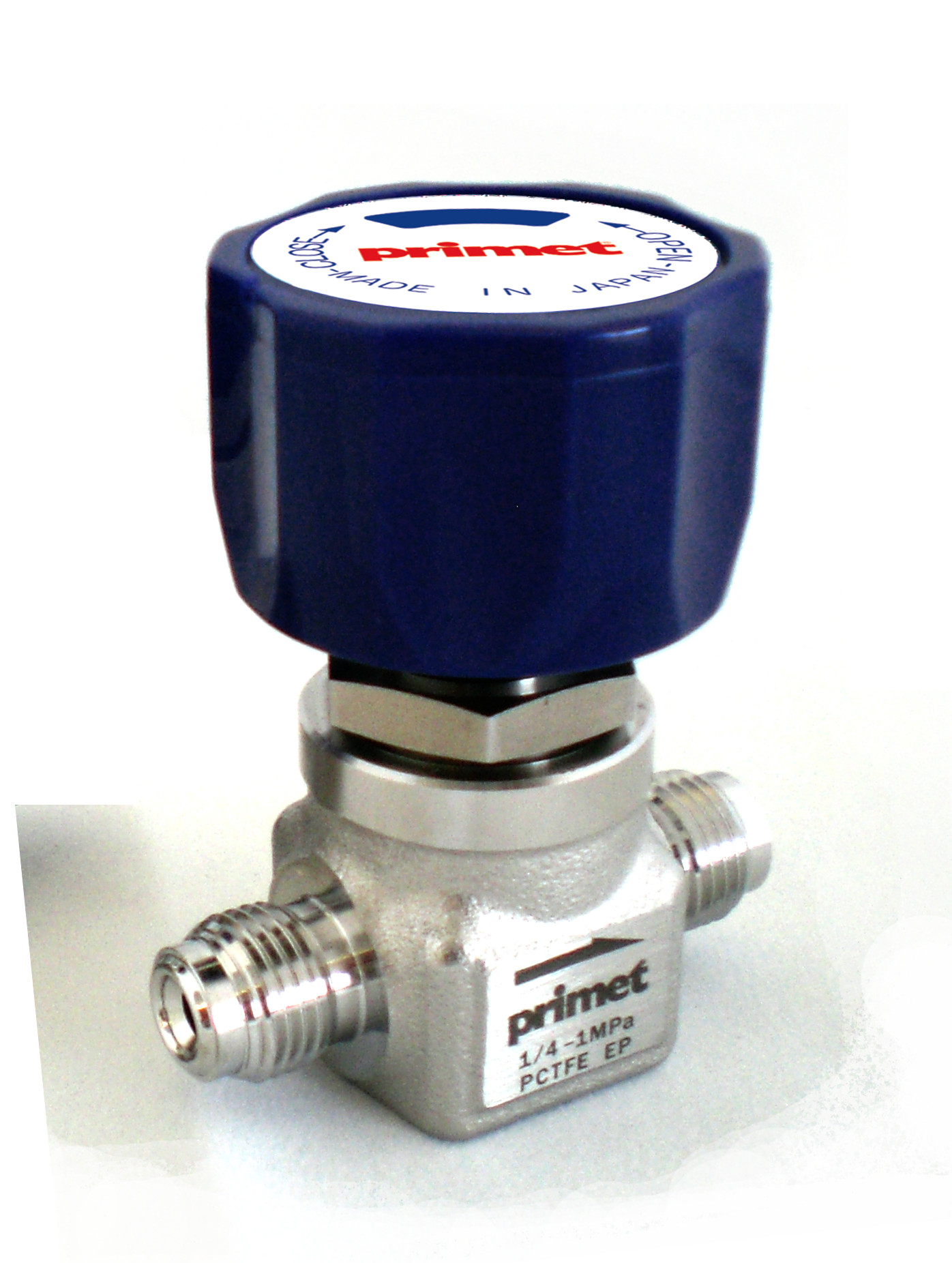

ダイヤフラムバルブ | LPDVシリーズ(ハンドルタイプ)

LPDVシリーズはプライメットダイヤフラムバルブのHOOKUPタイプ用として位置づけられます。
SUS316L鍛造ボディ（シングルメルト材）で、各種継手（メタルシール、ダブルフェルール）に対応しております。

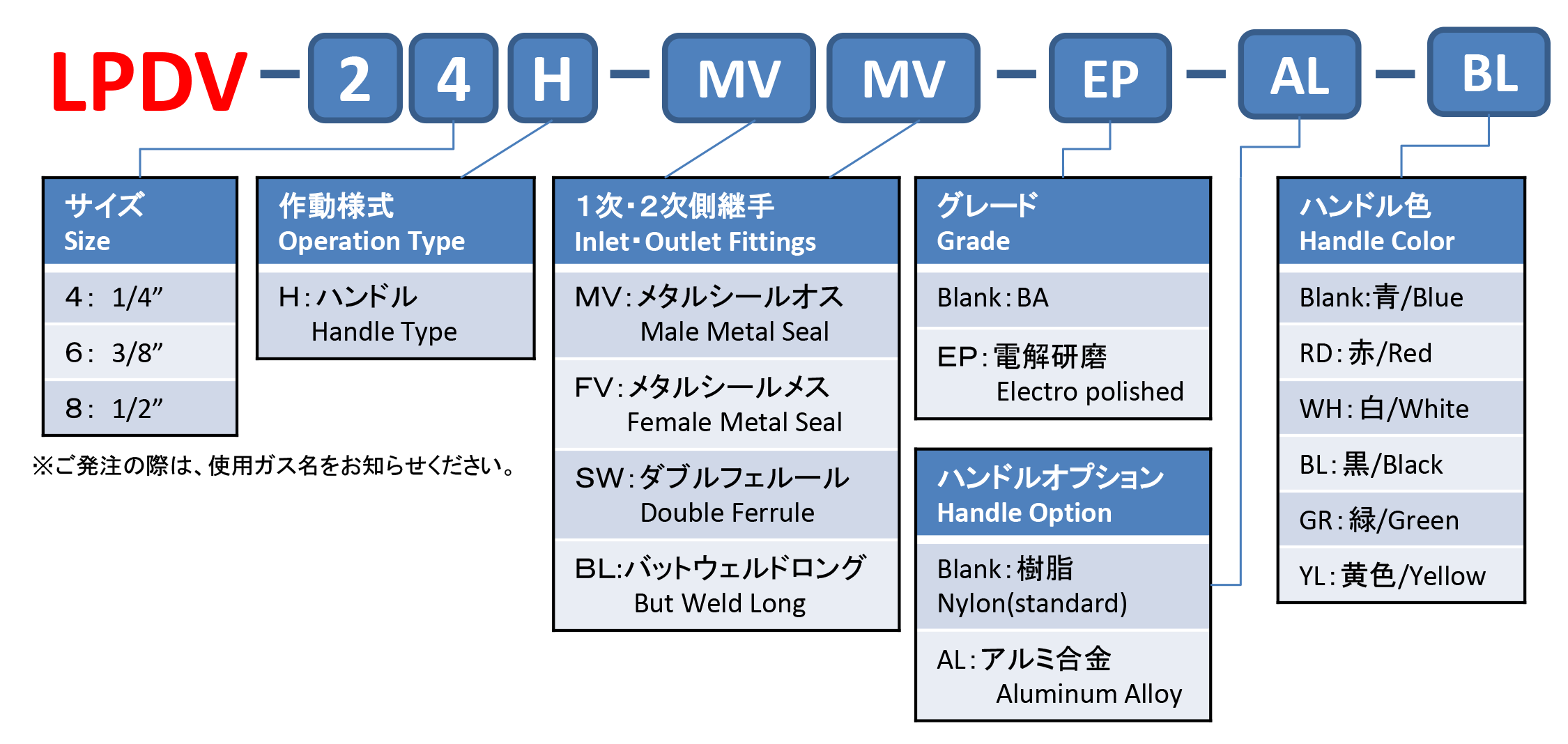

ご注文のための仕様型式

仕様

Size　サイズ 1/4” 3/8” 1/2”
Cv value　Cv値 0.27 0.65
Max.Operating Pressure　最大使用圧力 1.0MPa(G)
Operating Temp. Range　使用温度範囲 -10～80℃
External Leakage
外部漏量		 Inboard ≦3×10-12 Pa・m3 ／sec Helium
Across Seat ≦3×10-10 Pa・m3 ／sec Helium

材質

LPDV-Handle
Part name　部品名 Material　材質
①Body　ボディ SUS316L
②Seat　シート PCTFE
③Diaphragm　ダイヤフラム Ni-Co Alloy
④Handle　ハンドル Nylon
Aluminum Alloy
⑤Position Indicator Nylon
Handle Cover Nylon

モデル

Male Metal Seal メタルシールオス

Unit(mm)/単位(mm)
Size A B C D E F G
1/4″ 11 60 42 58 25 30 30
1/2″ 17.5 63 42 76 28 37 37

Female Metal Seal メタルシールメス

Unit(mm)/単位(mm)
Size A B C D E F G
1/4″ 11 60 42 70.6 25 30 30
1/2″ 17.5 63 42 100 28 37 37

Double Ferrule　　ダブルフェルール

Unit(mm)/単位(mm)
Size A B C D E F G
1/4″ 11 60 42 63.5 25 30 30
3/8″ 17.5 63 42 79.4 28 37 37
1/2″ 17.5 63 42 86 28 37 37

Butt Weld Long バットウェルドロング

Unit(mm)/単位(mm)
Size A B C D E F G
1/4″ 11 60 42 89 25 30 30
3/8″ 17.5 63 42 105 28 37 37
1/2″ 17.5 63 42 105 28 37 37
※Specification are subjected to change without prior notice.
製品改良のため予告なく仕様を変更する場合があります。
