ダイヤフラムバルブ | PDV2シリーズ(ハンドルタイプ)

PDV2シリーズは、クリーン化や耐食性を向上させるためにダブルメルト材をボディに採用したプライメットの標準モデルとなります。
SUS316L鍛造ボディ(ダブルメルト材)で、各種継手(メタルシール、バットウェルド)に対応しております。

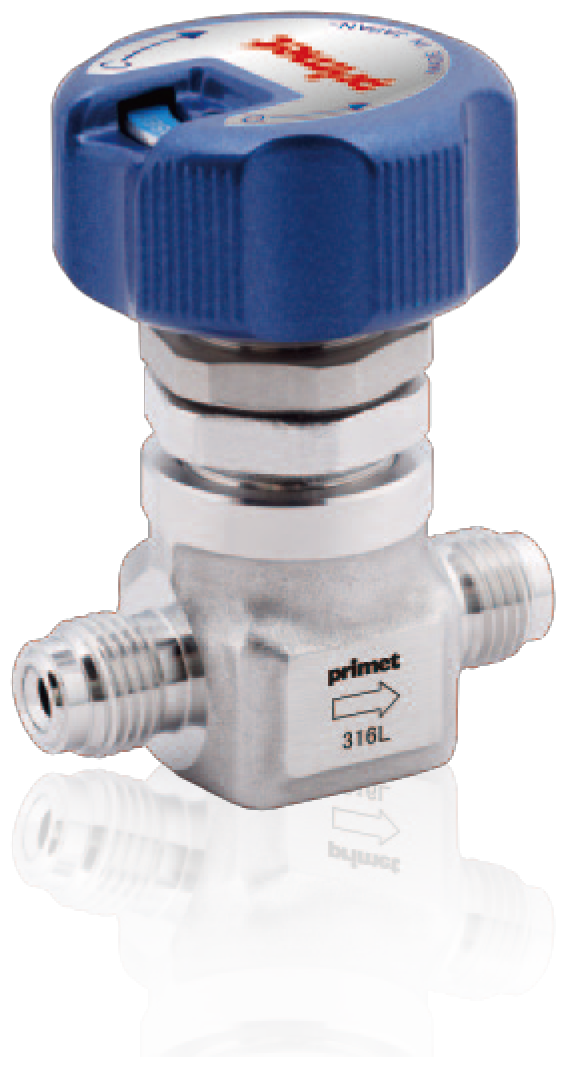

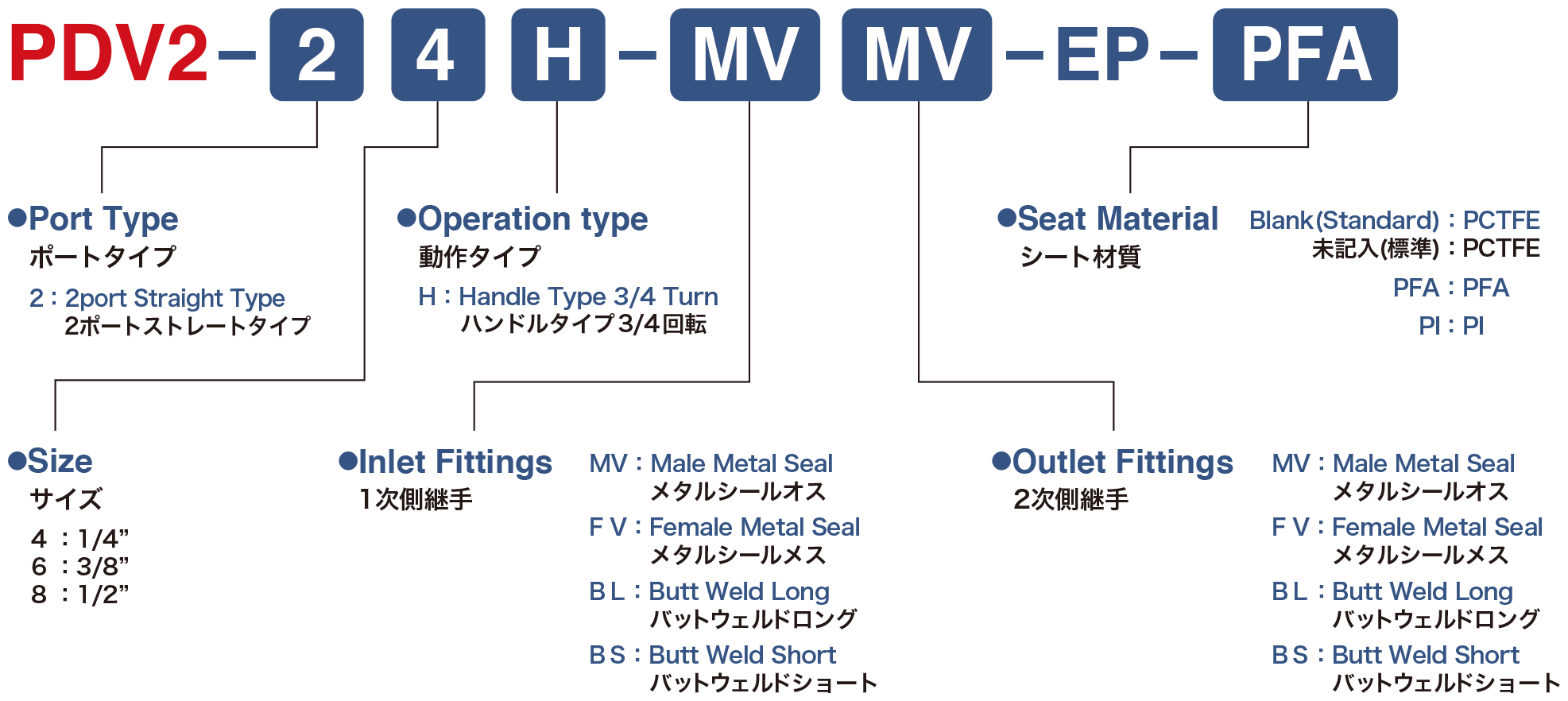

ご注文のための仕様型式

仕様

Size　サイズ 1/4” 3/8” 1/2”
Cv value　Cv値 0.3 0.7
Max.Operating Pressure　最大使用圧力 1.0MPa(G)
Operating Temp. Range　使用温度範囲 PCTFE : -10～60℃ /
PFA, PI : -10～150℃
External Leakage
外部漏量		 Inboard ≦3×10-12 Pa・m3 ／sec Helium
Across Seat PCTFE, PI :≦3×10-10 Pa・m3 ／sec Helium
PFA :≦3×10-9 Pa・m3 ／sec Helium

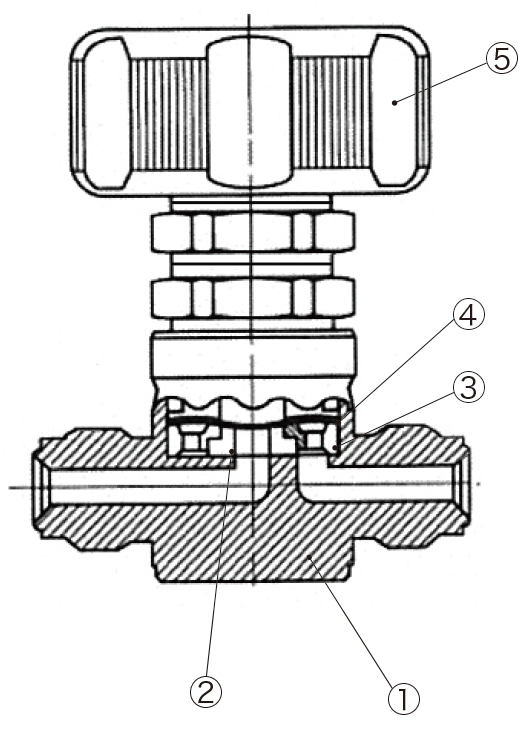

材質

Part name　部品名 Material　材質
①Body　ボディ SUS316L
②Seat　シート PCTFE / PFA / PI
③Seat Holder　シートホルダー SUS316L
④Diaphragm　ダイヤフラム Ni-Co Alloy
⑤Handle　ハンドル Aluminum

モデル

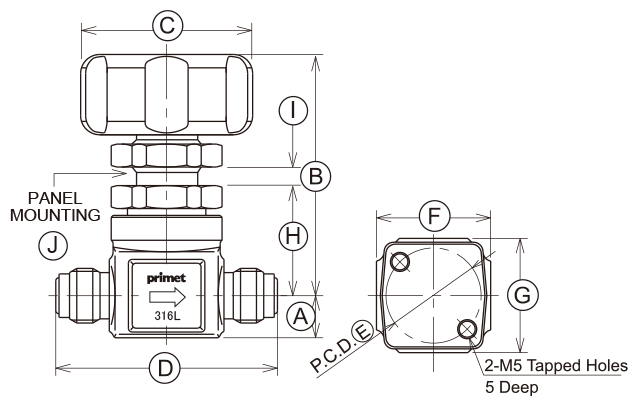

Male Metal Seal メタルシールオス

Unit(mm)/単位(mm)
Size A B C D E F G H I J
1/4″ 11 63 45 58 25 30 30 29 4 23
3/8″ 17.5 67.5 45 76 28 37 37 32.5 4 23
1/2″

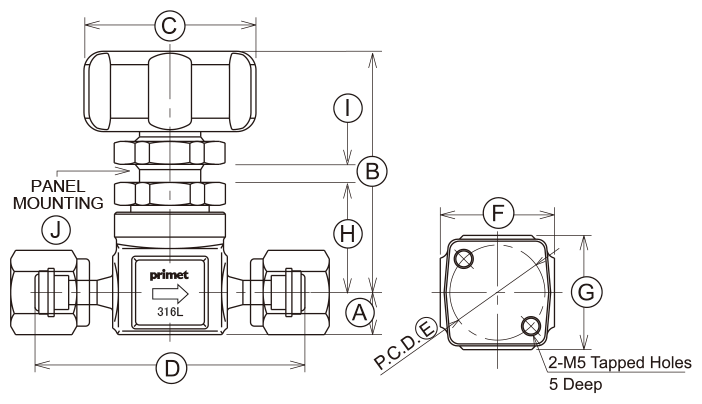

Female Metal Seal　　メタルシールメス

Unit(mm)/単位(mm)
Size A B C D E F G H I J
1/4″ 11 63 45 70.6 25 30 30 29 4 23
3/8″ 17.5 67.5 45 100 28 37 37 32.5 4 23
1/2″

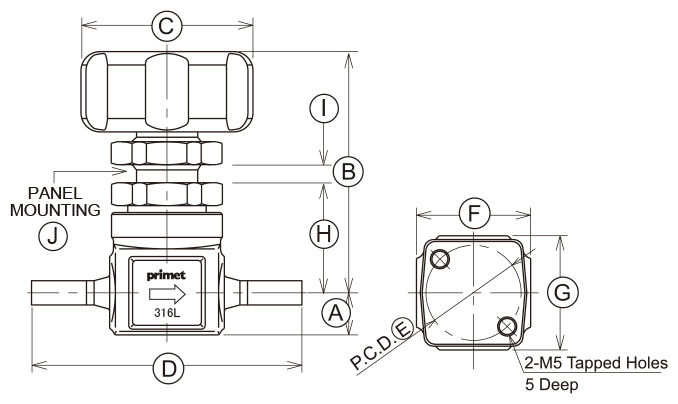

Butt Weld Long バットウェルドロング

Unit(mm)/単位(mm)
Size A B C D E F G H I J
1/4″ 11 63 45 29 25 30 30 29 4 23
3/8″ 17.5 67.5 45 105 28 37 37 32.5 4 23
1/2″

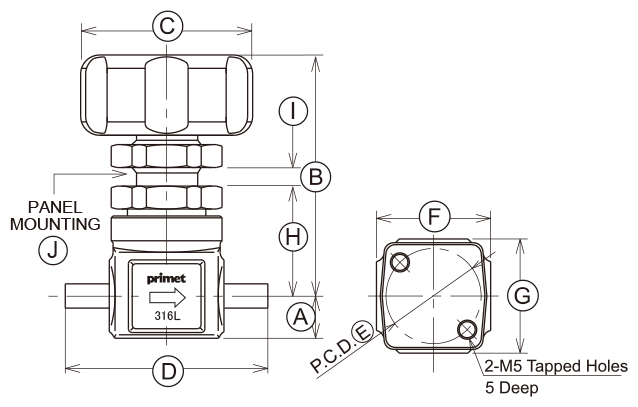

Butt Weld Short バットウェルドショート

Unit(mm)/単位(mm)
Size A B C D E F G H I J
1/4″ 11 63 45 44.4 25 30 30 29 4 23
3/8″ 17.5 67.5 45 55 28 37 37 32.5 4 23
1/2″
※Specification are subjected to change without prior notice.
製品改良のため予告なく仕様を変更する場合があります。
