ダイヤフラムバルブ | PBDVシリーズ(ニューマチックタイプ)

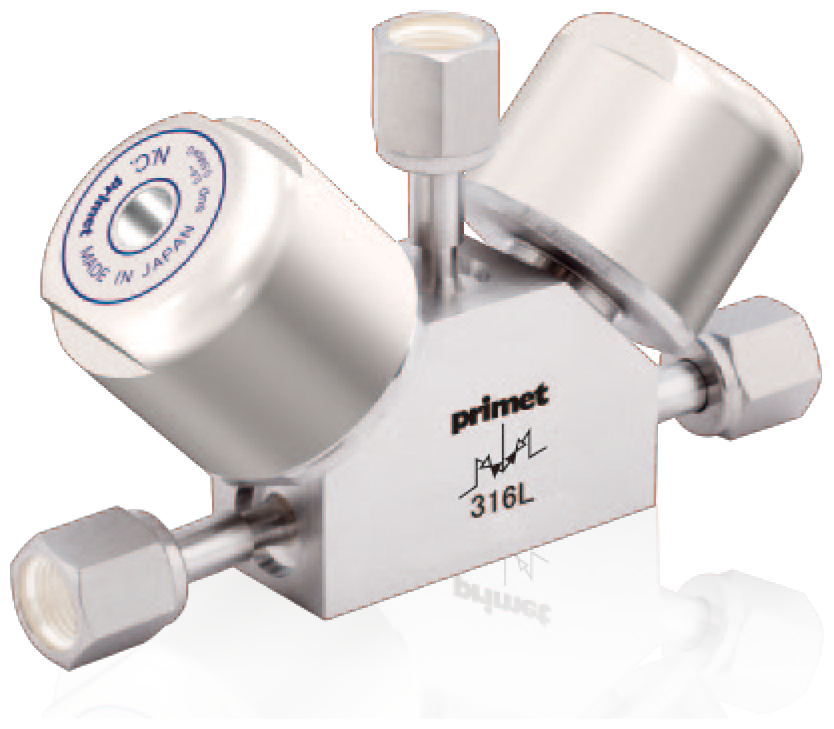

PBDV シリーズは、プライメットのモノブロックタイプの標準モデルです。
ボディはSUS316L のシングルメルト材を採用しており、メタルシール継手(オス&メス)に対応しております。様々なフローパターンに対応しております。

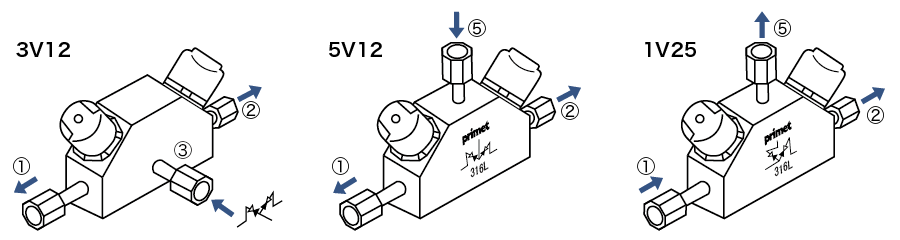

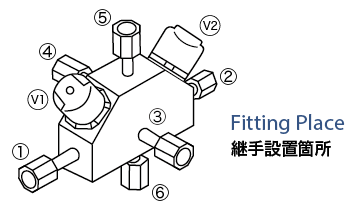

フローパターンと継手設置箇所例
仕様
Body Size ボディサイズ | 1/4” Compact 1/4”コンパクト |
1/4” Standard 1/4”標準 |
||
---|---|---|---|---|
Cv value Cv値 | 0.1 | 0.3 | ||
Max.Operating Pressure 最大使用圧力 | 1.0MPa(G) | |||
Operating Temp. Range 使用温度範囲 | PCTFE : -10~60℃ / PFA, PI : -10~150℃ | |||
External Leakage 外部漏量 |
Inboard | ≦3×10-12 Pa・m3 /sec Helium | ||
Across Seat | PCTFE, PI :≦3×10-10 Pa・m3 /sec Helium PFA :≦3×10-9 Pa・m3 /sec Helium |
モデル

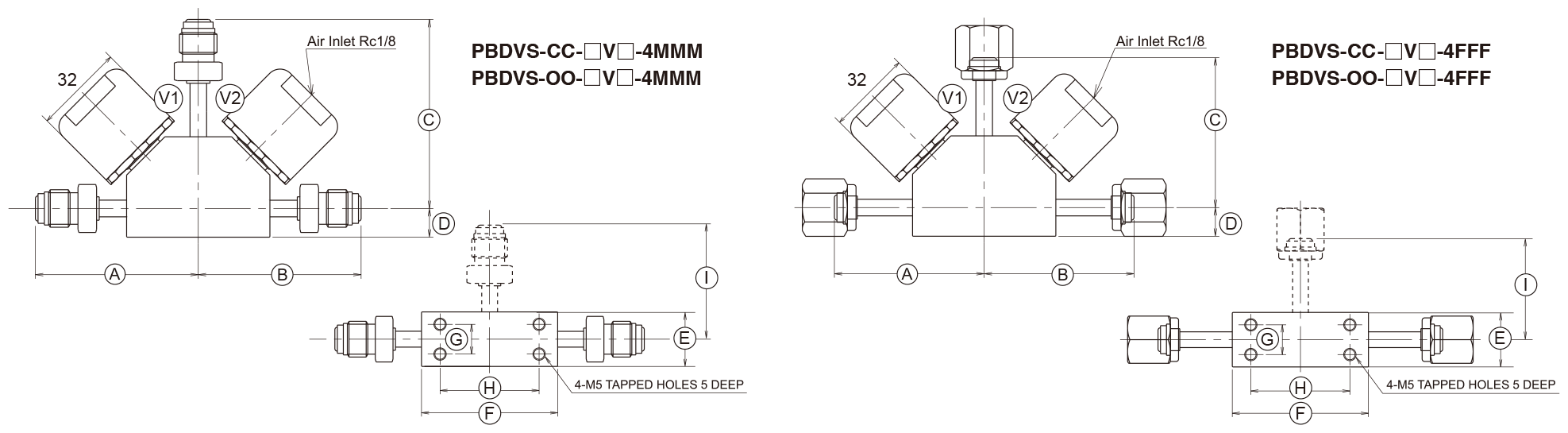

1/4” Compact Size 1/4”コンパクトサイズ
Unit(mm)/単位(mm)

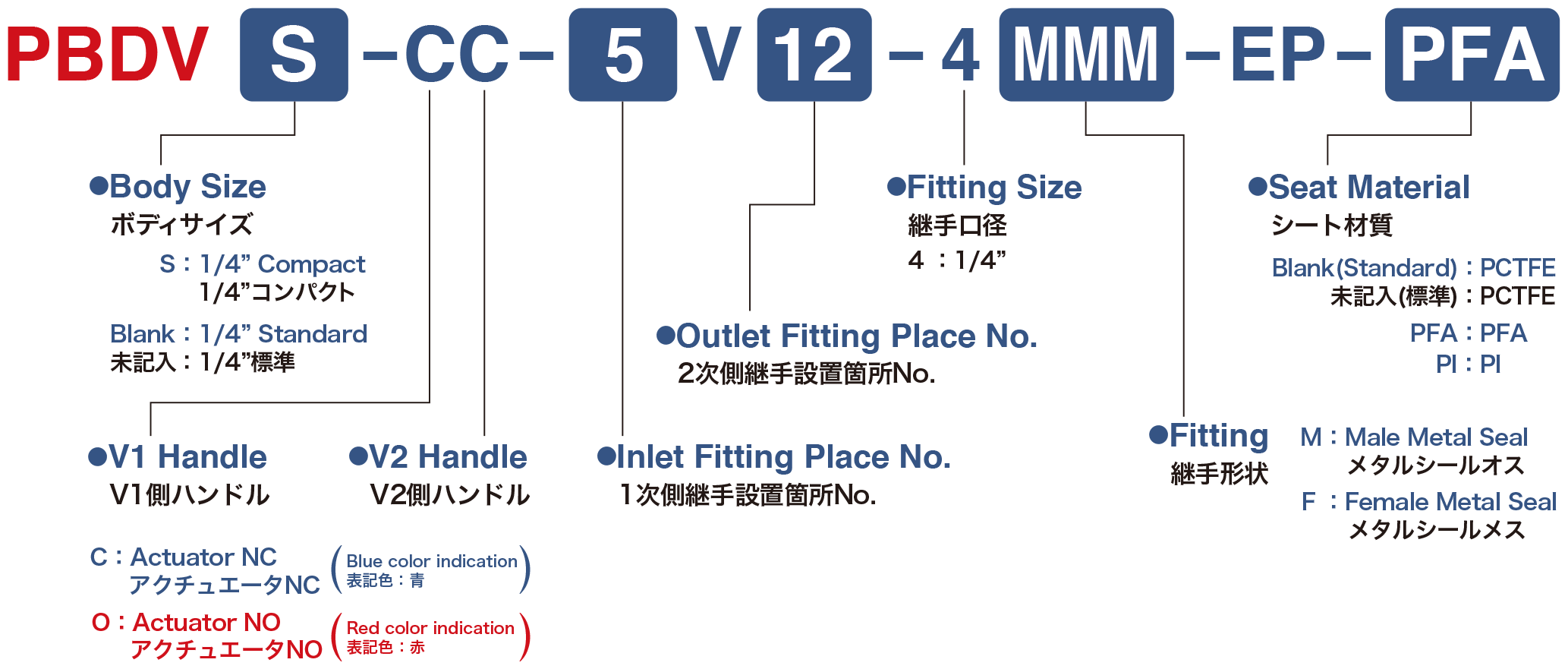

Model | Fitting Size | Fitting | A | B | C | D | E | F | G | H | I |
---|---|---|---|---|---|---|---|---|---|---|---|
PBDVS-CC-□V□-4MMM PBDVS-OO-□V□-4MMM |
1/4″ | Male Metal Seal | 62.5 | 62.5 | 62.5 | 11 | 22 | 55 | 12 | 40 | 45 |
PBDVS-CC-□V□-4FFF PBDVS-OO-□V□-4FFF |
1/4″ | Female Metal Seal | 57.5 | 57.5 | 57.5 | 11 | 22 | 55 | 12 | 40 | 35 |
1/4” Standard Size 1/4”標準サイズ
Unit(mm)/単位(mm)

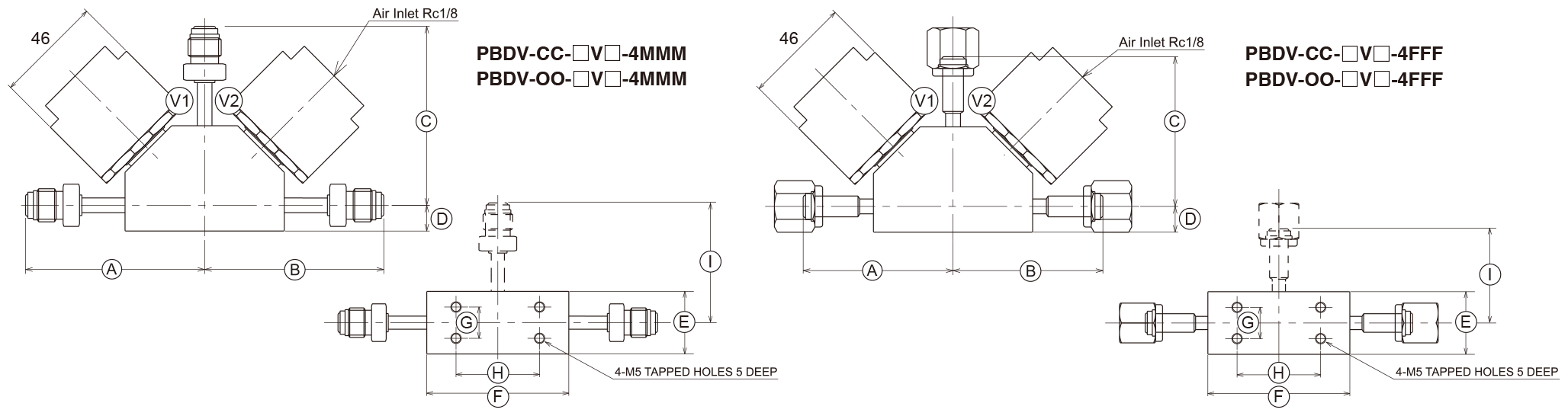

Model | Fitting Size | Fitting | A | B | C | D | E | F | G | H | I |
---|---|---|---|---|---|---|---|---|---|---|---|
PBDV-CC-□V□-4MMM PBDV-OO-□V□-4MMM |
1/4″ | Male Metal Seal | 76.5 | 76.5 | 76.5 | 11 | 30 | 68 | 15 | 40 | 49 |
PBDV-CC-□V□-4FFF PBDV-OO-□V□-4FFF |
1/4″ | Female Metal Seal | 64 | 64 | 64 | 11 | 30 | 68 | 15 | 40 | 39 |
※Specification are subjected to change without prior notice.
製品改良のため予告なく仕様を変更する場合があります。
製品改良のため予告なく仕様を変更する場合があります。
