ダイヤフラムバルブ | PDVシリーズ(ニューマチックタイプ)

PDVシリーズはプライメットダイヤフラムバルブの標準タイプとして位置づけられます。
SUS316L鍛造ボディ（シングルメルト材）で、各種継手（メタルシール、ダブルフェルール、バッドウェルド）に対応しております。

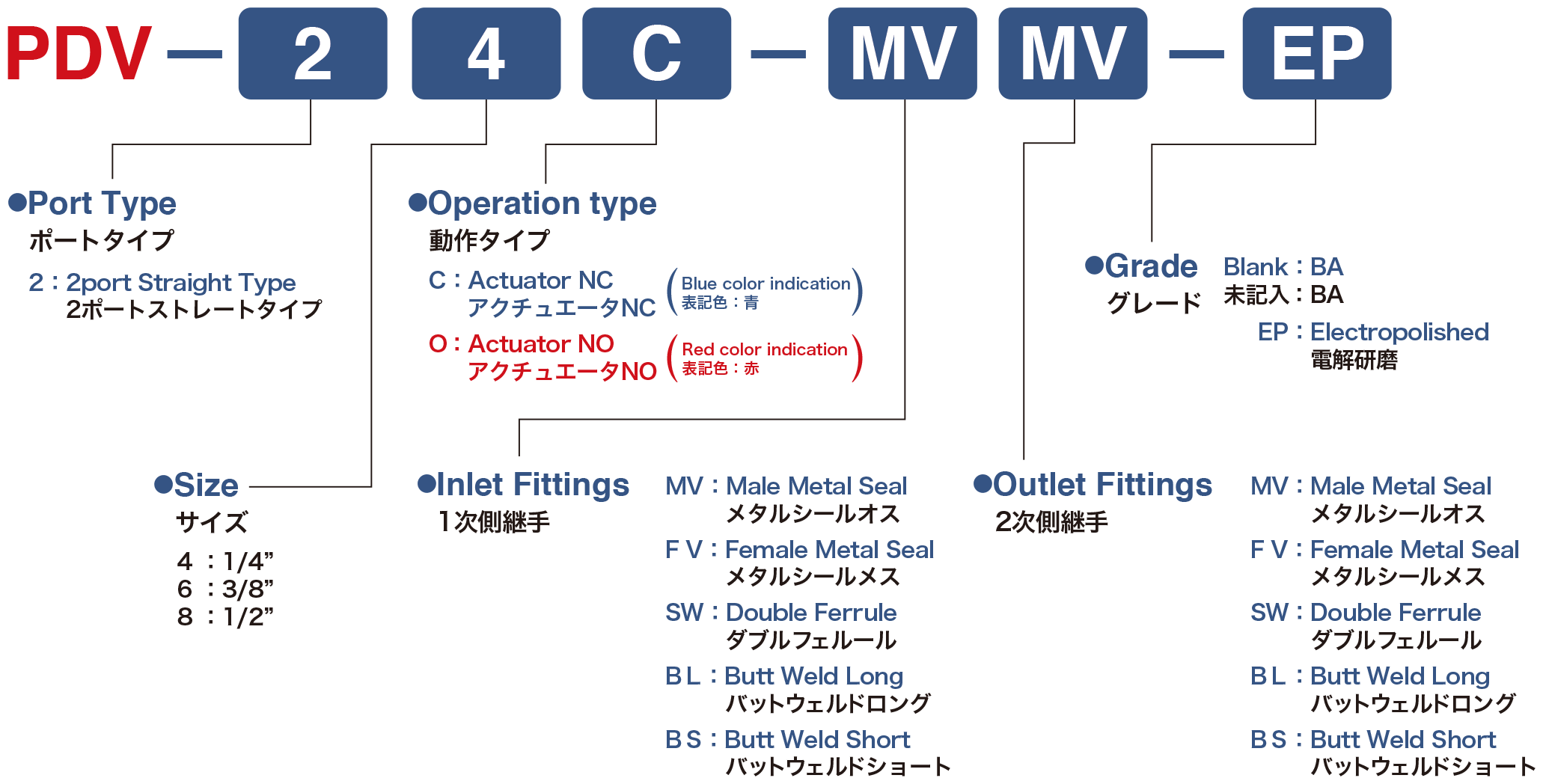

ご注文のための仕様型式

仕様

Size　サイズ 1/4” 3/8” 1/2”
Cv value　Cv値 0.27 0.65
Max.Operating Pressure　最大使用圧力 1.0MPa(G)
Operating Temp. Range　使用温度範囲 -10〜80℃
External Leakage
外部漏量		 Inboard ≦3×10-12 Pa・m3 ／sec Helium
Across Seat ≦3×10-10 Pa・m3 ／sec Helium

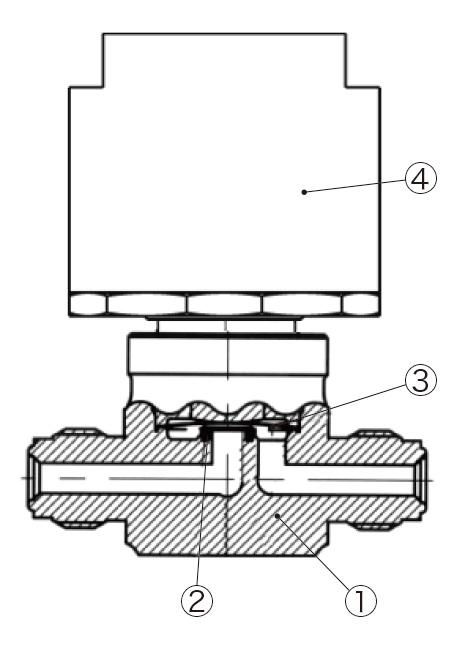

材質

Part name　部品名 Material　材質
①Body　ボディ SUS316L
②Seat　シート PCTFE
③Diaphragm　ダイヤフラム Ni-Co Alloy
④Handle　ハンドル Aluminum

モデル

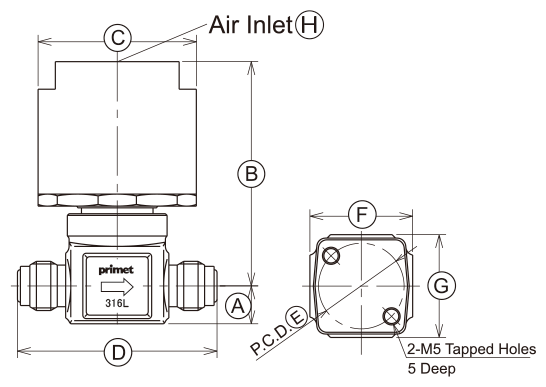

Male Metal Seal メタルシールオス

Unit(mm)/単位(mm)
Size A B C D E F G H
1/4″ 11 89 40 58 25 30 30 Rc1/8
3/8″ 17.5 92.5 40 76 28 37 37 Rc1/8
1/2″

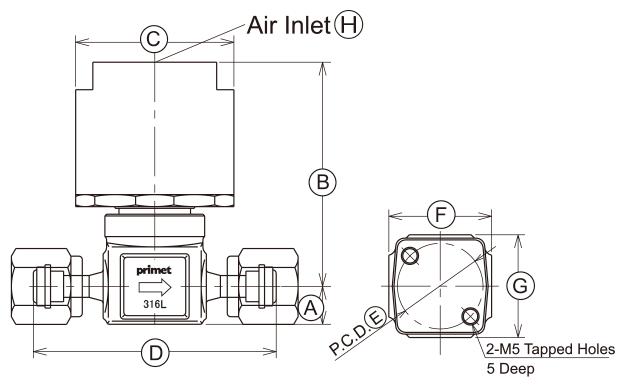

Female Metal Seal　　メタルシールメス

Unit(mm)/単位(mm)
Size A B C D E F G H
1/4″ 11 65 46 70.6 25 30 30 Rc1/8
3/8″ 17.5 73.5 56 100 28 37 37 Rc1/8
1/2″

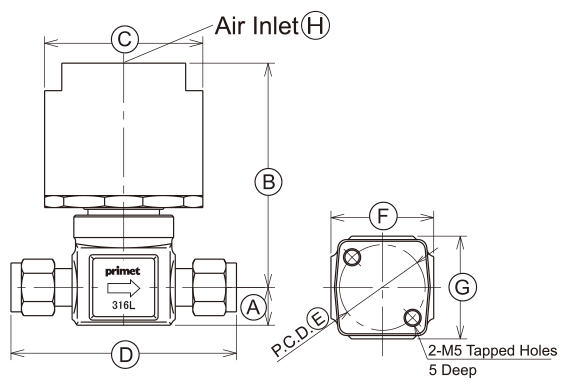

Double Ferrule　　ダブルフェルール

Unit(mm)/単位(mm)
Size A B C D E F G H
1/4″ 11 65 46 63.5 25 30 30 Rc1/8
3/8″ 17.5 73.5 56 79.4 28 37 37 Rc1/8
1/2″ 17.5 73.5 56 86 28 37 37 Rc1/8

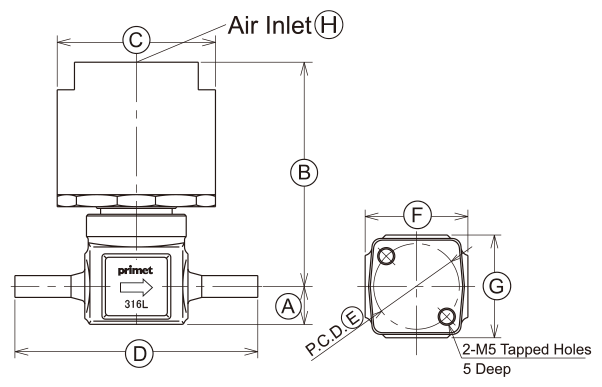

Butt Weld Long バットウェルドロング

Unit(mm)/単位(mm)
Size A B C D E F G H
1/4″ 11 65 46 89 25 30 30 Rc1/8
3/8″ 17.5 73.5 56 105 28 37 37 Rc1/8
1/2″

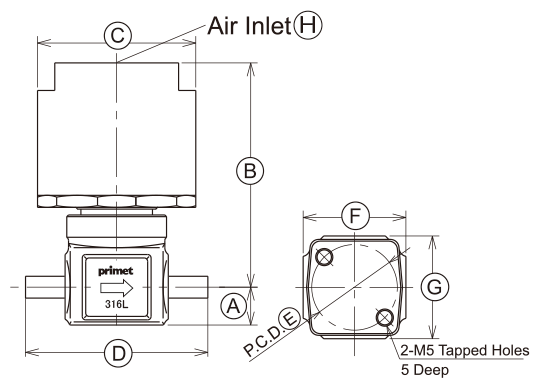

Butt Weld Short バットウェルドショート

Unit(mm)/単位(mm)
Size A B C D E F G H
1/4″ 11 65 46 44.4 25 30 30 Rc1/8
3/8″ 17.5 73.5 56 55 28 37 37 Rc1/8
1/2″
※Specification are subjected to change without prior notice.
製品改良のため予告なく仕様を変更する場合があります。
