ダイヤフラムバルブ | MPDVシリーズ(ハンドルタイプ)

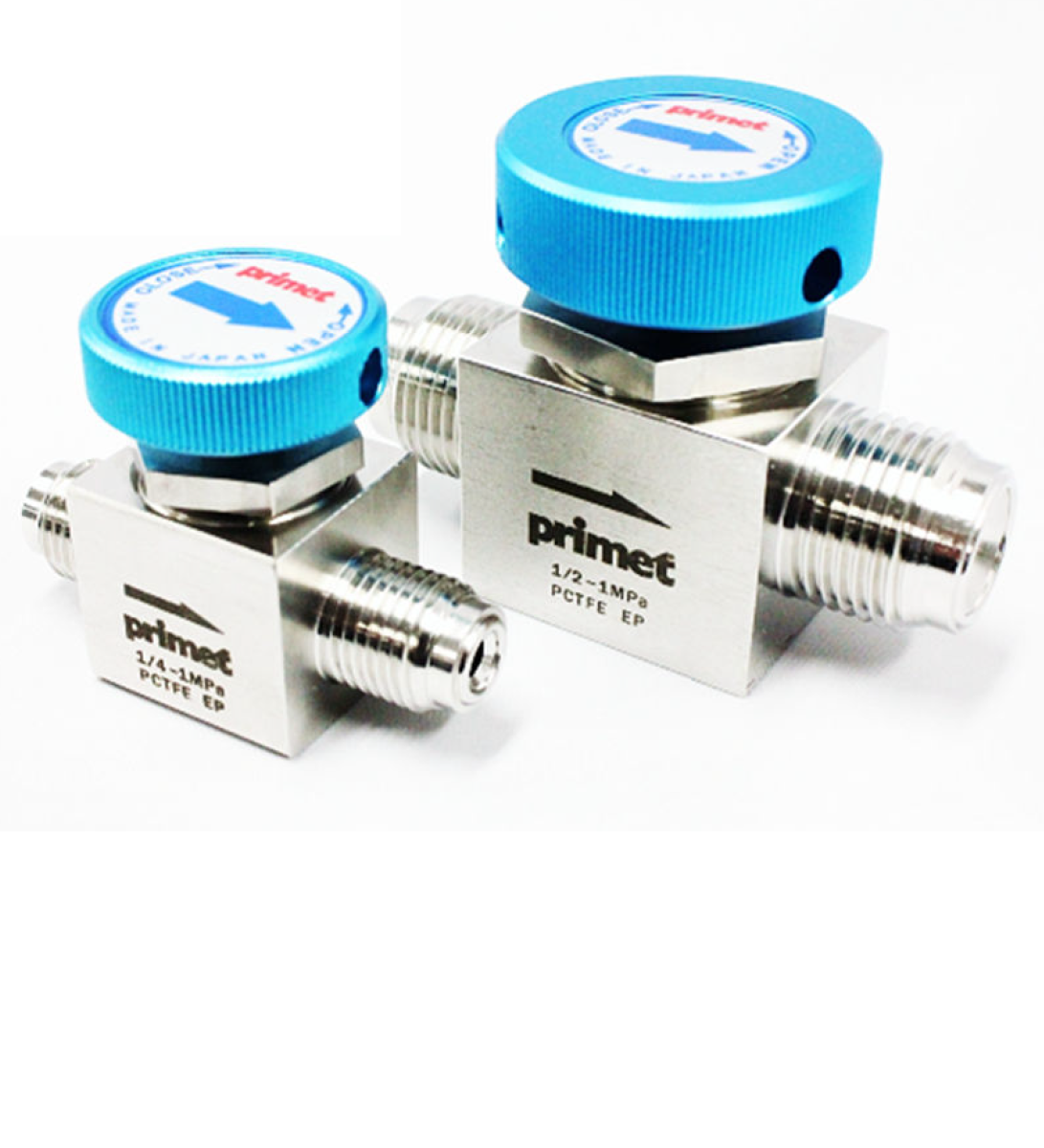

MPDVシリーズはプライメットダイヤフラムバルブの低圧用ミニチュアダイヤフラムバルブになります。弊社標準バルブの容積の約35％のダウンサイズ化を達成。ハンドルは90度開閉。
VMB、VMPなどスペースが限られた場面で有効性を発揮いたします。
各種継手（メタルシール、ダブルフェルール）に対応しております。

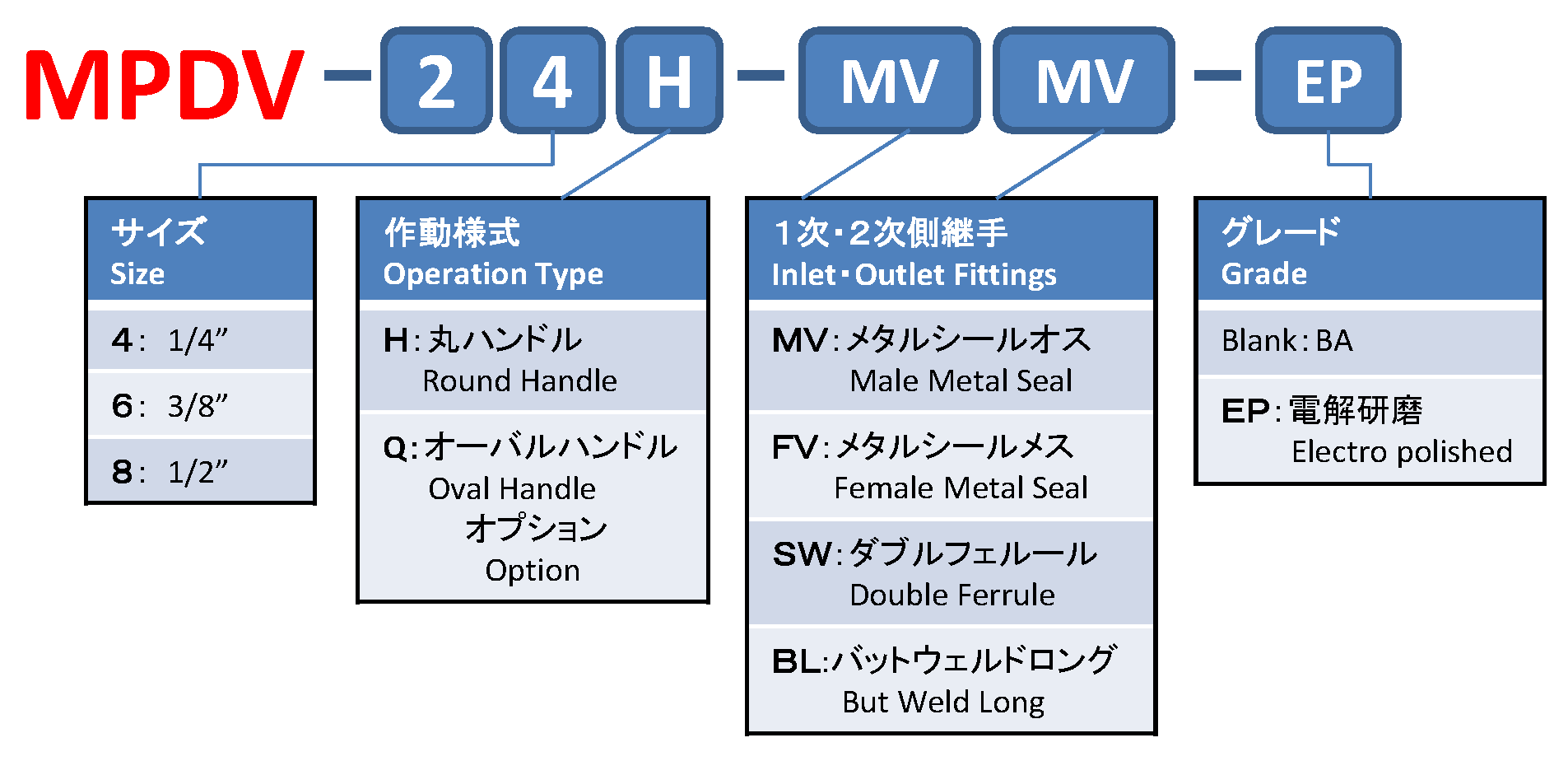

ご注文のための仕様型式

※ご発注の際は、使用ガス名をお知らせください。

仕様

Size　サイズ 1/4” 3/8” 1/2”
Cv value　Cv値 0.27 0.65
Max. Operating Pressure　最大使用圧力 1.0MPa(G)
Operating Temp. Range　使用温度範囲 -10～80℃
External Leakage
外部漏量		 Inboard ≦3×10-12 Pa・m3 ／sec Helium
Across Seat ≦3×10-10 Pa・m3 ／sec Helium

材質

Part name　部品名 Material　材質
①Body　ボディ SUS316L
②Seat　シート PCTFE
③Diaphragm　ダイヤフラム Ni-Co Alloy
④Handle　ハンドル Aluminum

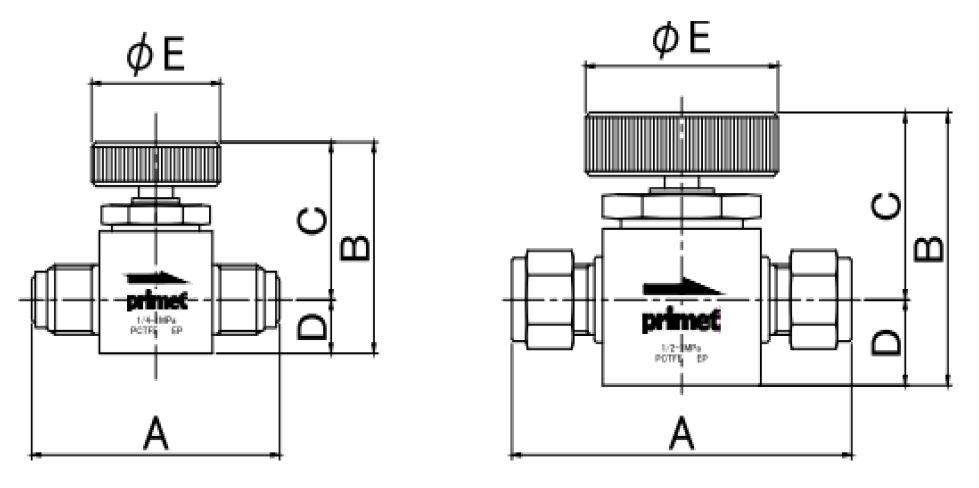

主要寸法表

Unit(mm)/単位(mm)
型式 Size A B C D E
MPDV-24H-MVMV 1/4″ 58 (43) (32) 11 30
MPDV-24H-SWSW (63.5)
MPDV-26H-SWSW 3/8″ (79.4) (56) (38) 17.5 40
MPDV-26H-SWSW 1/2″ 76
MPDV-26H-SWSW (86)
※Specification are subjected to change without prior notice.
製品改良のため予告なく仕様を変更する場合があります。
