ダイヤフラムバルブ | PBDV2シリーズ(ハンドルタイプ)

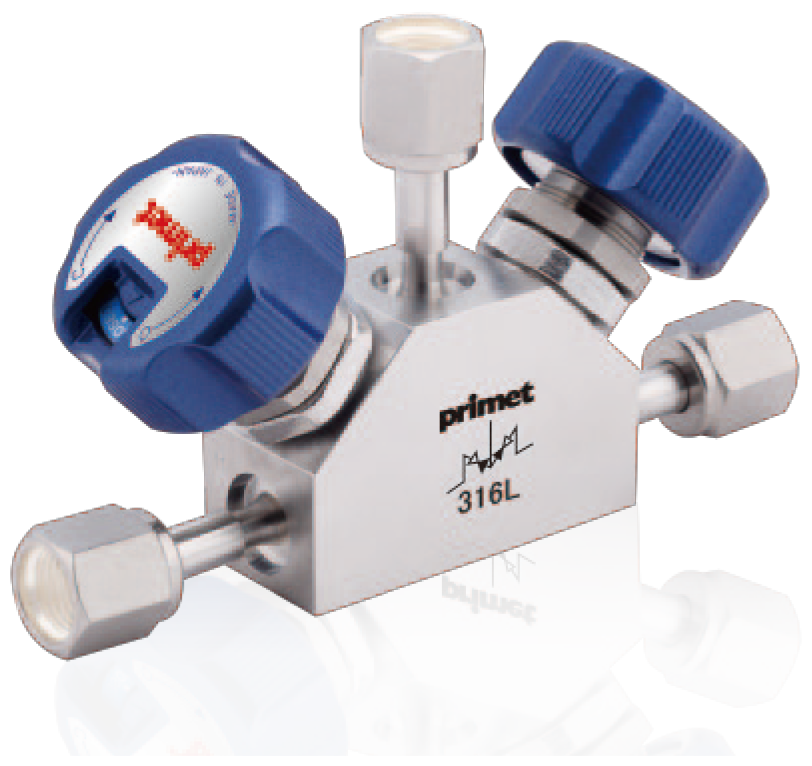

PBDV2シリーズは、プライメットのモノブロックタイプの標準モデルです。
ボディはSUS316Lのダブルメルト材を採用しており、メタルシール継手(オス&メス)に対応しております。様々なフローパターンに対応しております。

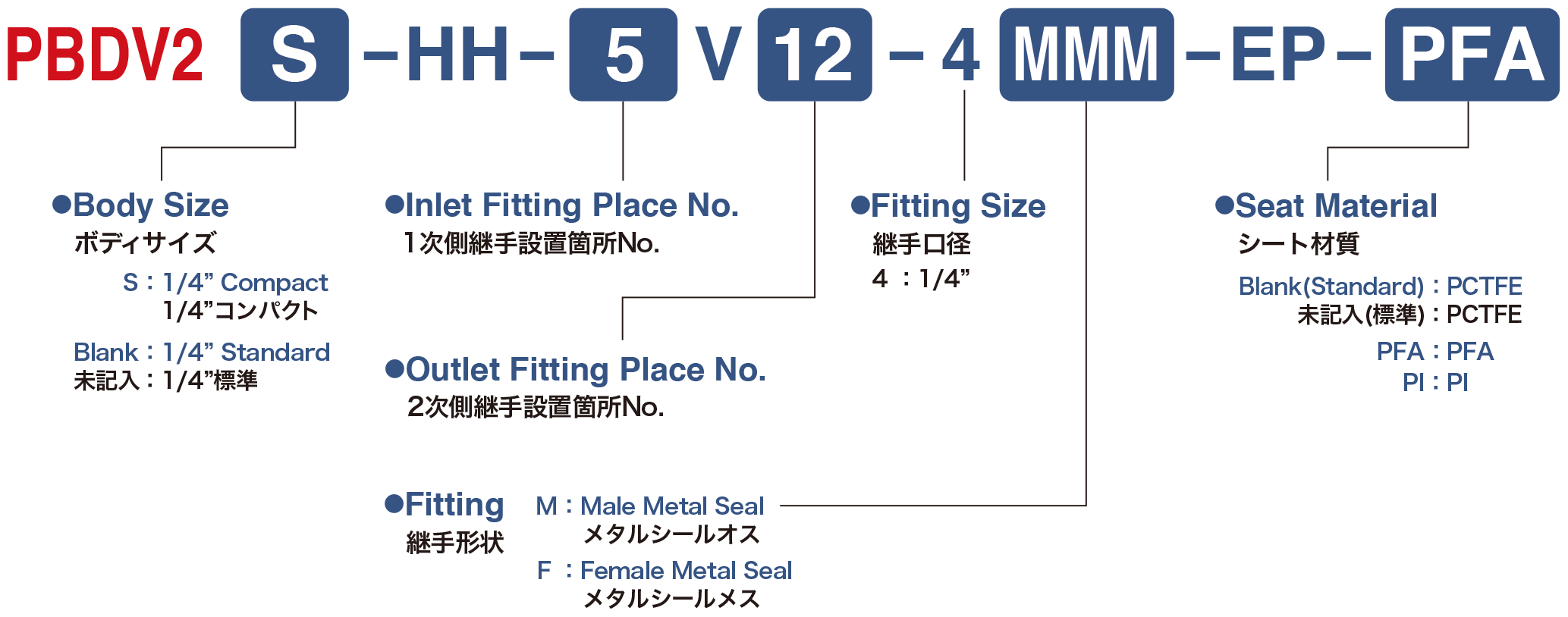

ご注文のための仕様型式

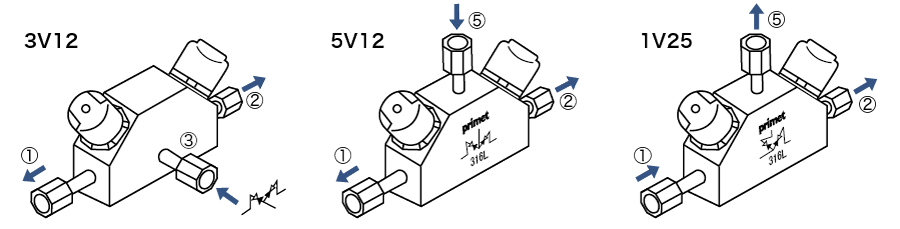

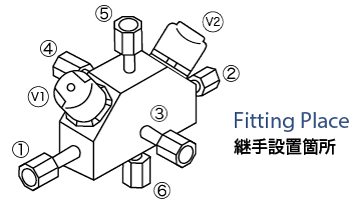

フローパターンと継手設置箇所例

仕様

Body Size　ボディサイズ 1/4” Compact
1/4”コンパクト		 1/4” Standard
1/4”標準
Cv value　Cv値 0.1 0.3
Max.Operating Pressure　最大使用圧力 1.0MPa(G)
Operating Temp. Range　使用温度範囲 PCTFE : -10～60℃ / PFA, PI : -10～150℃
External Leakage
外部漏量		 Inboard ≦3×10-12 Pa・m3 ／sec Helium
Across Seat PCTFE, PI :≦3×10-10 Pa・m3 ／sec Helium
PFA :≦3×10-9 Pa・m3 ／sec Helium

モデル

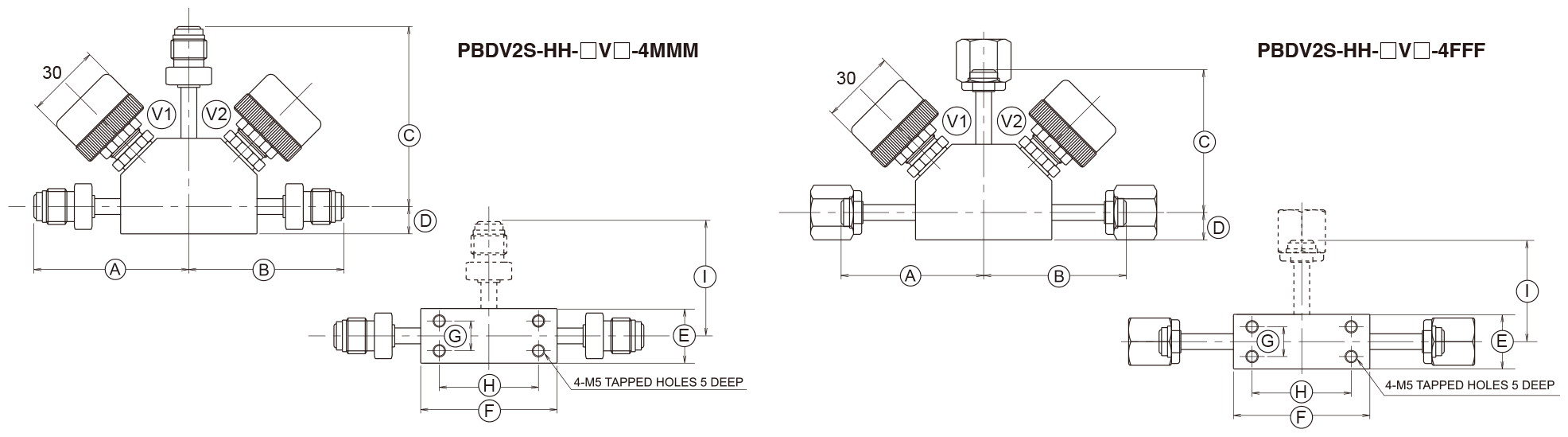

1/4” Compact Size 1/4”コンパクトサイズ

Unit(mm)/単位(mm)
Model Fitting Size Fitting A B C D E F G H I
PBDV2S-HH-□V□-4MMM 1/4″ Male Metal Seal 62.5 62.5 62.5 11 22 55 12 40 45
PBDV2S-HH-□V□-4FFF 1/4″ Female Metal Seal 57.5 57.5 57.5 11 22 55 12 40 35

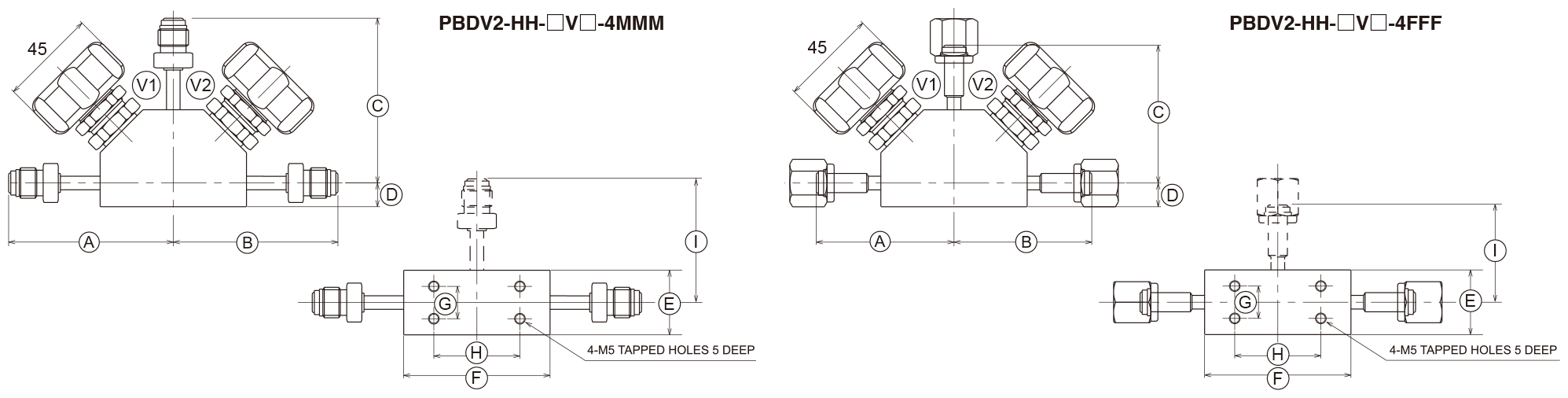

1/4” Standard Size 1/4”標準サイズ

Unit(mm)/単位(mm)
Model Fitting Size Fitting A B C D E F G H I
PBDV2-HH-□V□-4MMM 1/4″ Male Metal Seal 76.5 76.5 76.5 11 30 68 15 40 49
PBDV2-HH-□V□-4FFF 1/4″ Female Metal Seal 64 64 64 11 30 68 15 40 39
※Specification are subjected to change without prior notice.
製品改良のため予告なく仕様を変更する場合があります。
