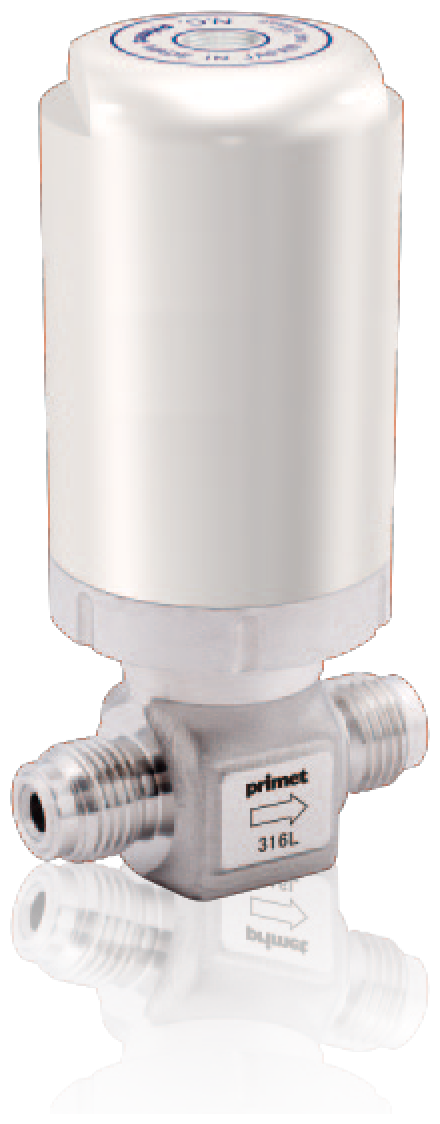

ダイヤフラムバルブ | PHDVシリーズ(ニューマチックタイプ)

PHDVシリーズは、高圧・高流量に対応したモデルになります。
SUS316L鍛造ボディ(シングルメルト材)で、各種継手(メタルシール、バットウェルド)に対応しております。

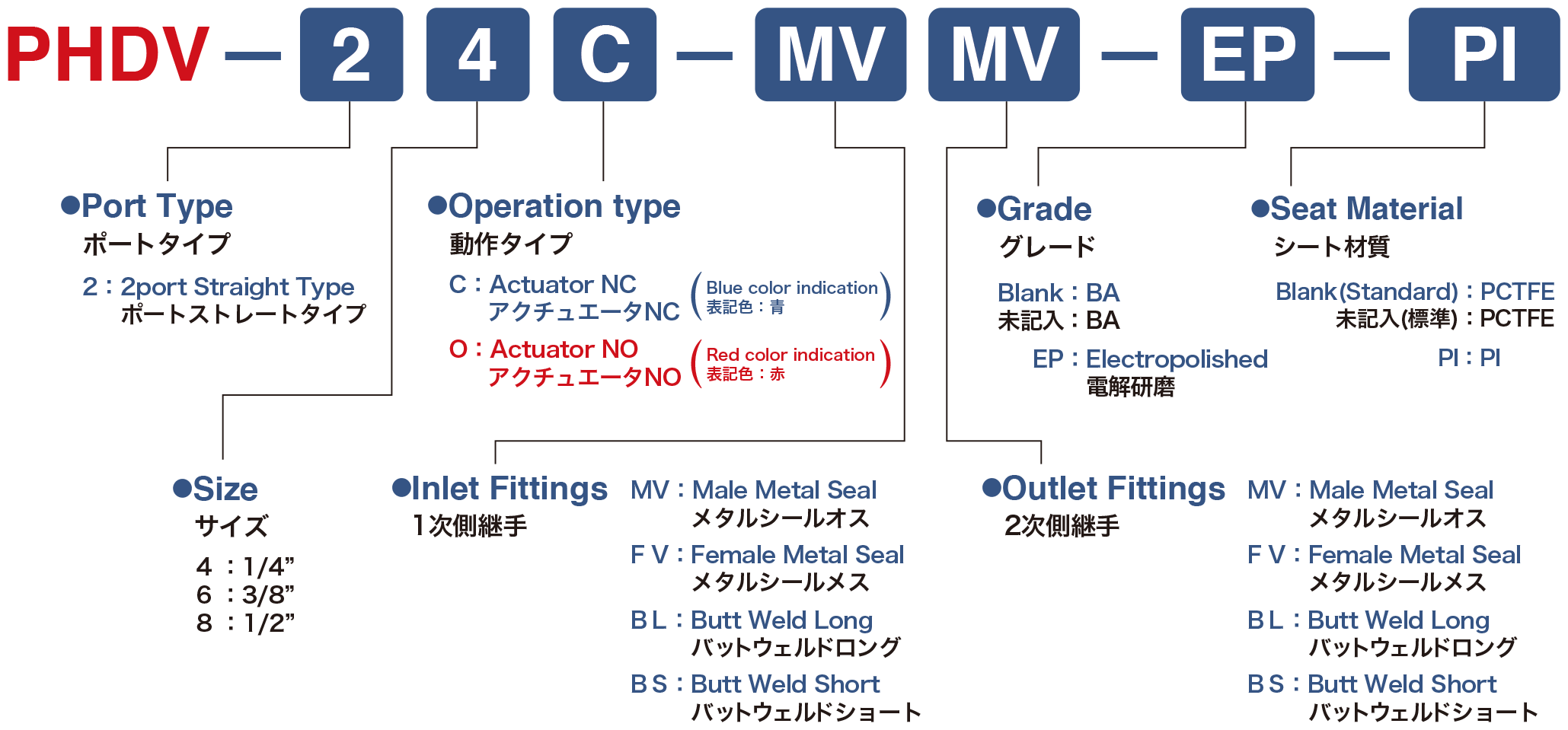

ご注文のための仕様型式

仕様

Size　サイズ 1/4” 3/8” 1/2”
Cv value　Cv値 0.25 0.27
Max.Operating Pressure　最大使用圧力 21MPa(G)
Operating Temp. Range　使用温度範囲 PCTFE : -10～40℃ /
PI : -10～150℃
External Leakage
外部漏量		 Inboard ≦3×10-12 Pa・m3 ／sec Helium
Across Seat ≦3×10-10 Pa・m3 ／sec Helium

材質

Part name　部品名 Material　材質
Body　ボディ SUS316L
Seat　シート PCTFE / PI
Seat Holder　シートホルダー SUS316L
Diaphragm　ダイヤフラム Ni-Co Alloy
Actuator　アクチュエータ Aluminum

モデル

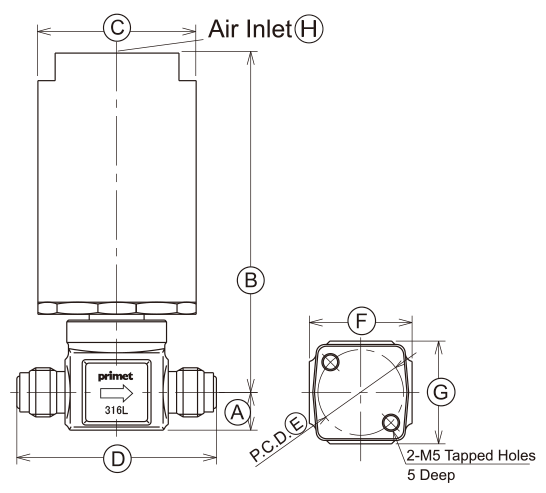

Male Metal Seal メタルシールオス

Unit(mm)/単位(mm)
Size A B C D E F G H
1/4″ 11 89 40 58 25 30 30 Rc1/8
3/8″ 17.5 92.5 40 76 28 37 37 Rc1/8
1/2″

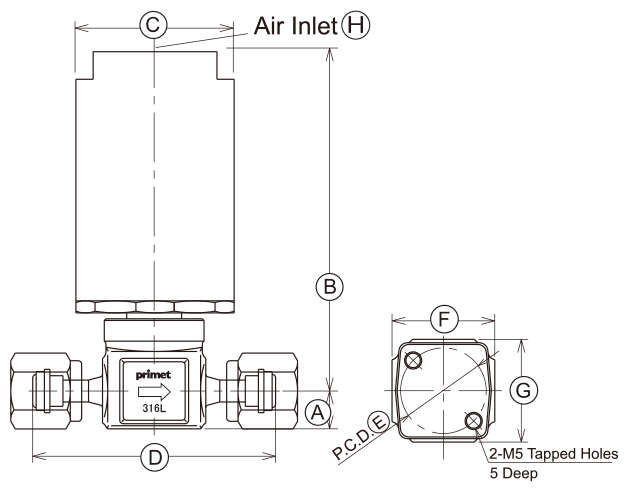

Female Metal Seal　　メタルシールメス

Unit(mm)/単位(mm)
Size A B C D E F G H
1/4″ 11 89 40 70.6 25 30 30 Rc1/8
3/8″ 17.5 92.5 40 100 28 37 37 Rc1/8
1/2″

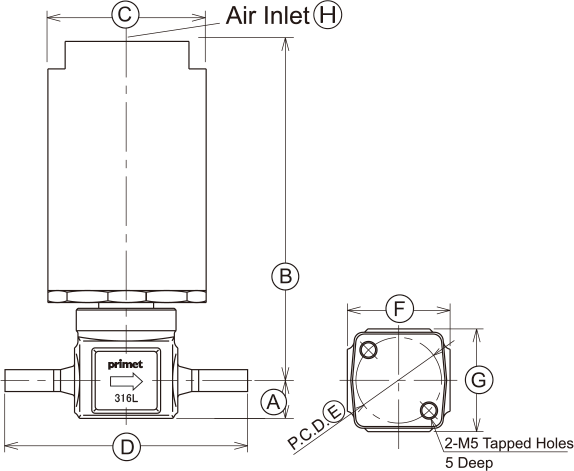

Butt Weld Long バットウェルドロング

Unit(mm)/単位(mm)
Size A B C D E F G H
1/4″ 11 89 40 89 25 30 30 Rc1/8
3/8″ 17.5 92.5 40 105 28 37 37 Rc1/8
1/2″

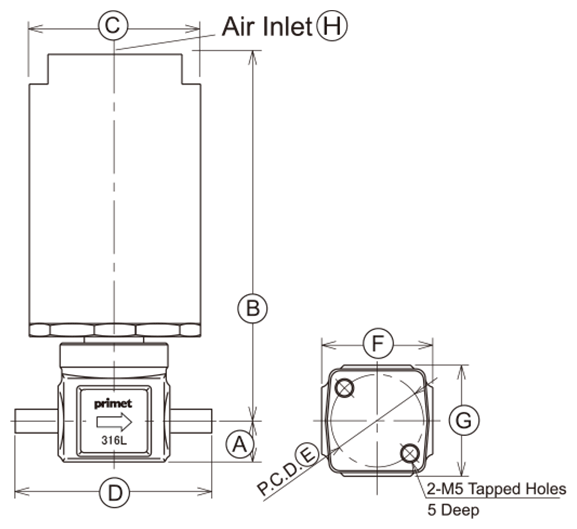

Butt Weld Short バットウェルドショート

Unit(mm)/単位(mm)
Size A B C D E F G H
1/4″ 11 89 40 44.4 25 30 30 Rc1/8
3/8″ 17.5 92.5 40 55 28 37 37 Rc1/8
1/2″
※Specification are subjected to change without prior notice.
製品改良のため予告なく仕様を変更する場合があります。
