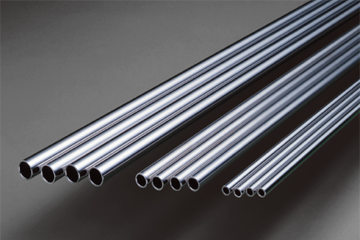

プライメットチューブ

プライメットチューブは、下記サイズにて対応可能です。
標準寸法は1/4"O.D.～3/4"O.D.となります。
大口径パイプにつきましては、別途お問い合わせください。
材質がSUS316Lのステンレス鋼チューブにつきましても取り扱っております。

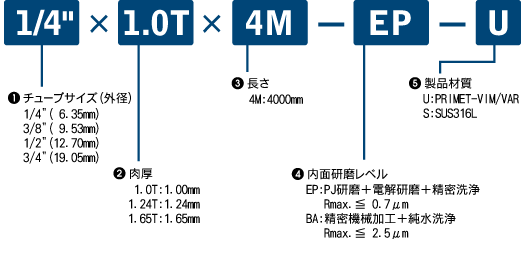

ご注文のための仕様形式

寸法規格

部品番号 サイズ 外径 肉厚 長さ 曲り
mm 許容差 mm 許容差 mm 許容差
1/4"×1.0T×4M-□-□ 1/4" 6.35 +0.05
-0		 1.0 ±0.05 4.000 +5.0
-0		 ≦1/1000
3/8"×1.0T×4M-□-□ 3/8" 9.53 +0.06
-0		 1.0 ±0.05 4.000 +5.0
-0		 ≦1/1000
1/2"×1.0T×4M-□-□ 1/2" 12.70 +0.07
-0		 1.00
1.24		 ±0.05
±10%		 4.000 +5.0
-0		 ≦1/1000
1/2"×1.24T×4M-□-□
3/4"×1.65T×4M-□-□ 3/4" 19.05 +0.09
-0		 1.65
1.24		 ±10% 4.000 +5.0
-0		 ≦1/1000
3/4"×1.24T×4M-□-□
