ダイヤフラムバルブ | PHFDVシリーズ(ハンドルタイプ)

PHFDVシリーズは高流量のアプリケーションに適したダイヤフラムバルブです。
SUS316L鍛造ボディ(シングルメルト材)で、各種継手(メタルシール、ダブルフェルール、バッドウェルド)に対応しております。

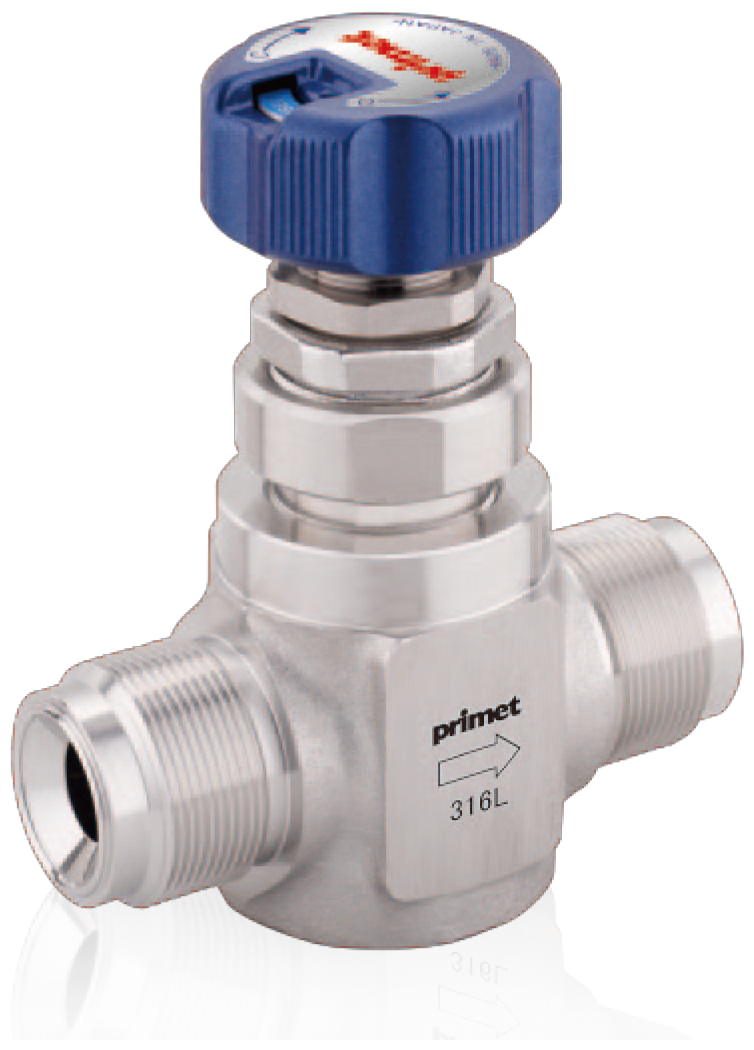

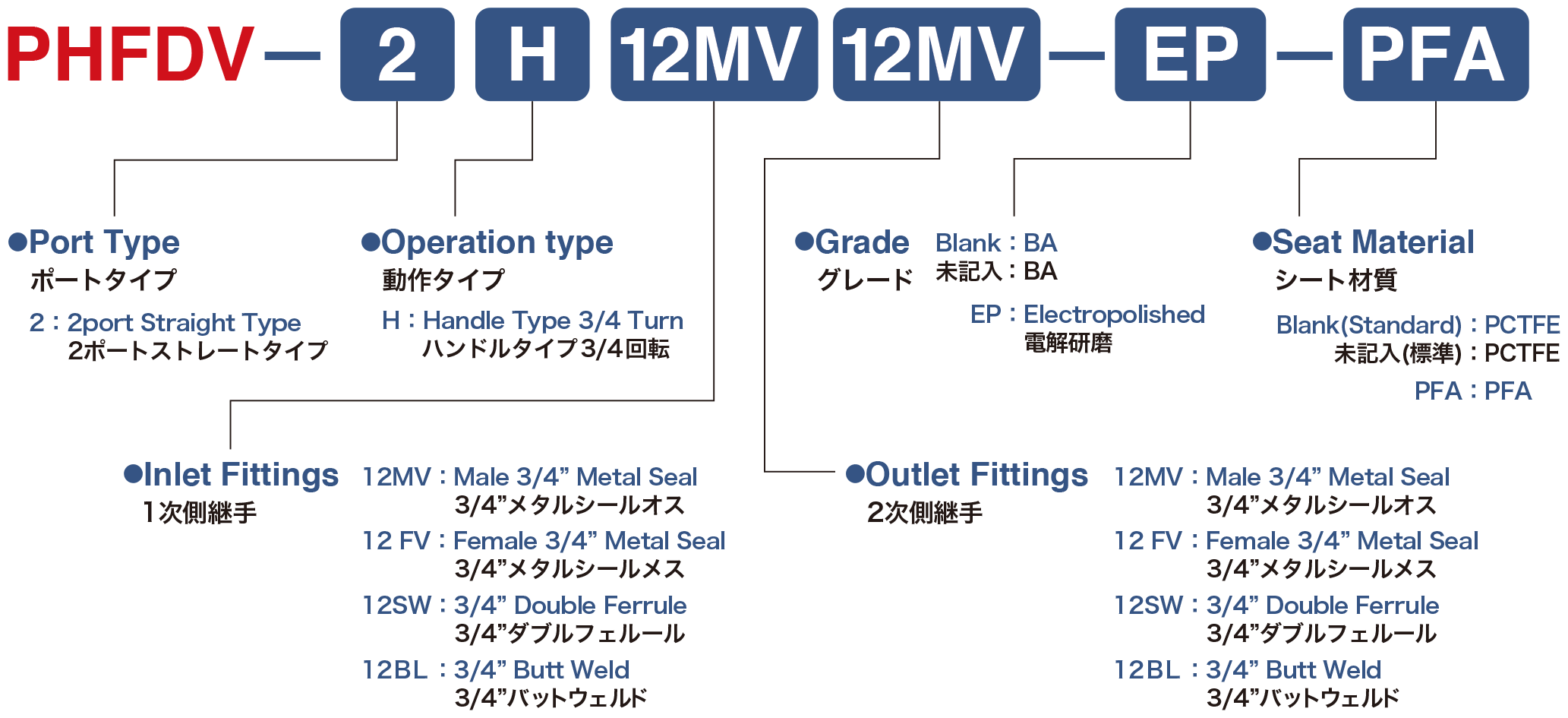

ご注文のための仕様型式

仕様

Size　サイズ 3/4”
Cv value　Cv値 2.2
Max.Operating Pressure　最大使用圧力 1.0MPa(G)
Operating Temp. Range　使用温度範囲 PCTFE : -10～60℃ / PFA : -10～150℃
External Leakage
外部漏量		 Inboard ≦3×10-12 Pa・m3 ／sec Helium
Across Seat PCTFE :≦2×10-9 Pa・m3／sec Helium
PFA :≦3×10-9 Pa・m3／sec Helium

材質

Part name　部品名 Material　材質
Body　ボディ SUS316L
Seat　シート PCTFE / PFA
Diaphragm　ダイヤフラム Ni-Co Alloy
Handle　ハンドル Aluminum

モデル

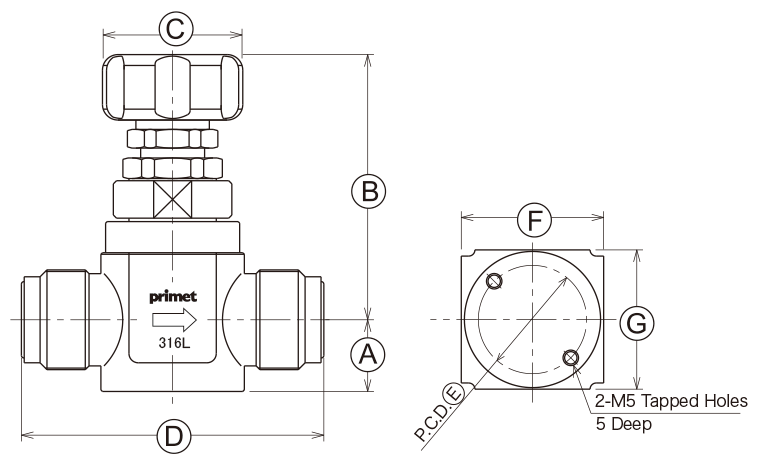

Male Metal Seal　　メタルシールオス

Unit(mm)/単位(mm)
Size A B C D E F G
3/4″ 23 86 45 97 35 46 45

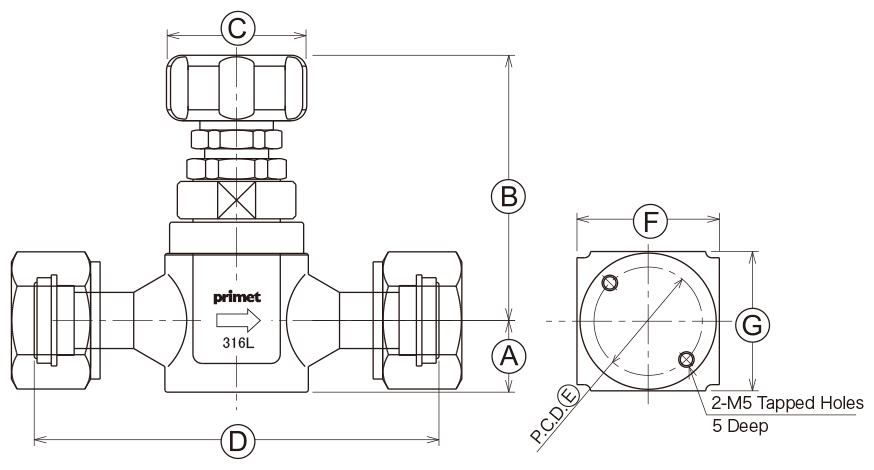

Female Metal Seal　　メタルシールメス

Unit(mm)/単位(mm)
Size A B C D E F G
3/4″ 23 86 45 97 35 46 45

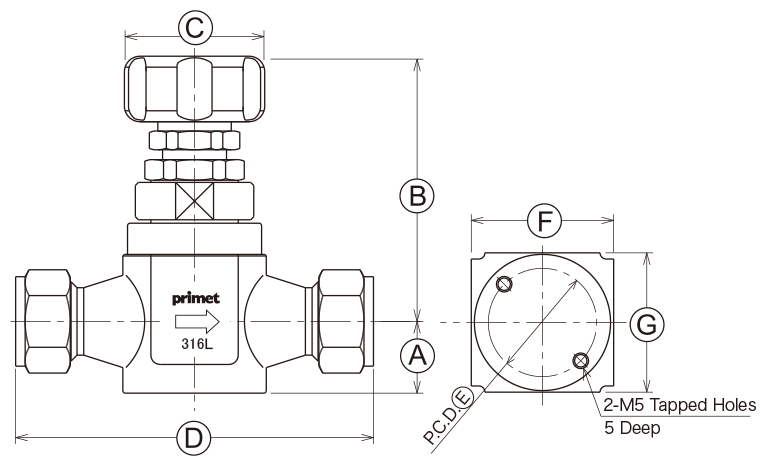

Double Ferrule　　ダブルフェルール

Unit(mm)/単位(mm)
Size A B C D E F G
3/4″ 23 86 45 115 35 46 45

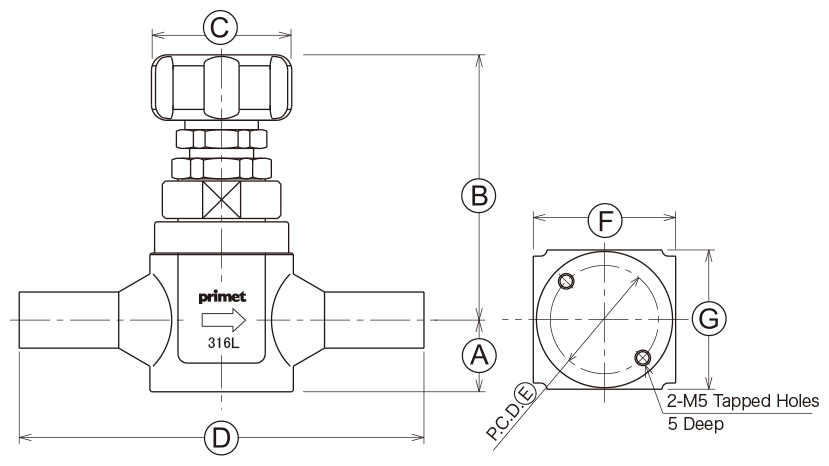

Butt Weld　　バットウェルド

Unit(mm)/単位(mm)
Size A B C D E F G
3/4″ 23 86 45 140 35 46 45
※Specification are subjected to change without prior notice.
製品改良のため予告なく仕様を変更する場合があります。
