다이아프램 밸브 | PHFDV시리즈(Handle Type)

PHFDV시리즈는 대유량에 적합한 다이아프램 밸브입니다。
SUS316L단조 바디(싱글 재질)로、각종 피팅(메탈 실링,더블 페럴、Butt Weld)으로 구성 가능합니다。

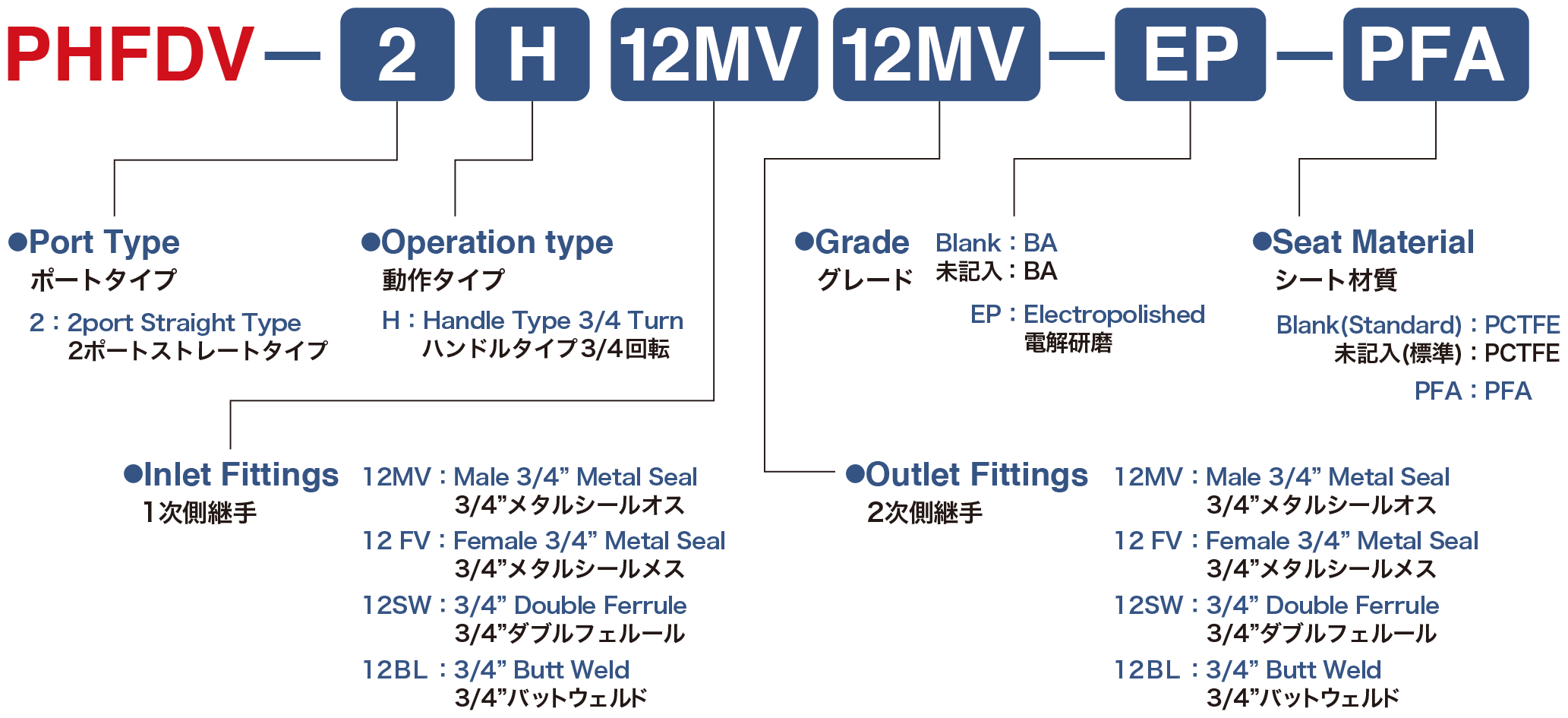

주문을 위한 사양형식

치수규격

Size 3/4”
Cv값 2.2
Max.Operating Pressure 1.0MPa(G)
Operating Temp. Range PCTFE : -10~60℃ / PFA : -10~150℃
External Leakage Inboard ≦3×10-12 Pa・m3 /sec Helium
Across Seat PCTFE :≦2×10-9 Pa・m3/sec Helium
PFA :≦3×10-9 Pa・m3/sec Helium

Material

Part name Material
Body SUS316L
Seat PCTFE / PFA
Diaphragm Ni-Co Alloy
Handle Handle Aluminum

Model

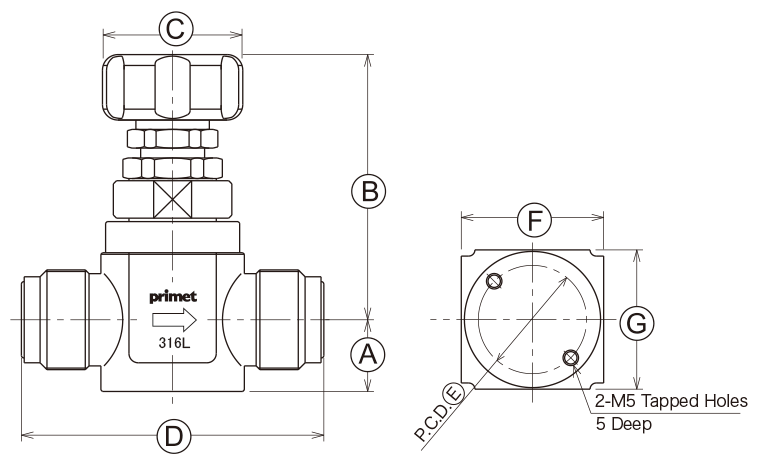

Male Metal Seal  Metal sealオス

Unit(mm)
Size A B C D E F G
3/4″ 23 86 45 97 35 46 45

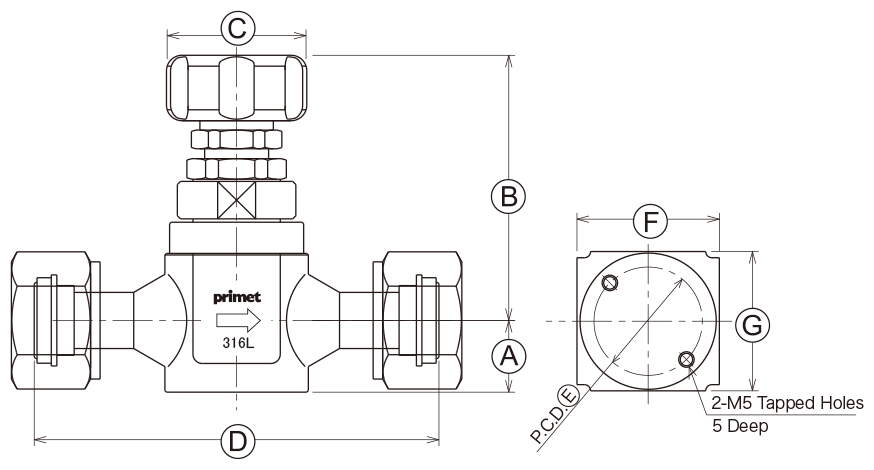

Female Metal Seal

Unit(mm)
Size A B C D E F G
3/4″ 23 86 45 97 35 46 45

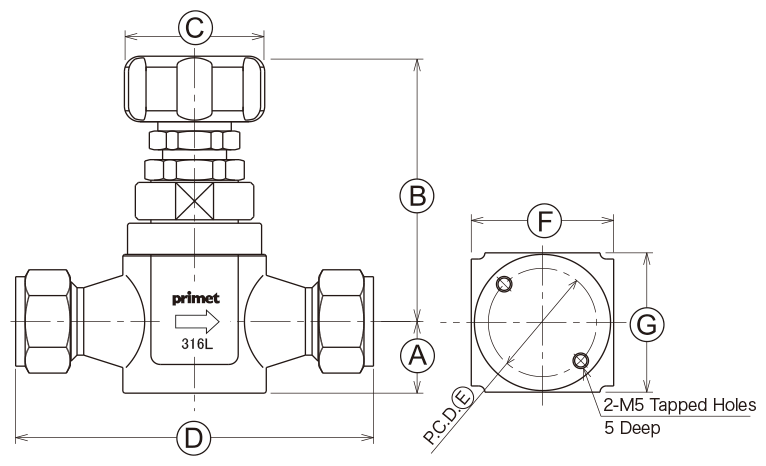

Double Ferrule

Unit(mm)
Size A B C D E F G
3/4″ 23 86 45 115 35 46 45

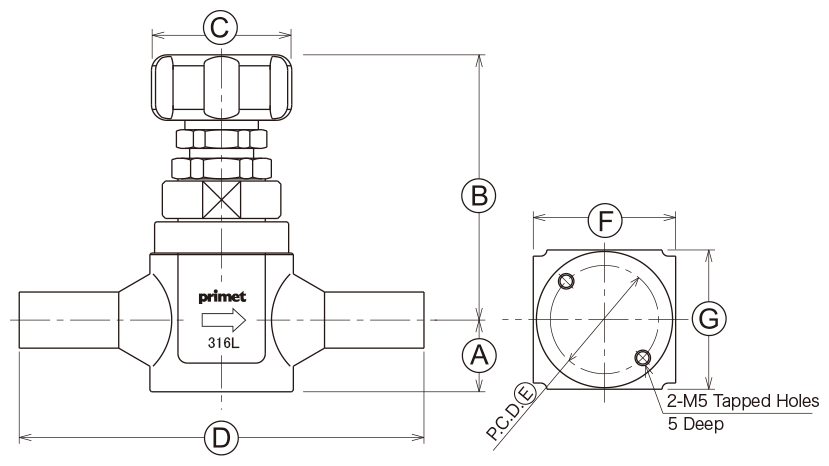

Butt Weld  Butt Weld

Unit(mm)
Size A B C D E F G
3/4″ 23 86 45 140 35 46 45
※치수규격 are subjected to change without prior notice.
