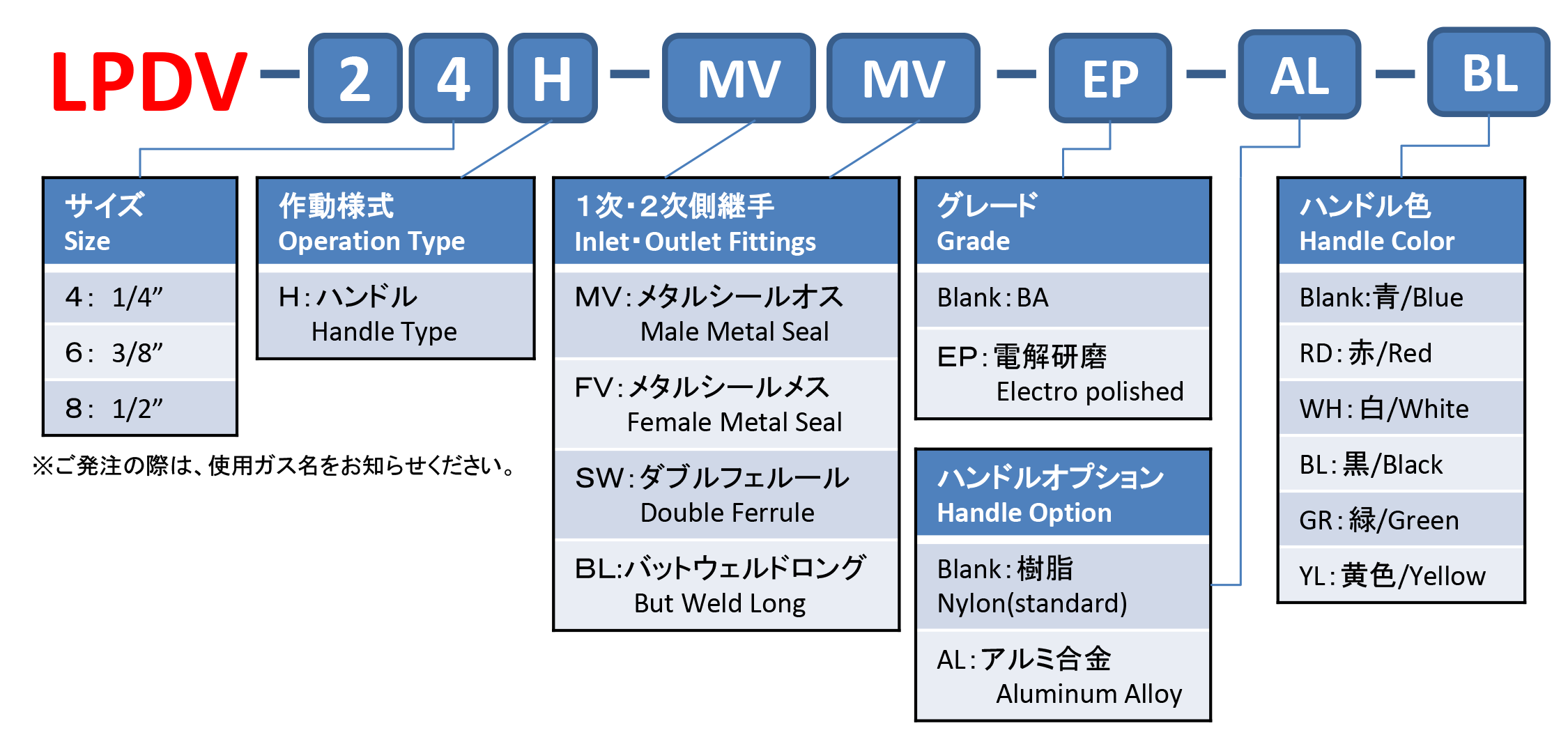

주문을 위한 사양형식

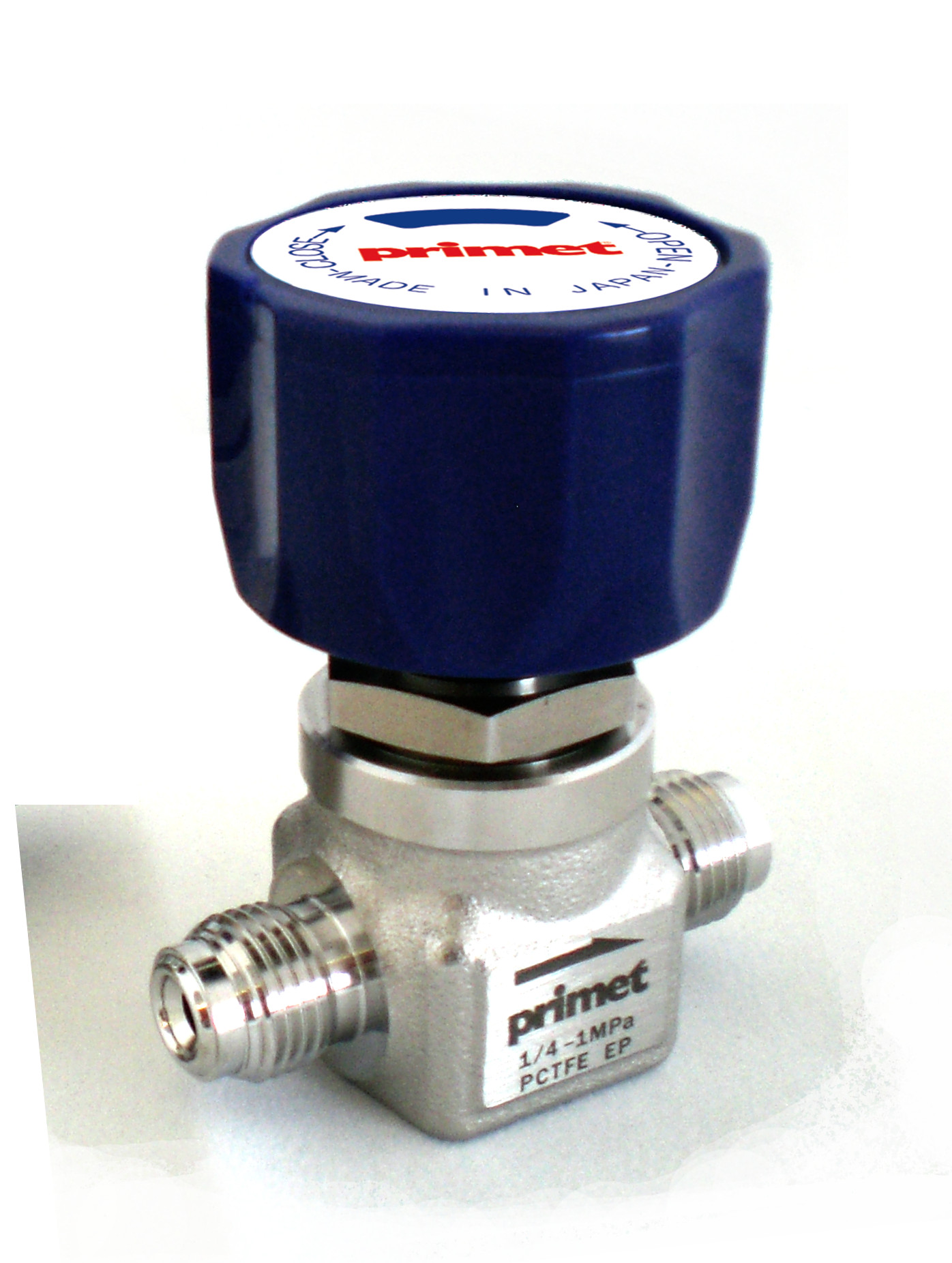

다이아프램 밸브 | LPDV시리즈(Handle Type)
LPDV시리즈는 HOOK UP 타입용으로 적합한 프라이메트 다이아프램 밸브입니다。
SUS316L단조 바디（싱글 재질）로、각종 피팅（메틸 실링、더블 페럴）으로 구성이 가능합니다。
치수규격
| Size | 1/4” | 3/8” | 1/2” | |
|---|---|---|---|---|
| Cv값 | 0.27 | 0.65 | ||
| Max.Operating Pressure | 1.0MPa(G) | |||
| Operating Temp. Range | -10～80℃ | |||
| External Leakage | Inboard | ≦3×10-12 Pa・m3 ／sec Helium | ||
| Across Seat | ≦3×10-10 Pa・m3 ／sec Helium | |||
Material
| Part name | Material |
|---|---|
| ①Body | SUS316L |
| ②Seat | PCTFE |
| ③Diaphragm | Ni-Co Alloy |
| ④Handle Handle | Nylon Aluminum Alloy |
| ⑤Position Indicator | Nylon |
| Handle Cover | Nylon |
Model
Male Metal Seal
Unit(mm)
| Size | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|
| 1/4″ | 11 | 60 | 42 | 58 | 25 | 30 | 30 |
| 1/2″ | 17.5 | 63 | 42 | 76 | 28 | 37 | 37 |
Female Metal Seal Metal sealメス
Unit(mm)
| Size | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|
| 1/4″ | 11 | 60 | 42 | 70.6 | 25 | 30 | 30 |
| 1/2″ | 17.5 | 63 | 42 | 100 | 28 | 37 | 37 |
Double Ferrule
Unit(mm)
| Size | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|
| 1/4″ | 11 | 60 | 42 | 63.5 | 25 | 30 | 30 |
| 3/8″ | 17.5 | 63 | 42 | 79.4 | 28 | 37 | 37 |
| 1/2″ | 17.5 | 63 | 42 | 86 | 28 | 37 | 37 |
Butt Weld Long
Unit(mm)
| Size | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|
| 1/4″ | 11 | 60 | 42 | 89 | 25 | 30 | 30 |
| 3/8″ | 17.5 | 63 | 42 | 105 | 28 | 37 | 37 |
| 1/2″ | 17.5 | 63 | 42 | 105 | 28 | 37 | 37 |
※치수규격 are subjected to change without prior notice.
