다이아프램 밸브 | PBDV2시리즈(Pneumatic Type)

PBDV2시리즈는、프라이메트 모노블럭 타입의 표준입니다.
바디는 SUS316L 더블 재질이며、메탈 실링 피팅(암&수)으로 구성 가능합니다。여러가지의 Flow 패턴으로도 가능합니다.。

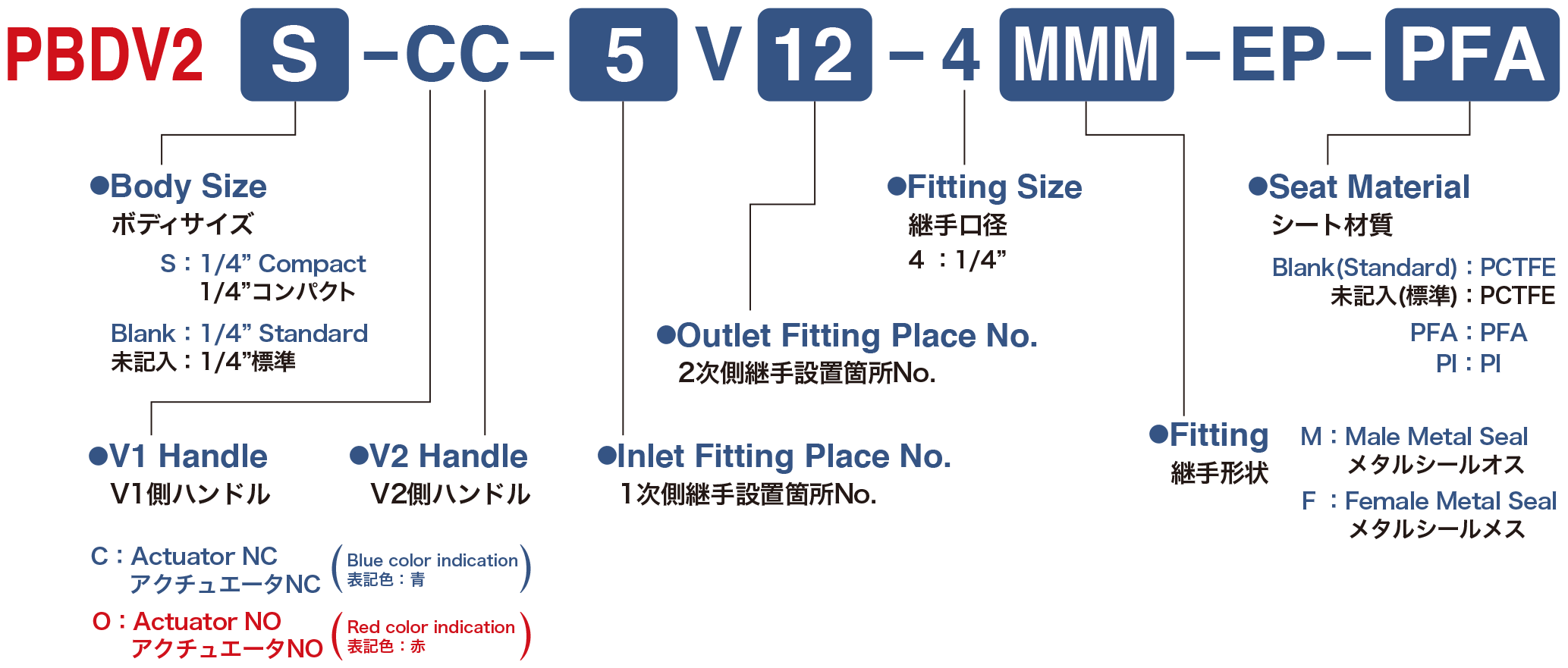

주문을 위한 사양형식

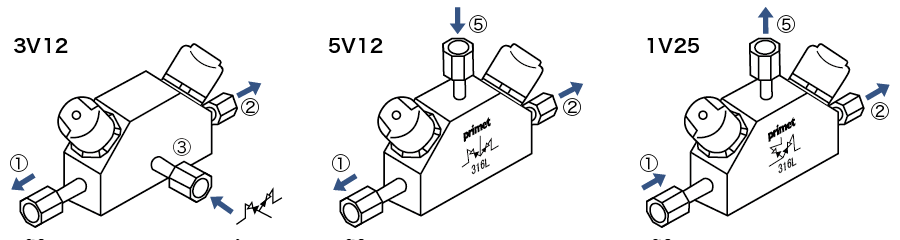

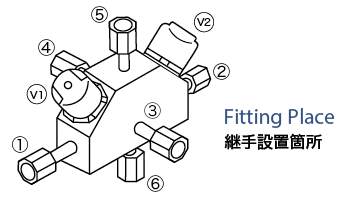

Example of Flow pattern and Fitting place

치수규격

Body SizeSize 1/4” Compact 1/4” Standard
Cv값 0.1 0.3
Max.Operating Pressure 1.0MPa(G)
Operating Temp. Range PCTFE : -10～60℃ / PFA, PI : -10～150℃
External Leakage Inboard ≦3×10-12 Pa・m3 ／sec Helium
Across Seat PCTFE, PI :≦3×10-10 Pa・m3 ／sec Helium
PFA :≦3×10-9 Pa・m3 ／sec Helium

Model

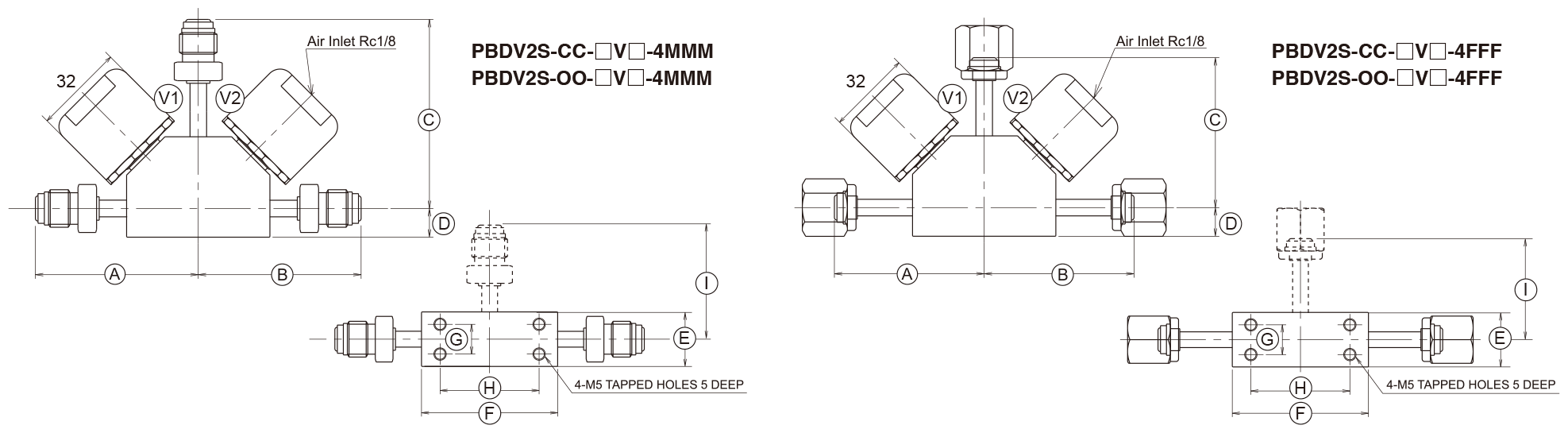

1/4” Compact Size

Unit(mm)
Model Fitting Size Fitting A B C D E F G H I
PBDV2S-CC-□V□-4MMM
PBDV2S-OO-□V□-4MMM		 1/4″ Male Metal Seal 62.5 62.5 62.5 11 22 55 12 40 45
PBDV2S-CC-□V□-4FFF
PBDV2S-OO-□V□-4FFF		 1/4″ Female Metal Seal 57.5 57.5 57.5 11 22 55 12 40 35

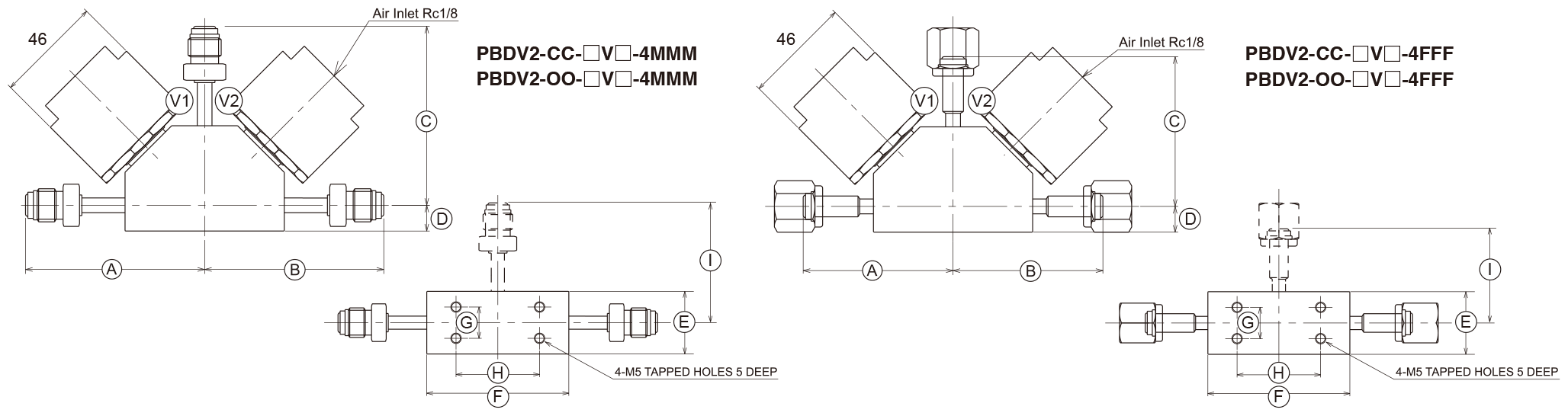

1/4” Standard Size

Unit(mm)
Model Fitting Size Fitting A B C D E F G H I
PBDV2-CC-□V□-4MMM
PBDV2-OO-□V□-4MMM		 1/4″ Male Metal Seal 76.5 76.5 76.5 11 30 68 15 40 49
PBDV2-CC-□V□-4FFF
PBDV2-OO-□V□-4FFF		 1/4″ Female Metal Seal 64 64 64 11 30 68 15 40 39
※치수규격 are subjected to change without prior notice.
