다이아프램 밸브 제품

분류 / Cv값 Max. Operating Pressure / Temperature Double Melt Material Single Melt Material
표준 사양
Cv값
・0.27（1/4″）
・0.65（3/8″＆1/2″）		 1MPa（G）
-10～80℃
PDV2-※※H
（Handle）
PDV2-※※C/O
（Pneumatic）

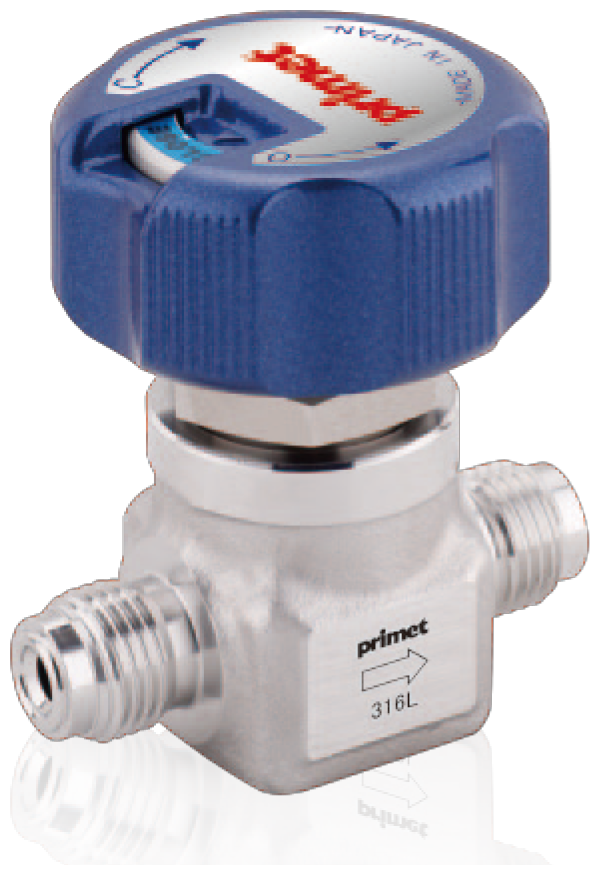

PDV-※※H
（Handle）

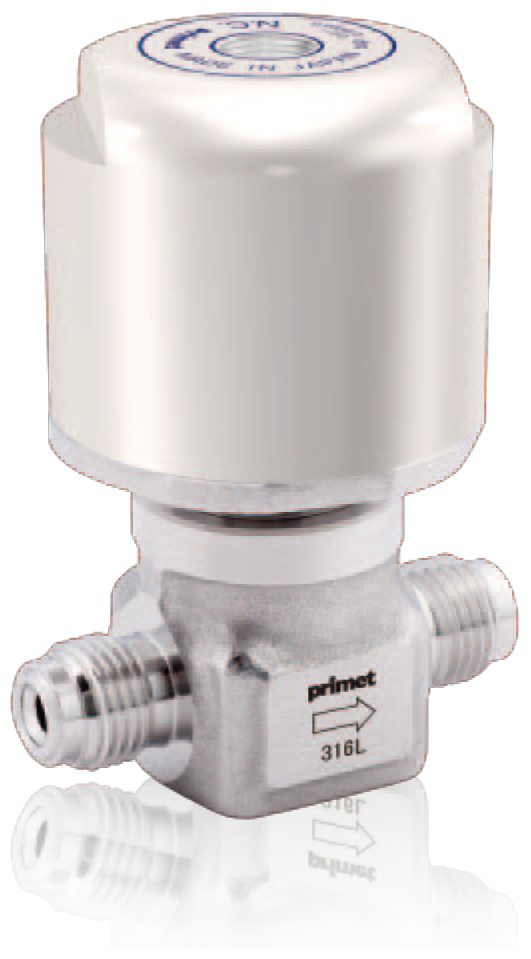

PDV-※※C/O
（Pneumatic）
고유량
Cv값
・2.2（3/4″）		 1MPa（G）
-10～60℃（PCTFE）
-10～150℃（PFA）

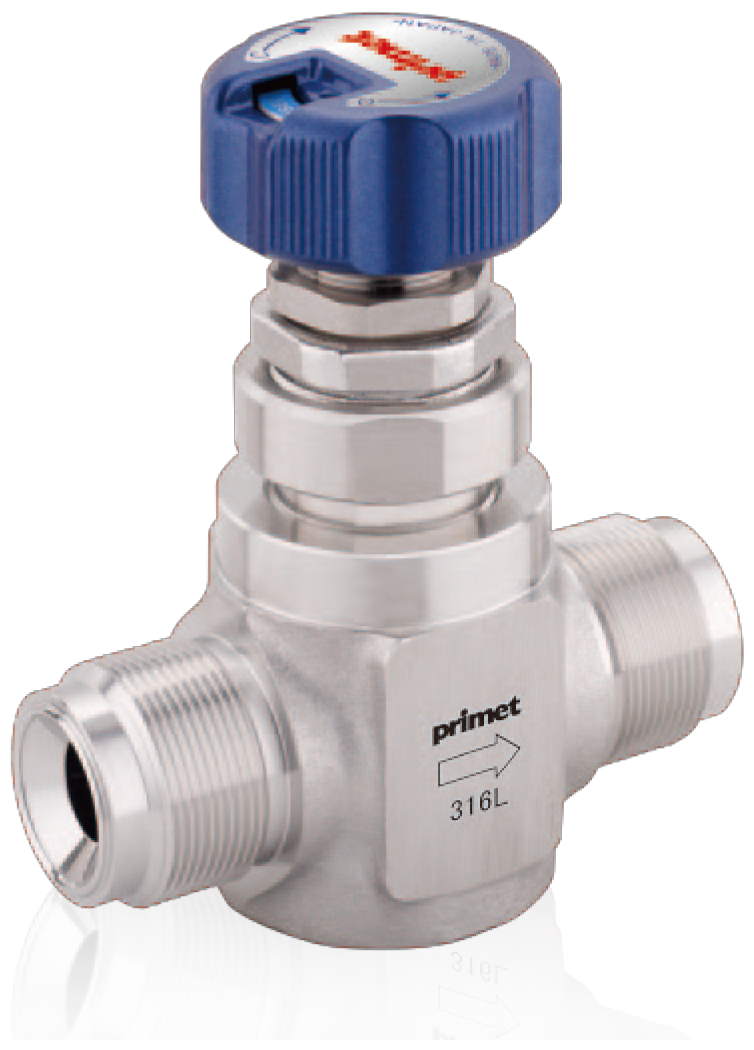

PHFDV-※※H
（Handle）

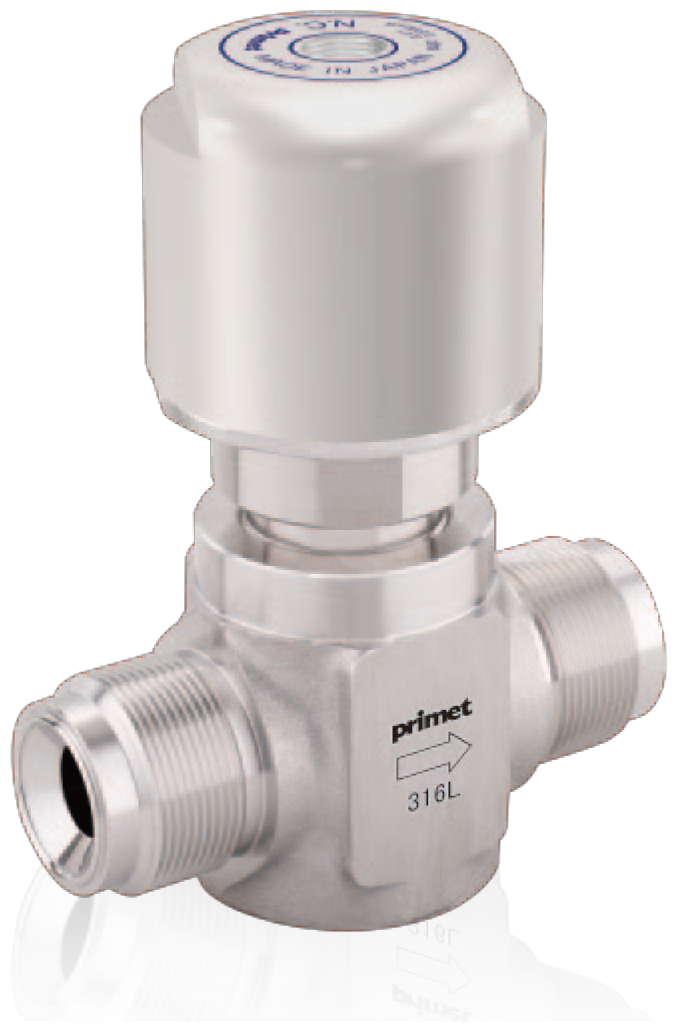

PHFDV-※※C/O
（Pneumatic）

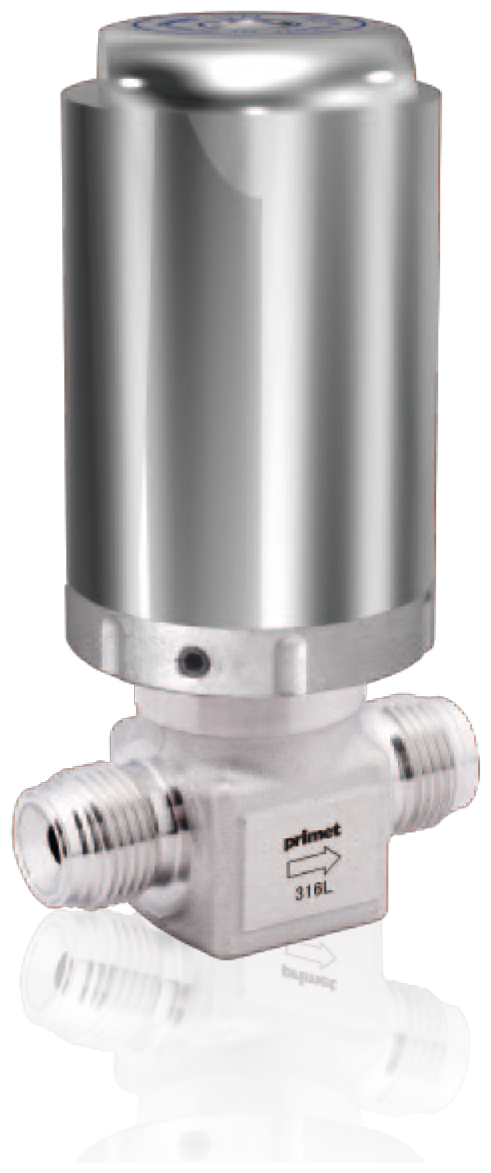

고온
Cv값
・0.7（3/8″＆1/2″）		 1MPa（G）
-10～250℃
PMTDV2-※※H
（Handle）
PMTDV2-※※C/O
（Pneumatic）

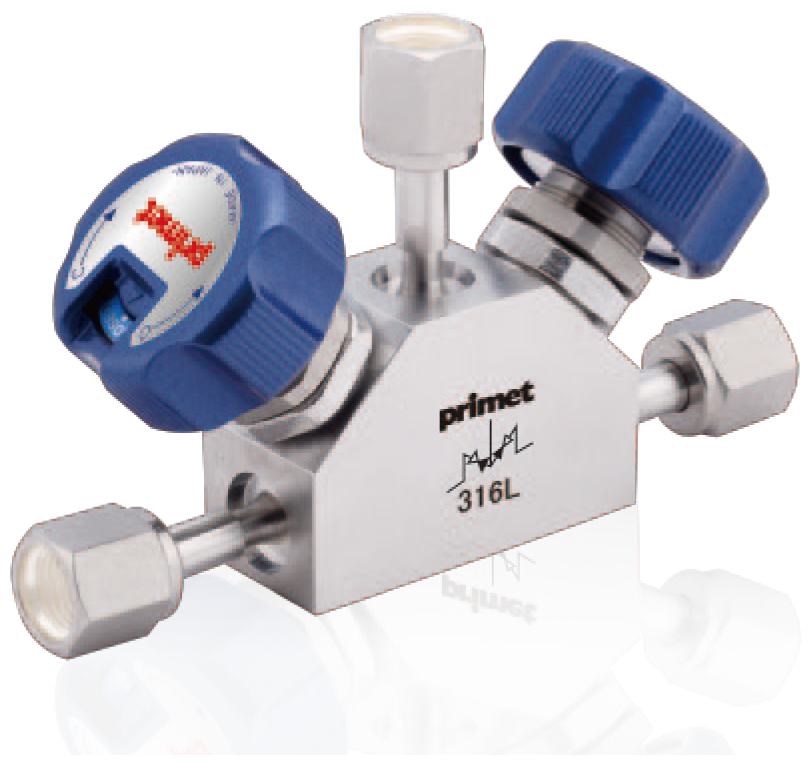

모노블럭
Cv값
・0.1（컴팩트）
・0.3（표준）		 1MPa（G）
-10～60℃（PCTFE）
-10～150℃（PFA）
PBDV2-※※H
（Handle）

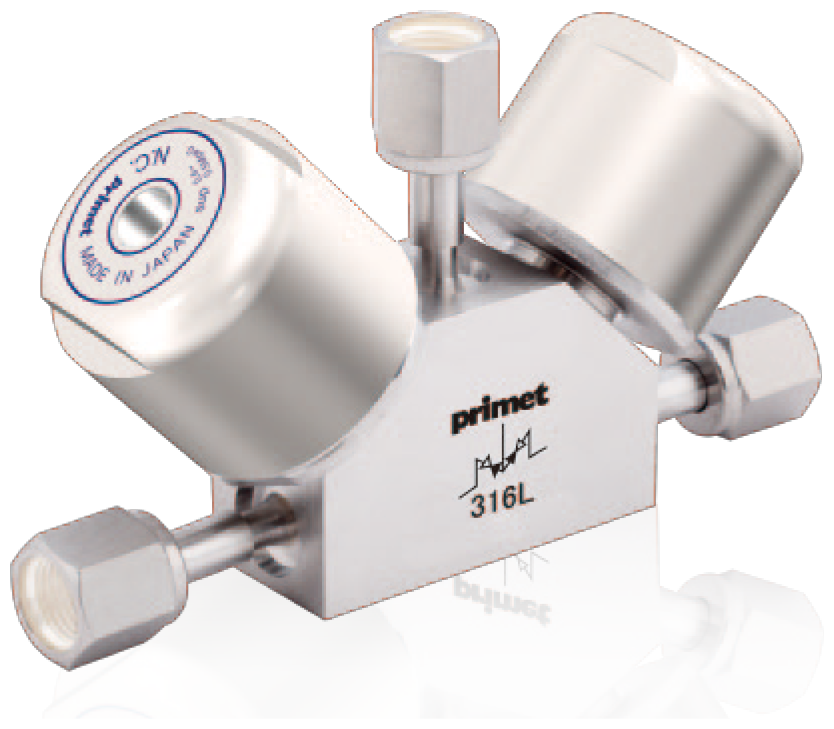

PBDV2-※※C/O
（Pneumatic）
PBDV-※※H
（Handle）
PBDV-※※C/O
（Pneumatic）
고압
Cv값
・0.1（1/4″）		 16.2MPa（G）
-10～60℃（PCTFE）
-10～150℃（PFA）
PKDV2-※※H
（Handle）

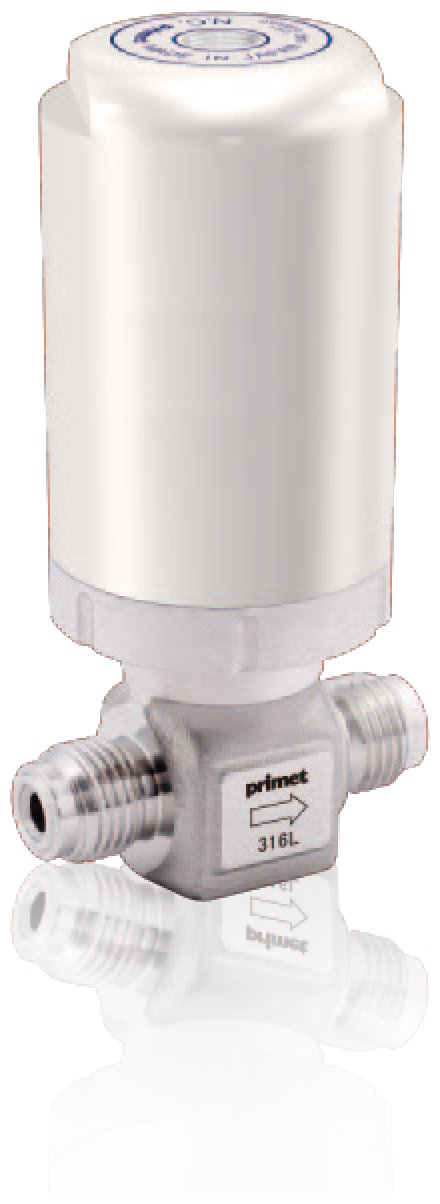

PKDV2-※※C/O
（Pneumatic）
PKDV-※※H
（Handle）

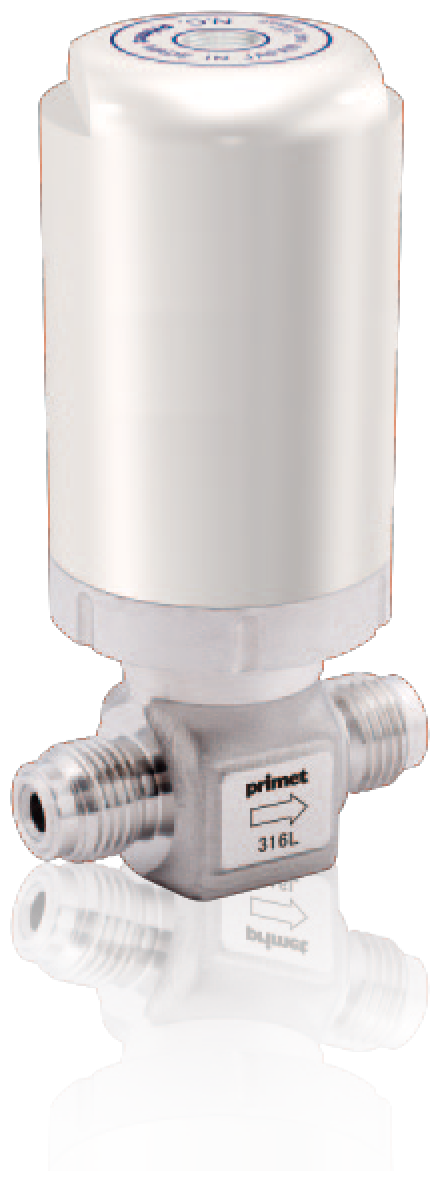

PKDV-※※C/O
（Pneumatic）

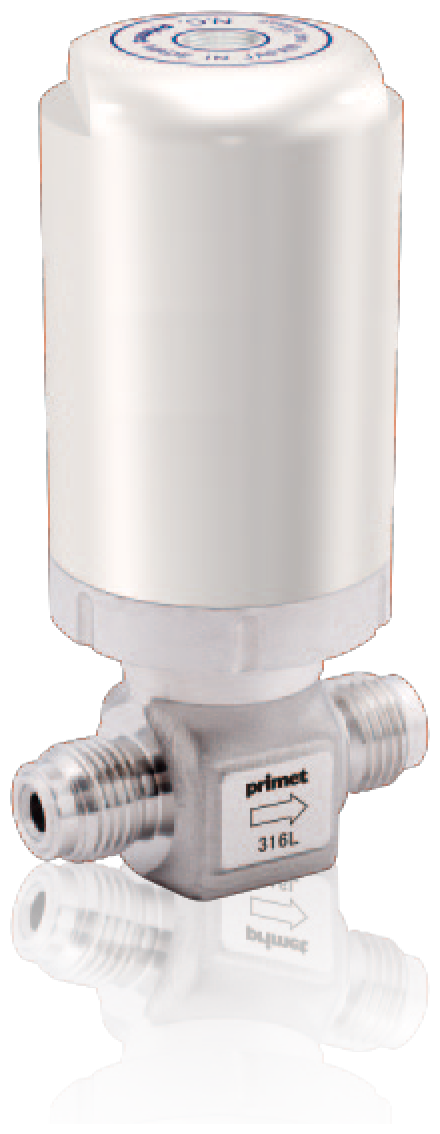

고압・고유량
Cv값
・0.25（1/4″）
・0.27（3/8″＆1/2″）		 21MPa（G）
-10～40℃（PCTFE）
-10～150℃（PFA）
PHDV2-※※H
（Handle）
PHDV2-※※C/O
（Pneumatic）

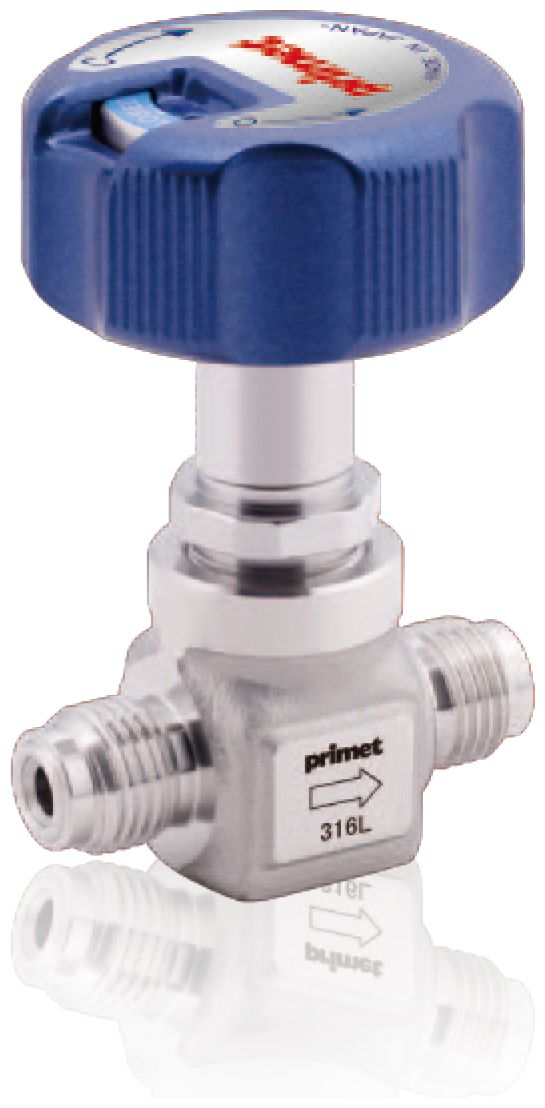

PHDV-※※H
（Handle）
PHDV-※※C/O
（Pneumatic）
HOOKUP
Cv값
・0.27（1/4″）
・0.65（3/8″＆1/2″）		 1MPa（G）
-10～80℃
LPDV -※※H
（Handle）
