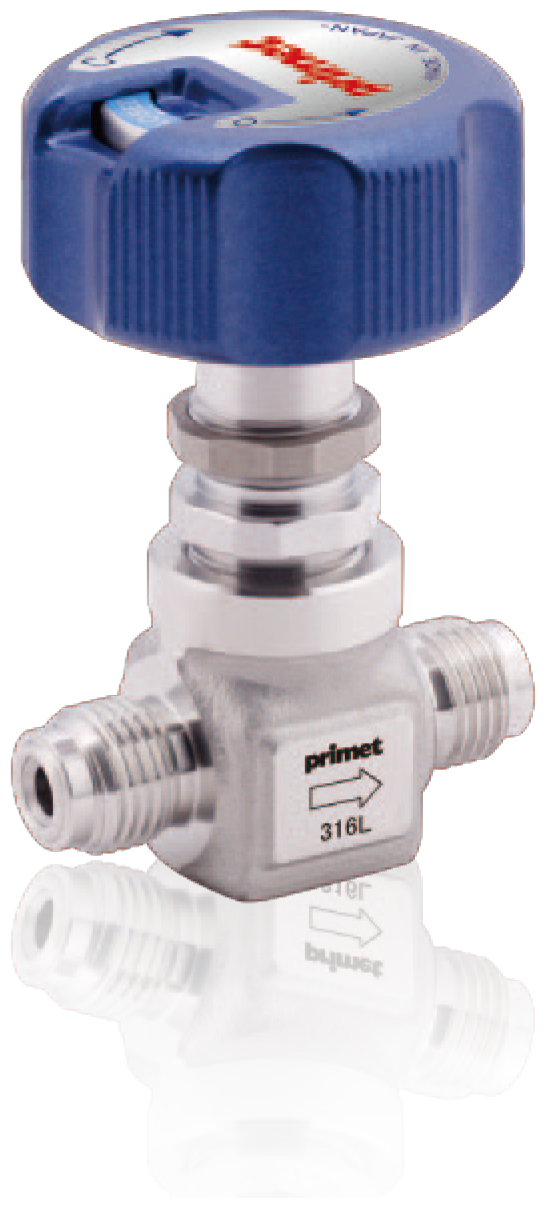

다이아프램 밸브 | PKDV2시리즈(Handle Type)

PKDV2시리즈는、컴팩트한 바디로 고압 유체에 적당한 다이아프램 밸브입니다。또한、시트 부분에 시트 홀더가 있으며, 시트의 아래쪽의 Dead 스페이스를 최소화하여 설계하였습니다.
SUS316L단조 바디 (더블 재질)로、각종 피팅(메틸 실링、 더블 페럴、Butt Weld)으로 구성 가능합니다.

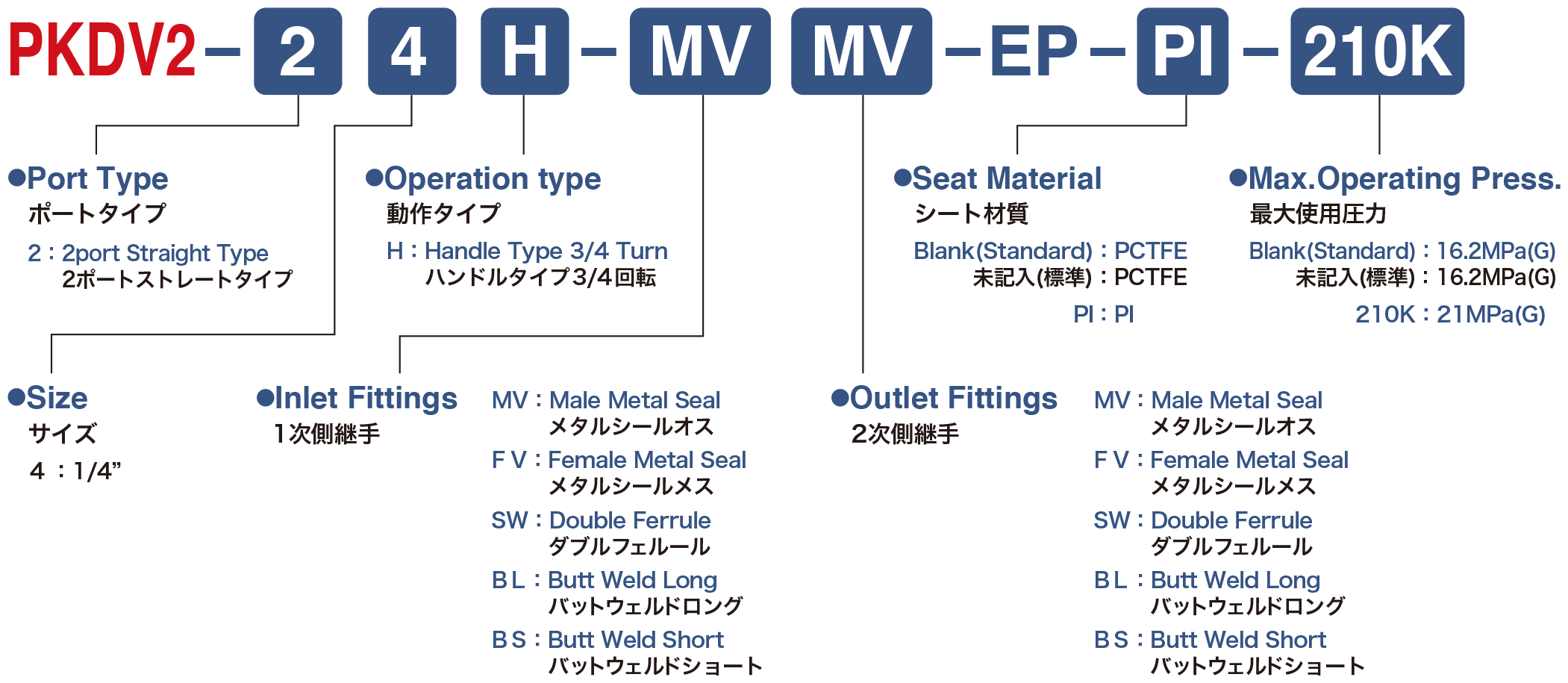

주문을 위한 사양형식

치수규격

Size 1/4”
Cv값 0.1
Max.Operating Pressure 16.2MPa(G) / 21MPa(G) (Option)
Operating Temp. Range PCTFE : -10～60℃ / PI : -10～150℃
External Leakage Inboard ≦3×10-12 Pa・m3 ／sec Helium
Across Seat ≦3×10-10 Pa・m3 ／sec Helium

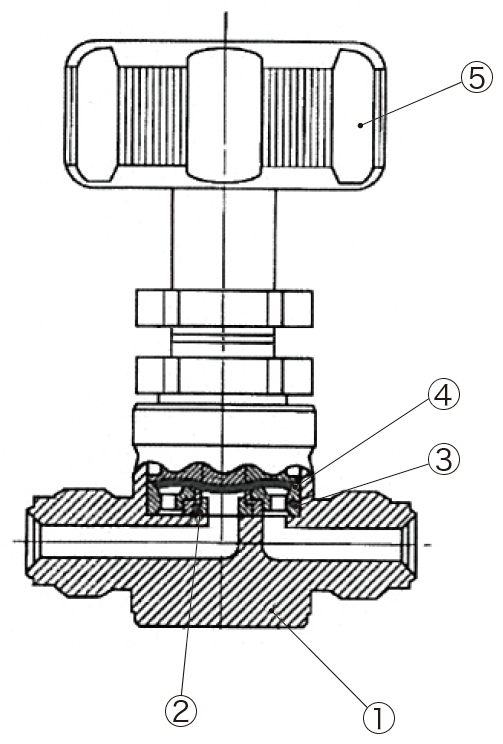

Material

Part name Material
①Body SUS316L
②Seat PCTFE / PI
③Seat Holder SUS316L
④Diaphragm Ni-Co Alloy
⑤Handle　Handle Aluminum

Model

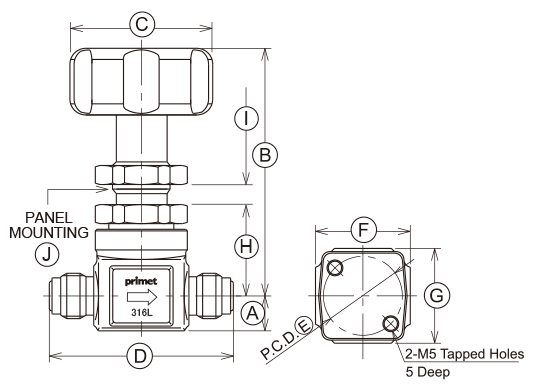

Male Metal Seal

Unit(mm)
Size A B C D E F G H I J
1/4″ 11 68 45 52 17 24 25 25 4 17

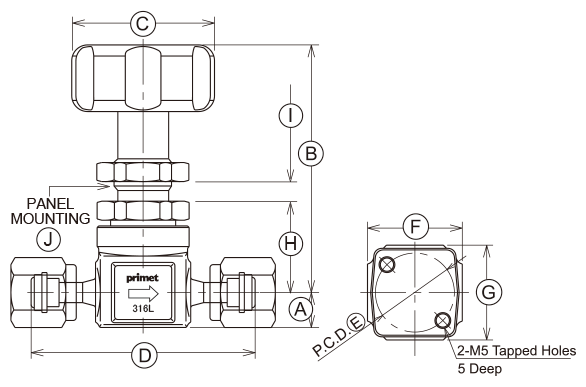

Female Metal Seal

Unit(mm)
Size A B C D E F G H I J
1/4″ 11 68 45 66 17 24 25 25 4 17

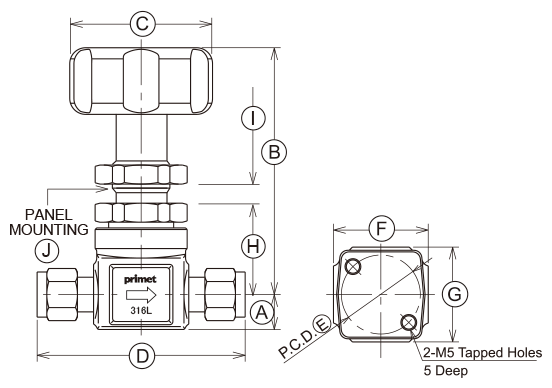

Double Ferrule

Unit(mm)
Size A B C D E F G H I J
1/4″ 11 68 45 63.5 17 24 25 25 4 17

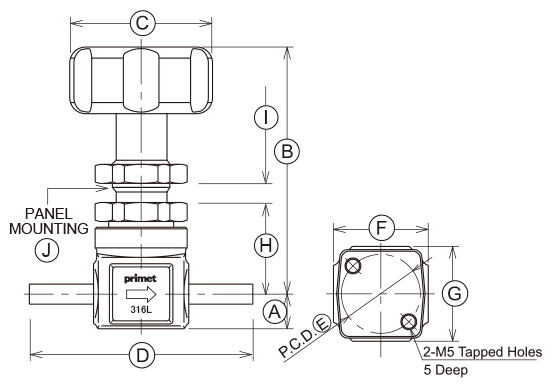

Butt Weld Long

Unit(mm)
Size A B C D E F G H I J
1/4″ 11 68 45 47 17 24 25 25 4 17

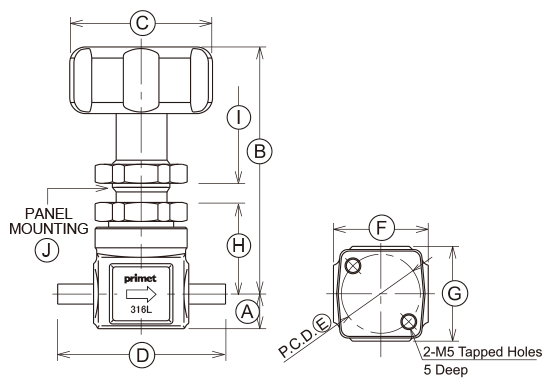

Butt Weld Short

Unit(mm)
Size A B C D E F G H I J
1/4″ 11 68 45 44.4 17 24 25 25 4 17
※치수규격 are subjected to change without prior notice.
