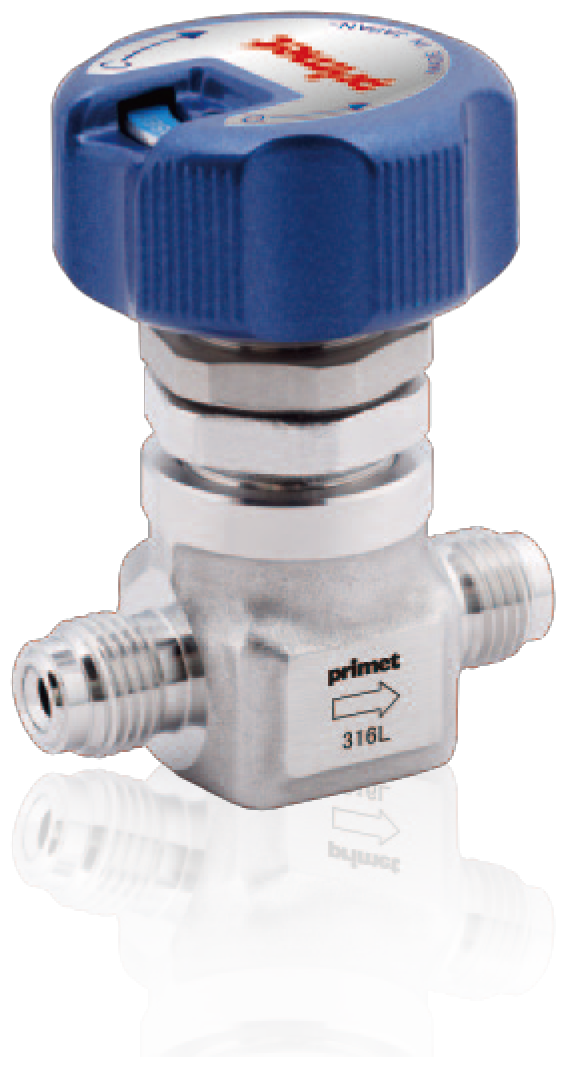

다이아프램 밸브 | PDV2시리즈(Handle Type)

PDV2시리즈는、더욱 깨끗하면서 내부식성을 향상 시키기 위해 더블 소재로 바디를 제작한 표준 제품입니다。
SUS316L단조 바디(더블 재질)로서、각종 피팅(메탈 실링、Butt Weld)로 구성 가능합니다。

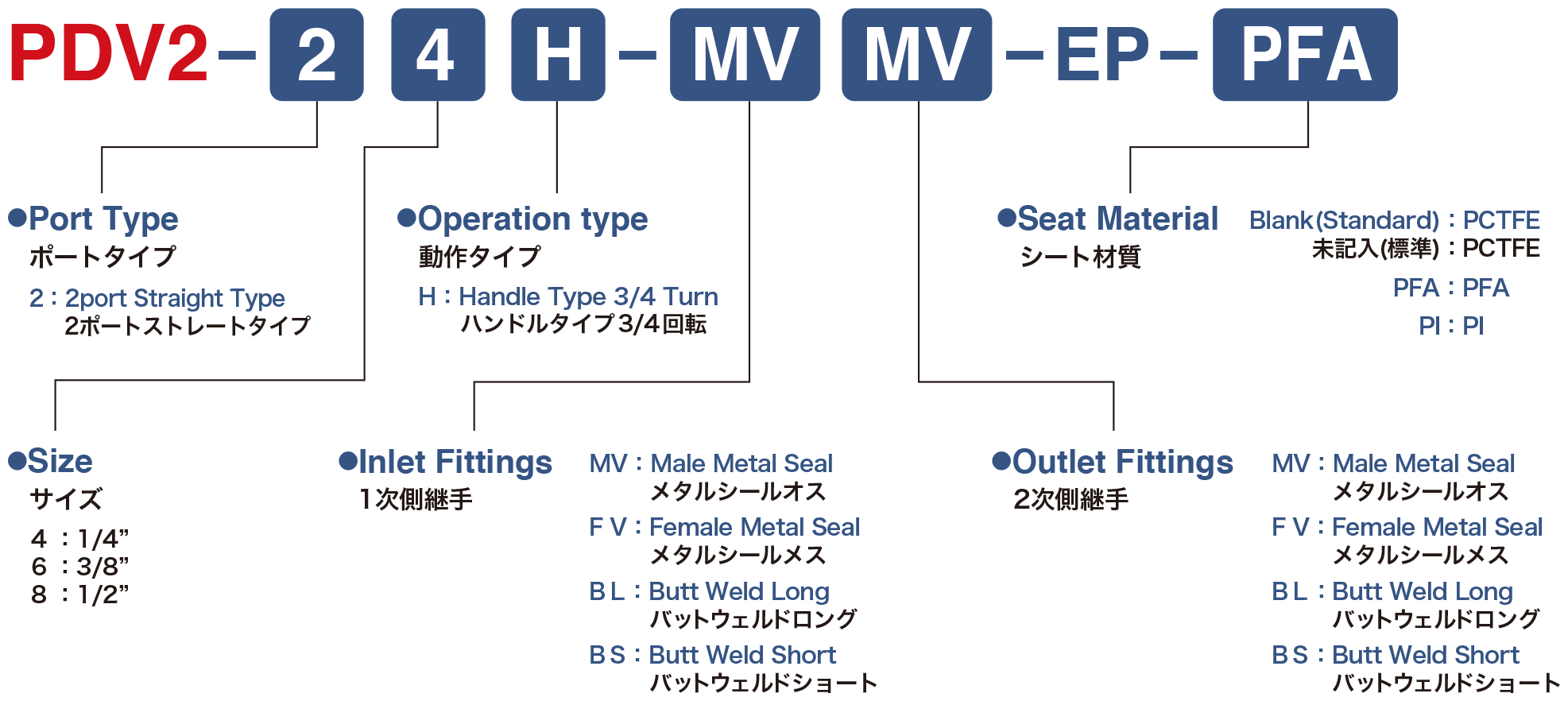

주문을 위한 사양형식

치수규격

Size 1/4” 3/8” 1/2”
Cv값 0.3 0.7
Max.Operating Pressure 1.0MPa(G)
Operating Temp. Range PCTFE : -10～60℃ /
PFA, PI : -10～150℃
External Leakage Inboard ≦3×10-12 Pa・m3 ／sec Helium
Across Seat PCTFE, PI :≦3×10-10 Pa・m3 ／sec Helium
PFA :≦3×10-9 Pa・m3 ／sec Helium

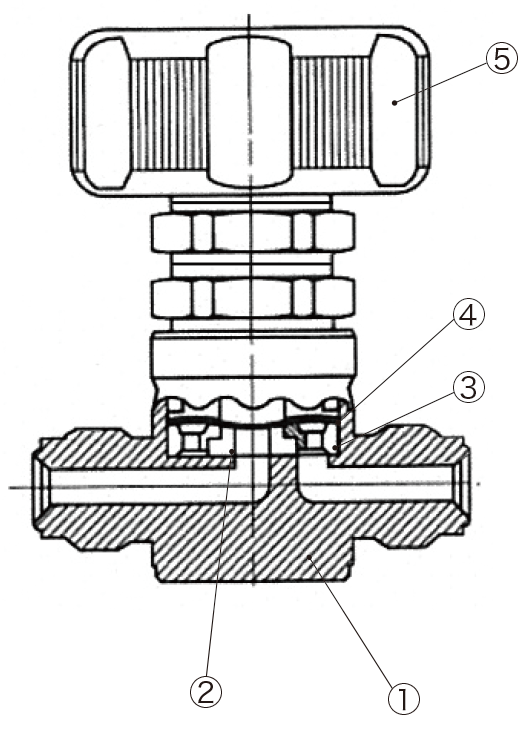

Material

Part name Material
①Body SUS316L
②Seat PCTFE / PFA / PI
③Seat Holder SUS316L
④Diaphragm Ni-Co Alloy
⑤Handle　Handle Aluminum

Model

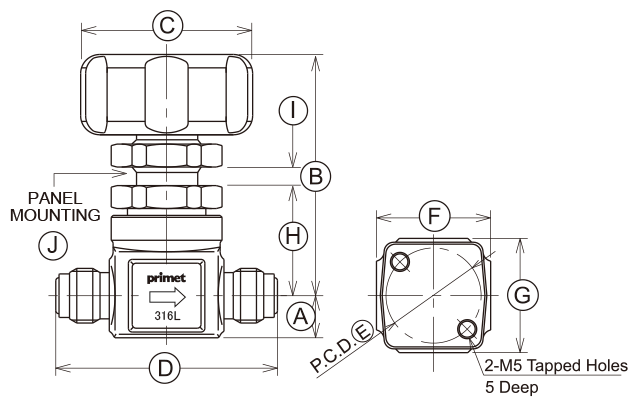

Male Metal Seal

Unit(mm)
Size A B C D E F G H I J
1/4″ 11 63 45 58 25 30 30 29 4 23
3/8″ 17.5 67.5 45 76 28 37 37 32.5 4 23
1/2″

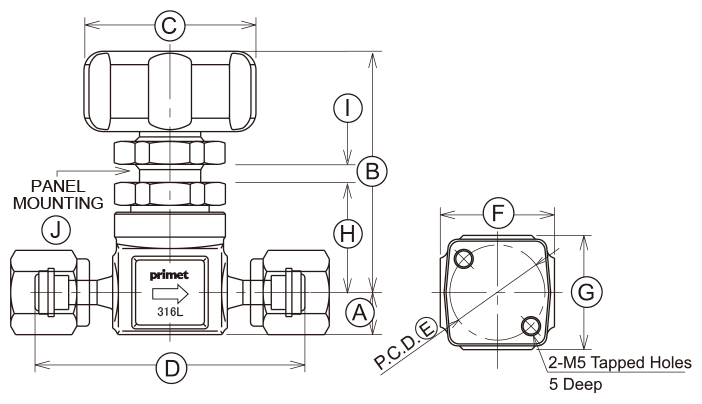

Female Metal Seal

Unit(mm)
Size A B C D E F G H I J
1/4″ 11 63 45 70.6 25 30 30 29 4 23
3/8″ 17.5 67.5 45 100 28 37 37 32.5 4 23
1/2″

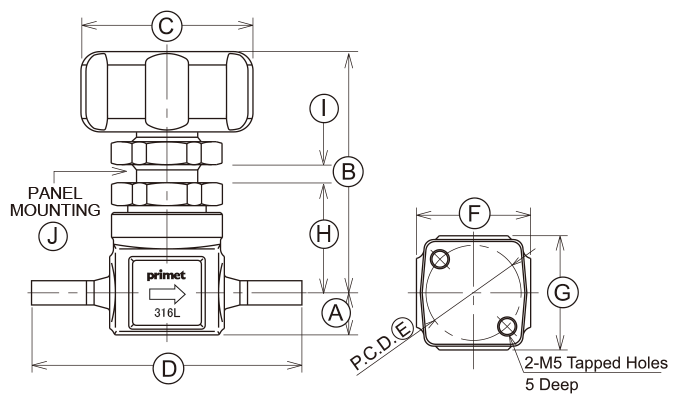

Butt Weld Long

Unit(mm)
Size A B C D E F G H I J
1/4″ 11 63 45 29 25 30 30 29 4 23
3/8″ 17.5 67.5 45 105 28 37 37 32.5 4 23
1/2″

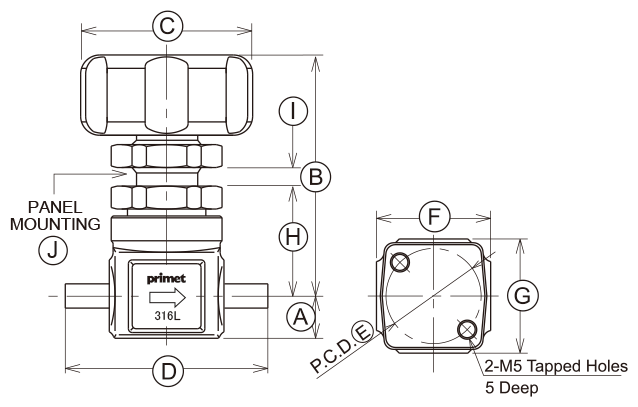

Butt Weld Short

Unit(mm)
Size A B C D E F G H I J
1/4″ 11 63 45 44.4 25 30 30 29 4 23
3/8″ 17.5 67.5 45 55 28 37 37 32.5 4 23
1/2″
※치수규격 are subjected to change without prior notice.
