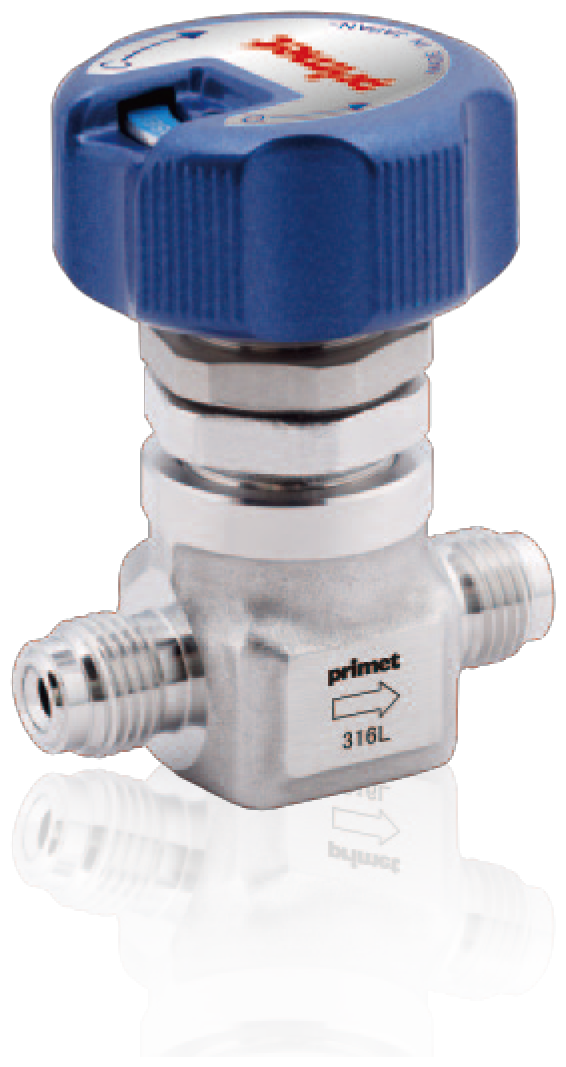

隔膜阀 | PDV2系列(Handle Type)

PDV2系列为了使阀体更洁净和耐腐蚀性采用双熔铸材，是Primet的标准款型。
采用SUS316L锻造体（双层熔铸材），有各种接头（金属密封、连接端焊接）可选择。

为您的预订提供的规格参数

款式

Size 1/4” 3/8” 1/2”
Cv value 0.3 0.7
Max.Operating Pressure 1.0MPa(G)
Operating Temp. Range PCTFE : -10～60℃ /
PFA, PI : -10～150℃
External Leakage Inboard ≦3×10-12 Pa・m3 ／sec Helium
Across Seat PCTFE, PI :≦3×10-10 Pa・m3 ／sec Helium
PFA :≦3×10-9 Pa・m3 ／sec Helium

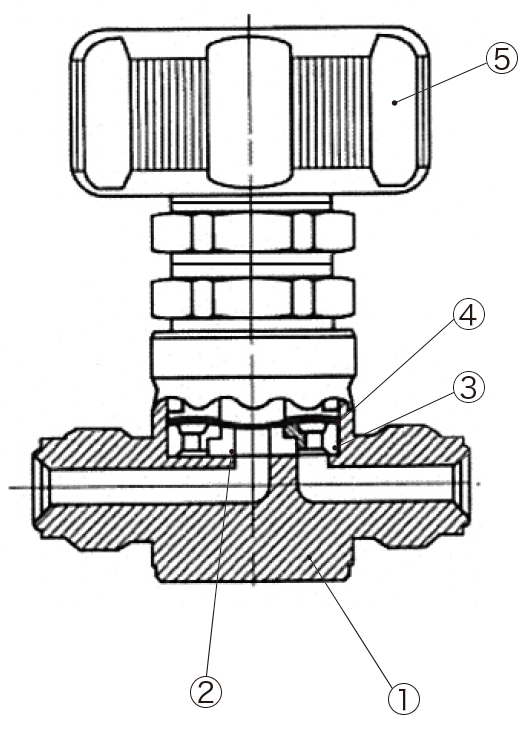

材质

Part name 材质
①Body SUS316L
②Seat PCTFE / PFA / PI
③Seat Holder SUS316L
④Diaphragm Ni-Co Alloy
⑤Handle　Handle Aluminum

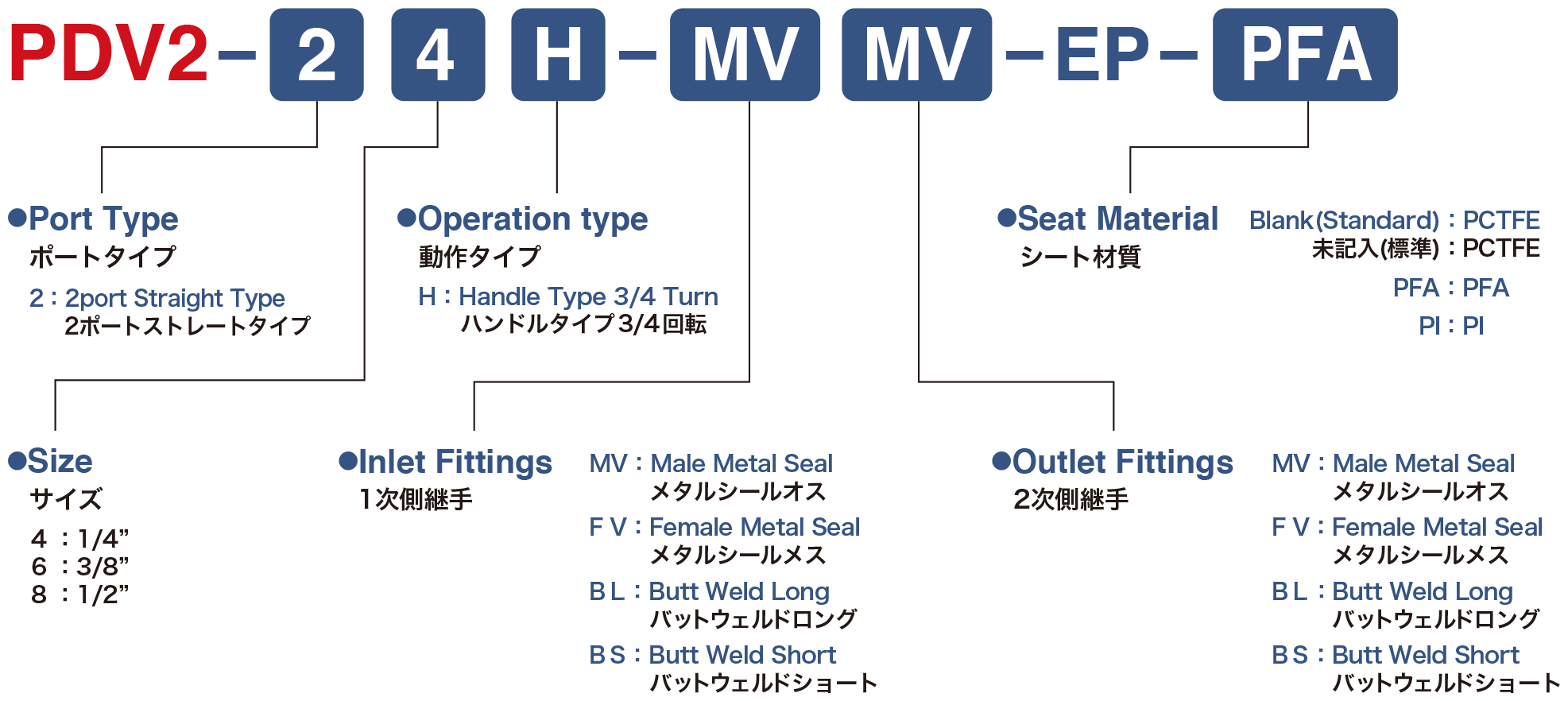

模型

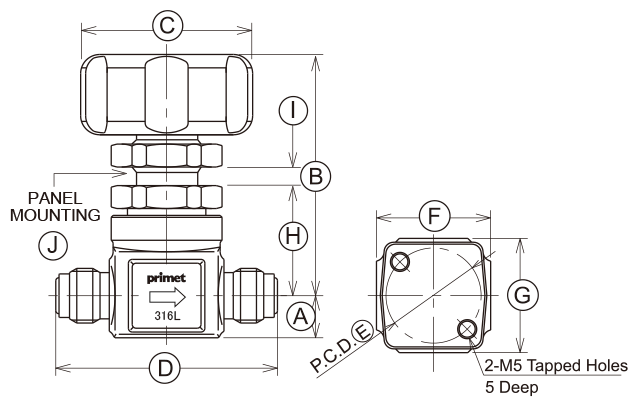

Male Metal Seal

Unit(mm)
Size A B C D E F G H I J
1/4″ 11 63 45 58 25 30 30 29 4 23
3/8″ 17.5 67.5 45 76 28 37 37 32.5 4 23
1/2″

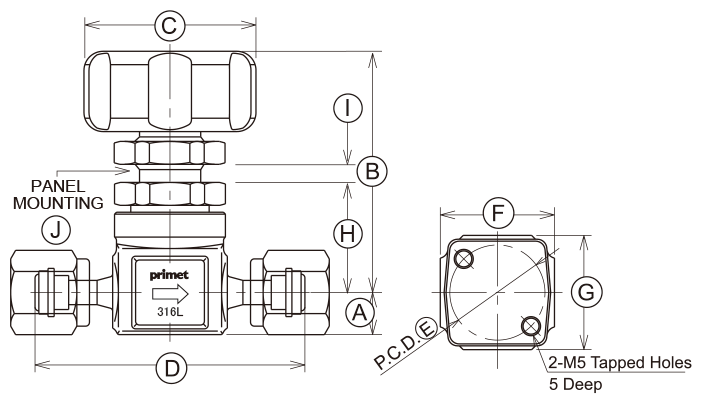

Female Metal Seal

Unit(mm)
Size A B C D E F G H I J
1/4″ 11 63 45 70.6 25 30 30 29 4 23
3/8″ 17.5 67.5 45 100 28 37 37 32.5 4 23
1/2″

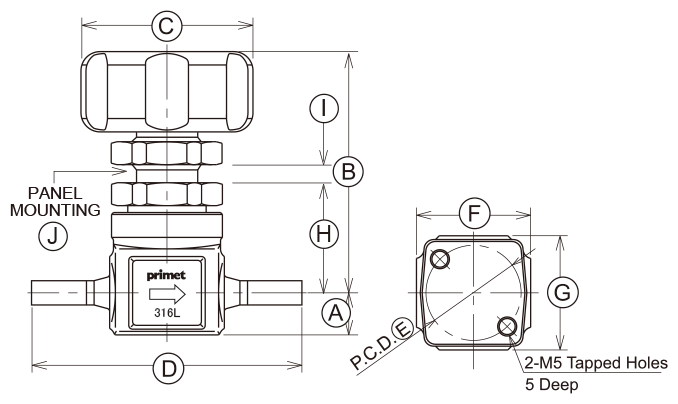

Butt Weld Long

Unit(mm)
Size A B C D E F G H I J
1/4″ 11 63 45 29 25 30 30 29 4 23
3/8″ 17.5 67.5 45 105 28 37 37 32.5 4 23
1/2″

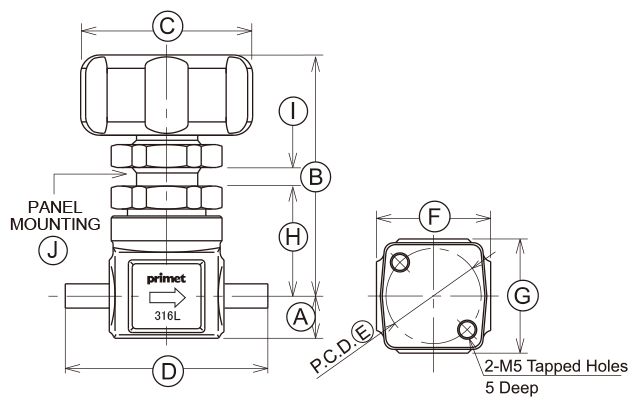

Butt Weld Short

Unit(mm)
Size A B C D E F G H I J
1/4″ 11 63 45 44.4 25 30 30 29 4 23
3/8″ 17.5 67.5 45 55 28 37 37 32.5 4 23
1/2″
※Specification are subjected to change without prior notice.
