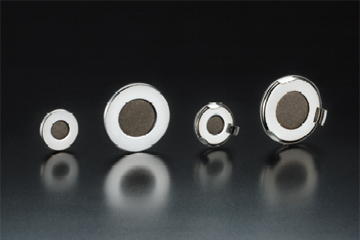

保护过滤器-PF系列

保护过滤器-PF系列，是金属垫圈和过滤器一体化制成的全金属气体过滤器。
可设置金属密封件部的密封圈，并且可不保留空间。
过滤性可选择0.3μm和1μm，密封垫的材质也可根据您的用途选择SUS316L或镍材质。
可用于轴向式过滤器的预过滤器，以及保护阀门，流量控制器等的配管配件使用。

特点・优点

  • 可单独安装金属密封件部的密封垫。
  • 由于设置了预过滤器，能够有效防止高性能过滤器的早期堵塞。
  • 设置了保护阀门，MFC，调整器等的配件，就能够降低配管配件的费用。

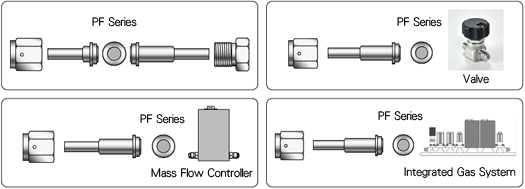

应用

※也可适用于其他公司的垫圈连接件。

参数

Filtration Accuracy 0.3μm、1μm
材质 Gasket：SUS316L Stainless steell or Nickel
Filter：SUS316L Stainless steell
Max. Operating Pressure 0.98MPa
Fitting 1/4"、3/8"（1/2" common）Supports 金属密封件

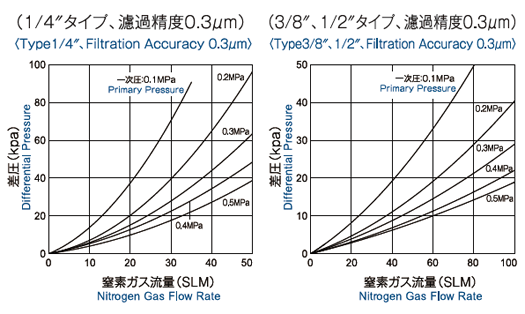

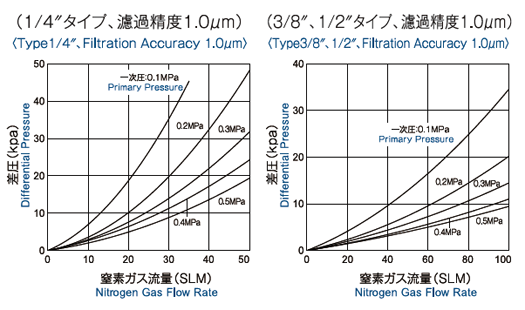

流量特征

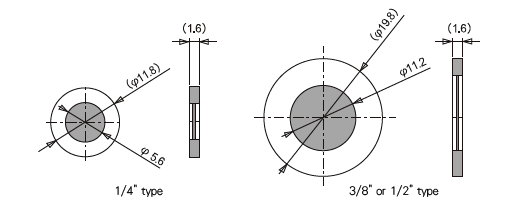

外径尺寸

■用于口径1/4"型 ※轴承材质为SUS316L

Model Without Retainer PFGS04-03 PFGN04-03 PFGS04-10 PFGN04-10
With Retainer PFGS04-03R PFGN04-03R PFGS04-10R PFGN04-10R
Filtration Accuracy 0.3μm 1.0μm
Max. Operating Pressure 0.98Mpa
Filter Materials SUS316L
Gasket Materials SUS316L Nickel SUS316L Nickel

■用于口径为3/8"及口径为1/2"型（通用） ※轴承材质为SUS316L

Model Without Retainer PFGS08-03 PFGN08-03 PFGS08-10 PFGN08-10
With Retainer PFGS08-03R PFGN08-03R PFGS08-10R PFGN08-10R
Filtration Accuracy 0.3μm 1.0μm
Max. Operating Pressure 0.98Mpa
Filter Materials SUS316L
Gasket Materials SUS316L Nickel SUS316L Nickel

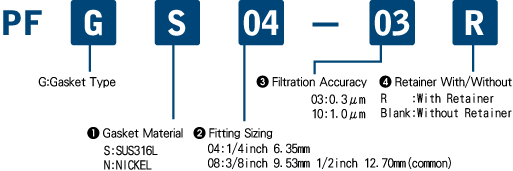

为您的预订提供的规格参数
