隔膜阀 | PDV系列(Handle Type)

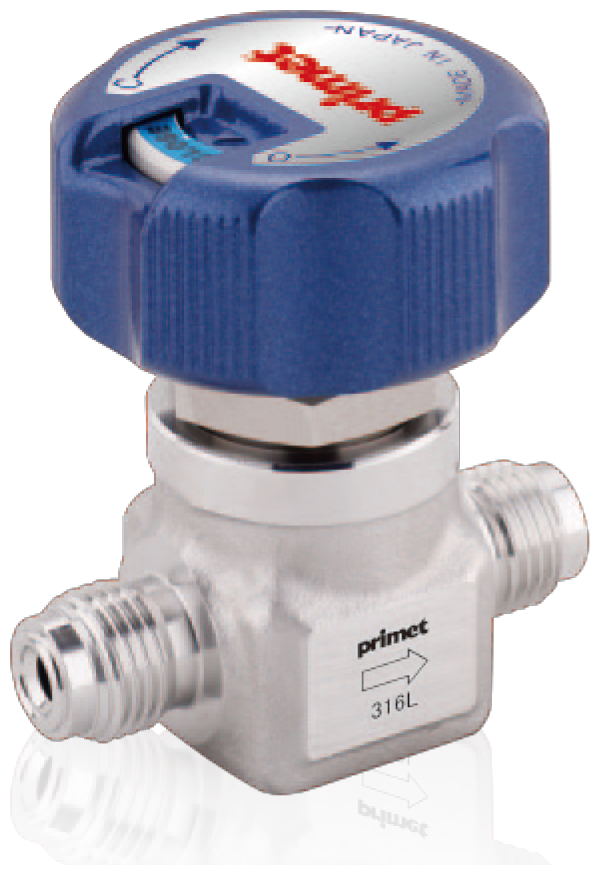

PDV系列是作为Primet 隔膜阀的标准型来定位的。
采用SUS316L锻造体（单层熔铸材），有各种接头（金属密封、双套圈、连接端焊接）可选择。

为您的预订提供的规格参数

款式

Size 1/4” 3/8” 1/2”
Cv value 0.27 0.65
Max.Operating Pressure 1.0MPa(G)
Operating Temp. Range -10～80℃
External Leakage Inboard ≦3×10-12 Pa・m3 ／sec Helium
Across Seat ≦3×10-10 Pa・m3 ／sec Helium

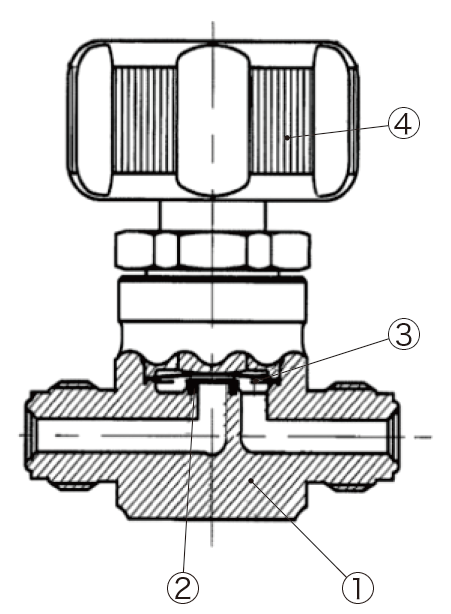

材质

Part name 材质
①Body SUS316L
②Seat PCTFE
③Diaphragm Ni-Co Alloy
④Handle　Handle Aluminum

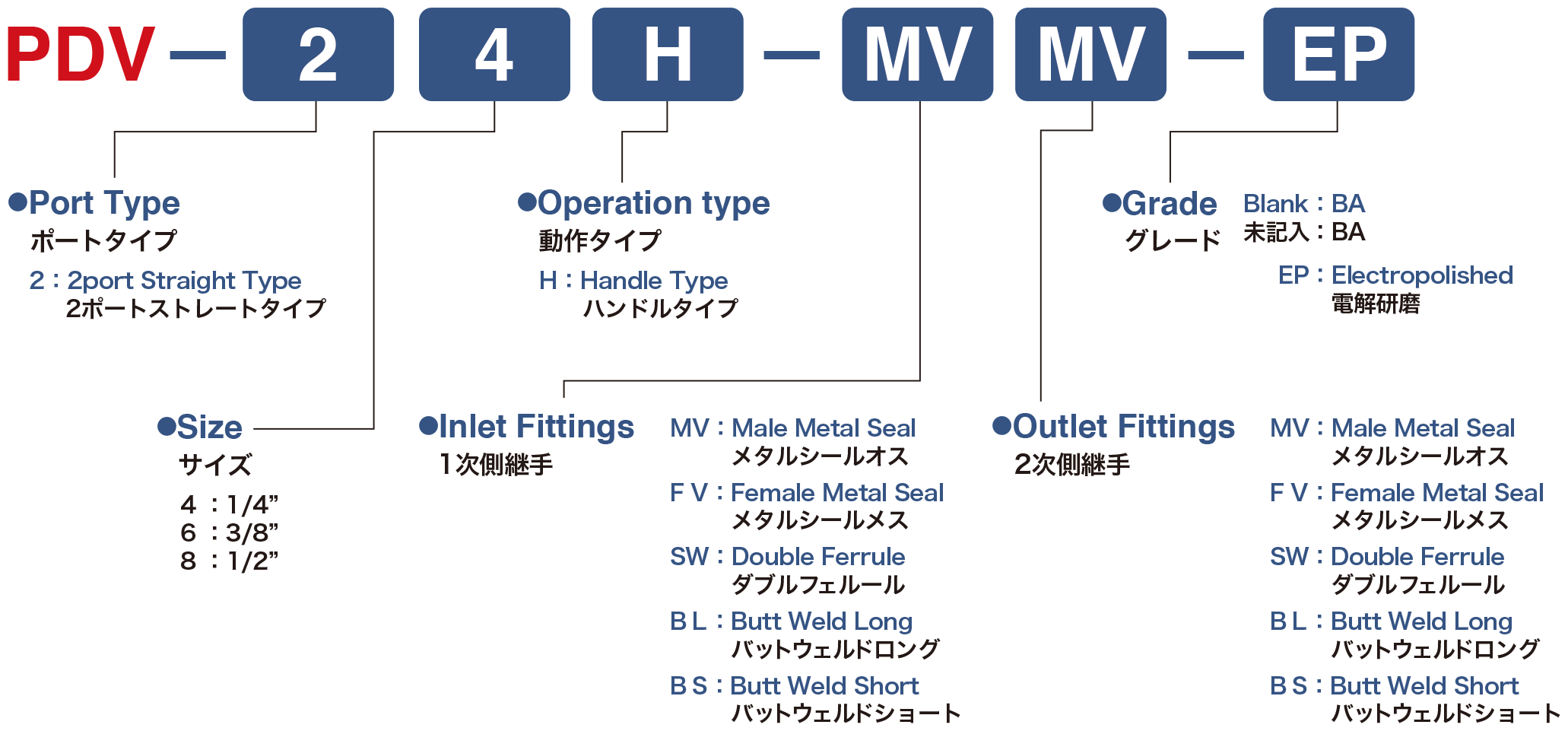

模型

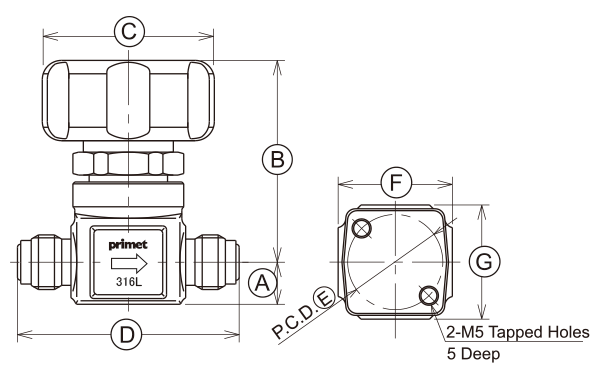

Male Metal Seal

Unit(mm)
Size A B C D E F G
1/4″ 11 52.5 45 58 25 30 30
3/8″ 17.5 58 45 76 28 37 37
1/2″

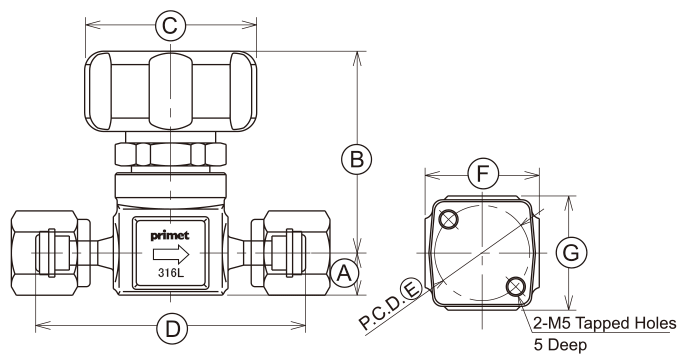

Female Metal Seal

Unit(mm)
Size A B C D E F G
1/4″ 11 52.5 45 70.6 25 30 30
3/8″ 17.5 58 45 100 28 37 37
1/2″

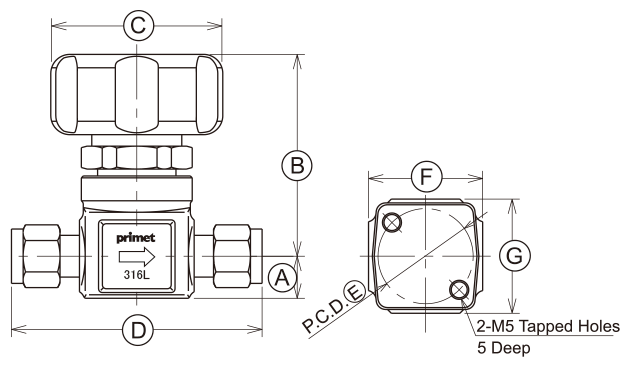

Double Ferrule

Unit(mm)
Size A B C D E F G
1/4″ 11 52.5 45 63.5 25 30 30
3/8″ 17.5 58 45 79.4 28 37 37
1/2″ 17.5 58 45 86 28 37 37

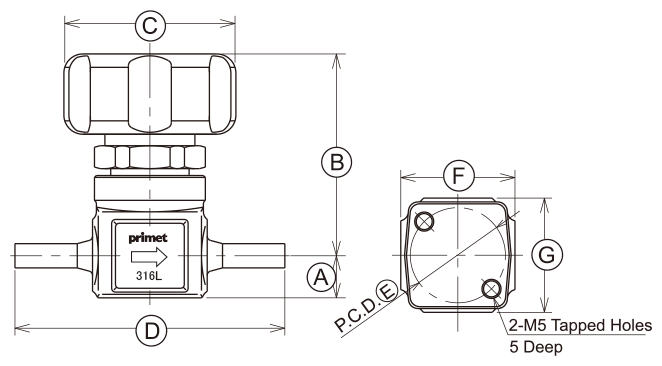

Butt Weld Long

Unit(mm)
Size A B C D E F G
1/4″ 11 52.5 45 89 25 30 30
3/8″ 17.5 58 45 105 28 37 37
1/2″

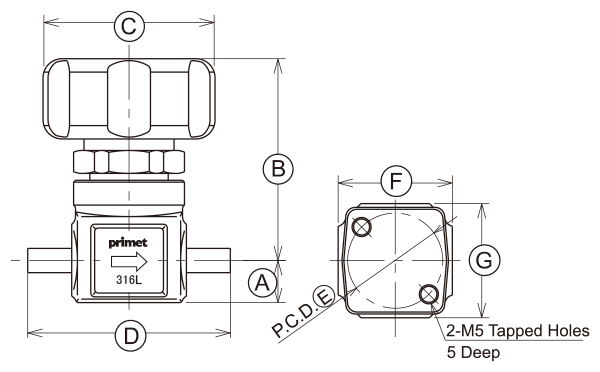

Butt Weld Short

Unit(mm)
Size A B C D E F G
1/4″ 11 52.5 45 44.4 25 30 30
3/8″ 17.5 58 45 55 28 37 37
1/2″
※Specification are subjected to change without prior notice.
