隔膜阀 | PKDV2系列(Handle Type)

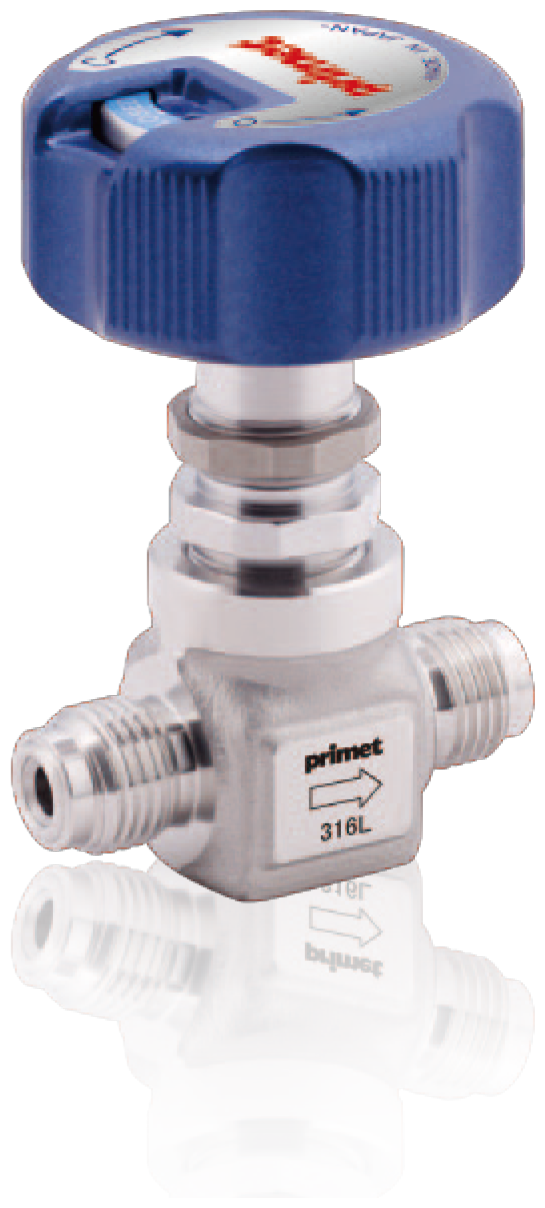

PKDV2系列采用小型阀体，适用于高压流体请求的隔膜阀。另外，阀座部采用阀座托，这样设计使阀座底面那一侧的死角最小化。
采用SUS316L锻造体（双层熔铸材），有各种接头（金属密封、双套圈、连接端焊接）可选择。
款式
| Size | 1/4” | |
|---|---|---|
| Cv value | 0.1 | |
| Max.Operating Pressure | 16.2MPa(G) / 21MPa(G) (Option) | |
| Operating Temp. Range | PCTFE : -10～60℃ / PI : -10～150℃ | |
| External Leakage | Inboard | ≦3×10-12 Pa・m3 ／sec Helium |
| Across Seat | ≦3×10-10 Pa・m3 ／sec Helium | |

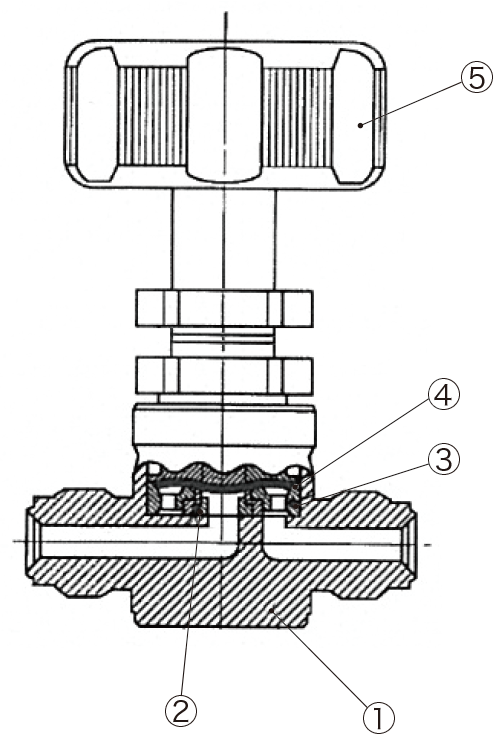

材质
| Part name | 材质 |
|---|---|
| ①Body | SUS316L |
| ②Seat | PCTFE / PI |
| ③Seat Holder | SUS316L |
| ④Diaphragm | Ni-Co Alloy |
| ⑤Handle Handle | Aluminum |
模型

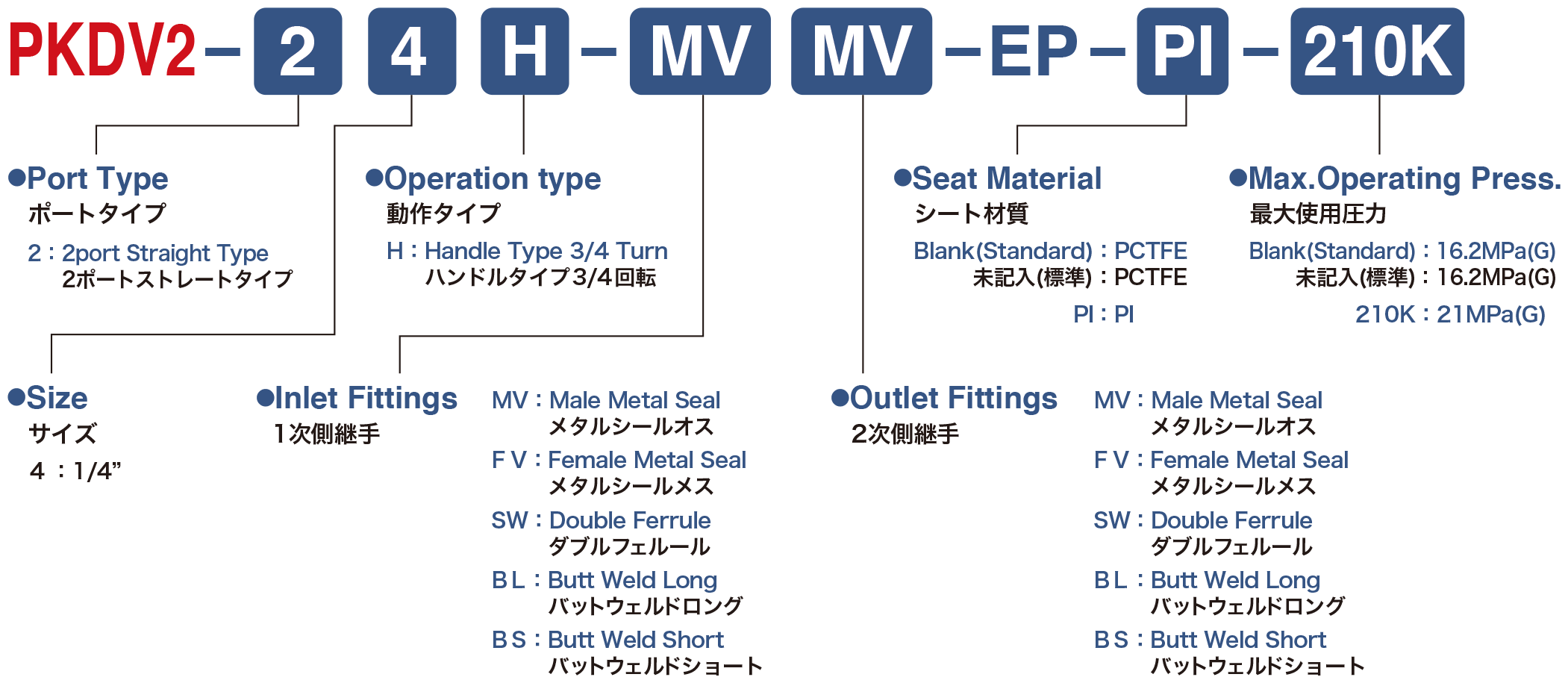

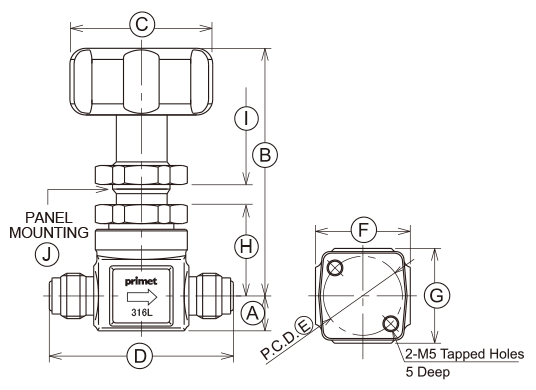

Male Metal Seal
Unit(mm)
| Size | A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/4″ | 11 | 68 | 45 | 52 | 17 | 24 | 25 | 25 | 4 | 17 |

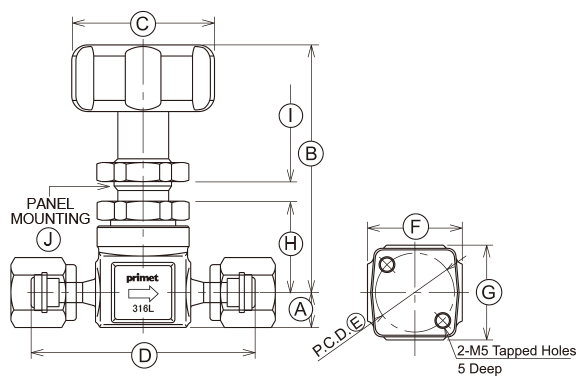

Female Metal Seal
Unit(mm)
| Size | A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/4″ | 11 | 68 | 45 | 66 | 17 | 24 | 25 | 25 | 4 | 17 |

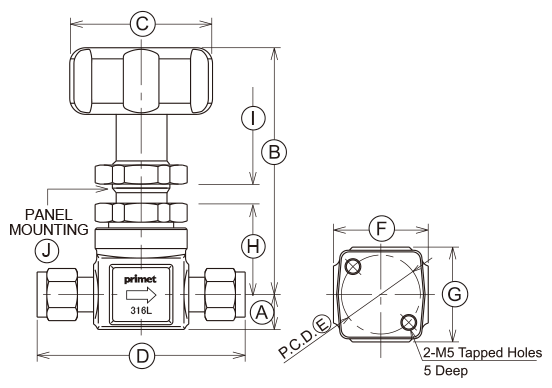

Double Ferrule
Unit(mm)
| Size | A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/4″ | 11 | 68 | 45 | 63.5 | 17 | 24 | 25 | 25 | 4 | 17 |

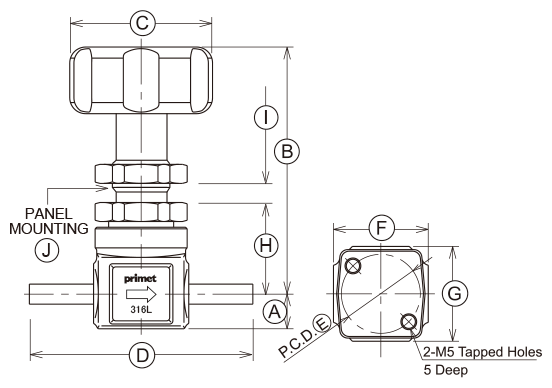

Butt Weld Long
Unit(mm)
| Size | A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/4″ | 11 | 68 | 45 | 47 | 17 | 24 | 25 | 25 | 4 | 17 |

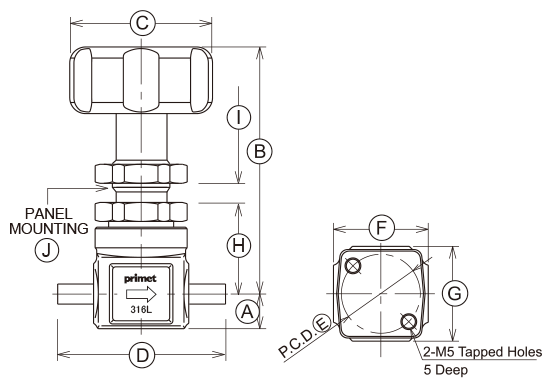

Butt Weld Short
Unit(mm)
| Size | A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/4″ | 11 | 68 | 45 | 44.4 | 17 | 24 | 25 | 25 | 4 | 17 |
