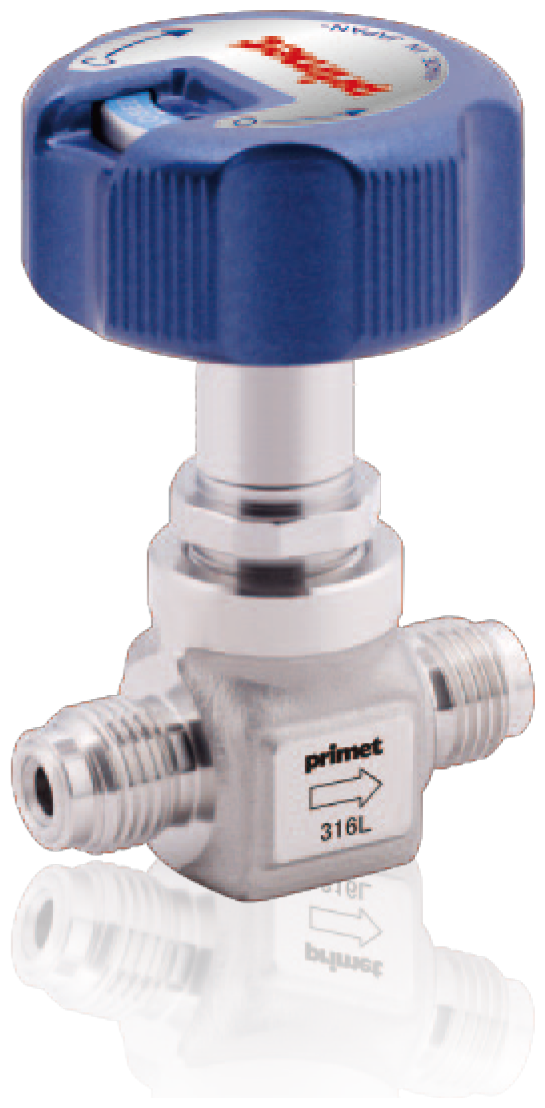

隔膜阀 | PHDV系列(Handle Type)

PHDV系列是适用于高压、高流量的款式。
采用SUS316L锻造体（单层熔铸材），有各种接头（金属密封、连接端焊接）可选择。

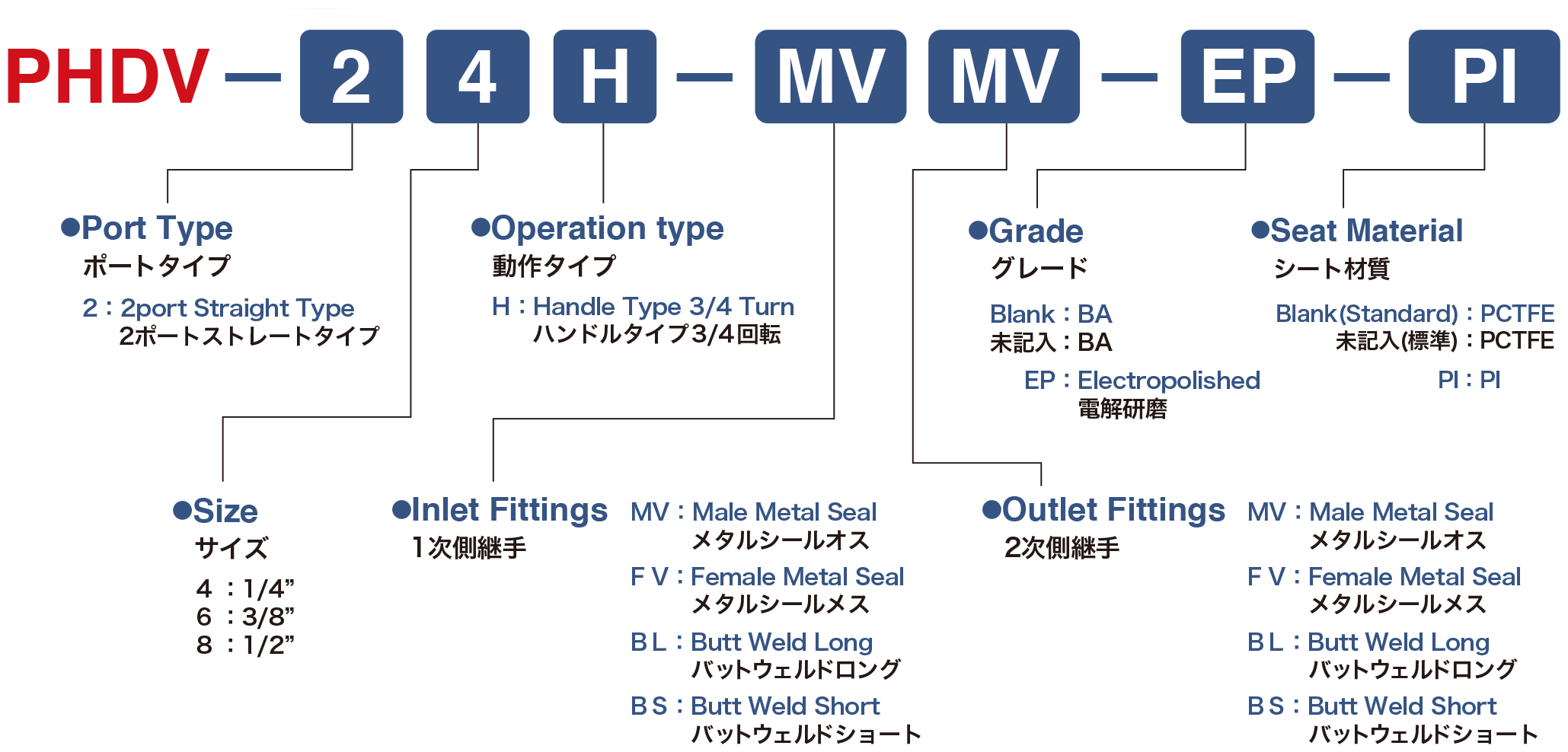

为您的预订提供的规格参数

款式

Size 1/4” 3/8” 1/2”
Cv value 0.25 0.27
Max.Operating Pressure 21MPa(G)
Operating Temp. Range PCTFE : -10～40℃ /
PI : -10～150℃
External Leakage Inboard ≦3×10-12 Pa・m3 ／sec Helium
Across Seat ≦3×10-10 Pa・m3 ／sec Helium

材质

Part name 材质
Body SUS316L
Seat PCTFE / PI
Seat Holder SUS316L
Diaphragm Ni-Co Alloy
Handle　Handle Aluminum

模型

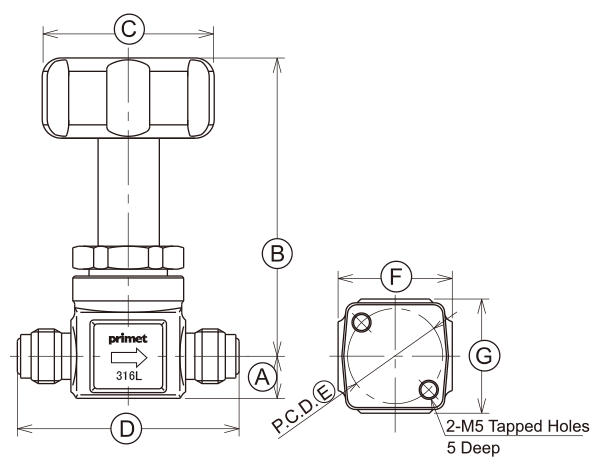

Male Metal Seal

Unit(mm)
Size A B C D E F G
1/4″ 11 71 45 58 25 30 30
3/8″ 17.5 74 45 76 28 37 37
1/2″

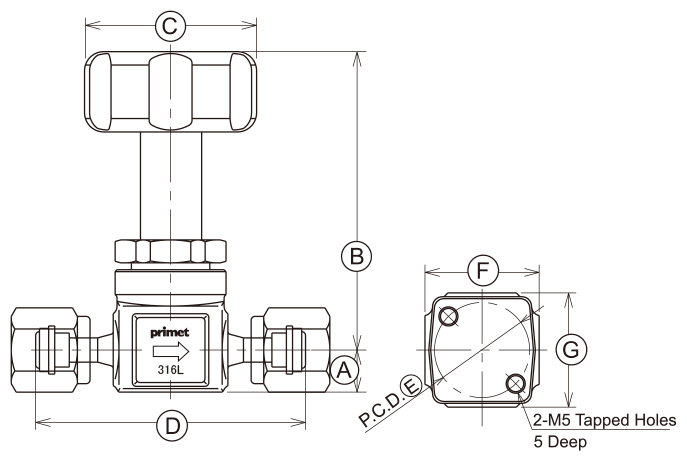

Female Metal Seal

Unit(mm)
Size A B C D E F G
1/4″ 11 71 45 70.6 25 30 30
3/8″ 17.5 74 45 100 28 37 37
1/2″

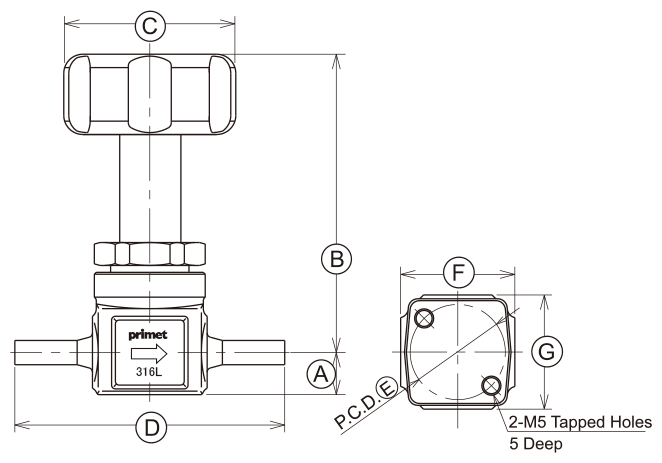

Butt Weld Long

Unit(mm)
Size A B C D E F G
1/4″ 11 71 45 89 25 30 30
3/8″ 17.5 74 45 105 28 37 37
1/2″

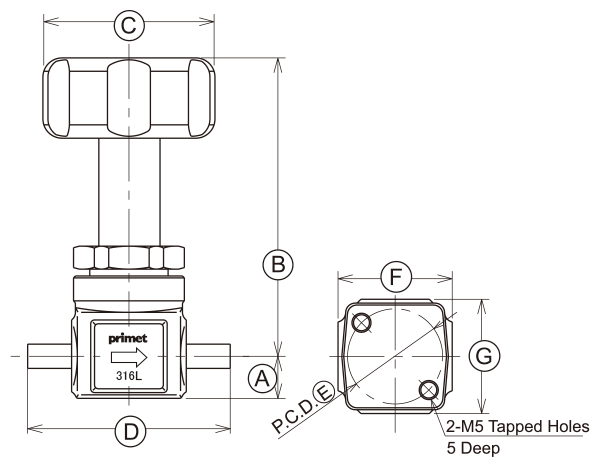

Butt Weld Short

Unit(mm)
Size A B C D E F G
1/4″ 11 71 45 44.4 25 30 30
3/8″ 17.5 74 45 55 28 37 37
1/2″
※Specification are subjected to change without prior notice.
