다이아프램 밸브 | PMTDV2시리즈(Handle Type)

PMTDV2시리즈는、더욱 깨끗하며 내부식성 향상을 위해 더블 재질로 바디를 만들었으며、가스 접촉부는 모두 메탈로 구성되어 고온 사양에 적합한 모델입니다。
SUS316L단조 바디(더블 재질)로、각종 피팅(메탈 실링、Butt Weld)으로 구성 가능합니다。

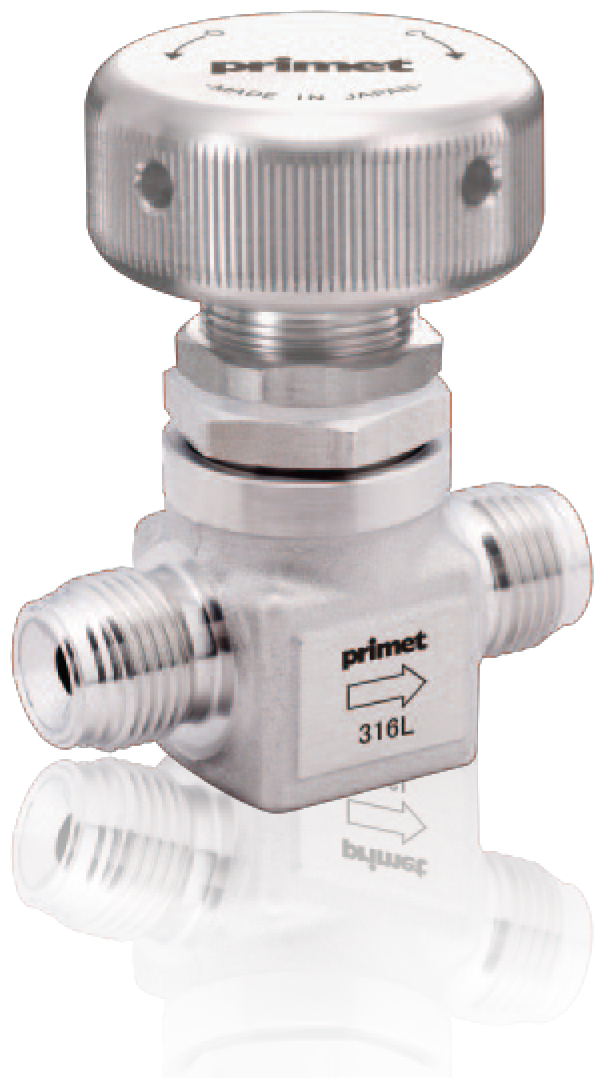

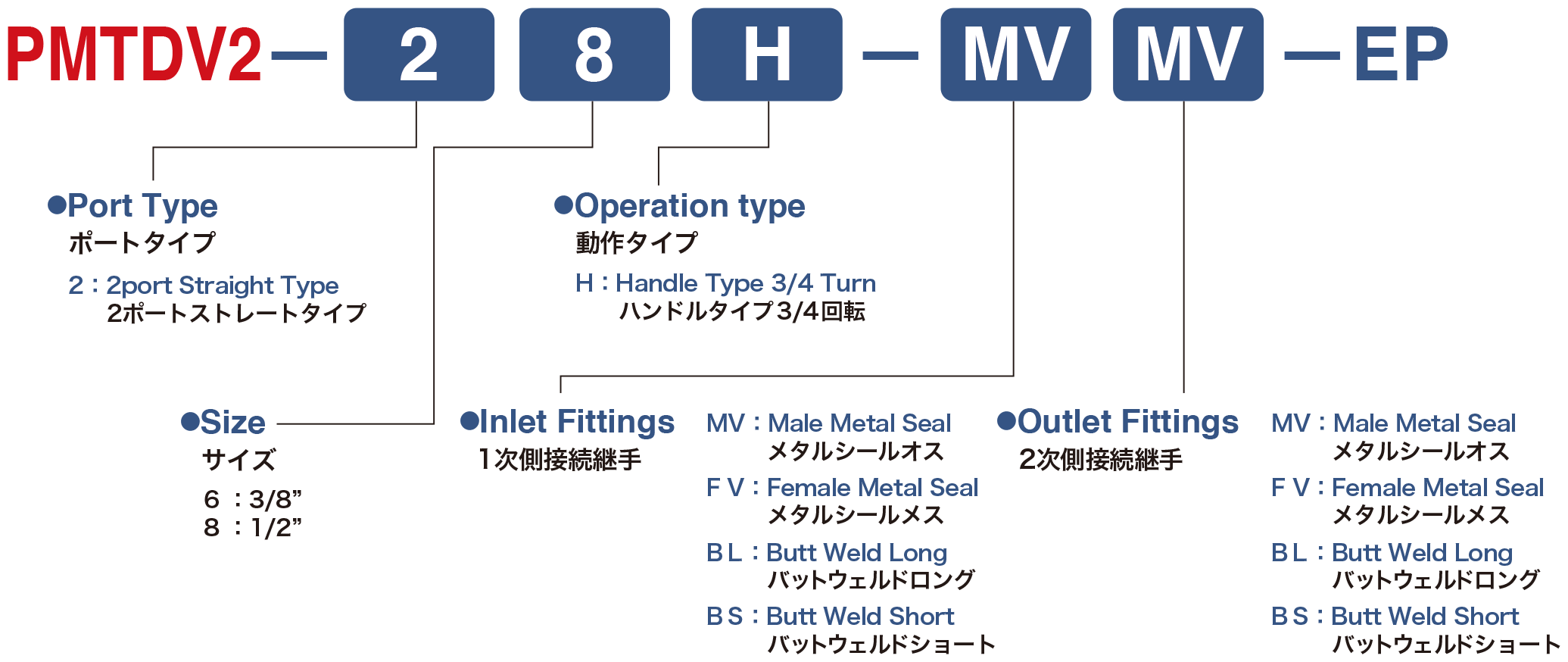

주문을 위한 사양형식

치수규격

Size 3/8” 1/2”
Cv값 0.7
Max.Operating Pressure 1.0MPa(G)
Operating Temp. Range -10～250℃
External Leakage Inboard ≦3×10-12 Pa・m3 ／sec Helium
Across Seat ≦2×10-8 Pa・m3 ／sec Helium

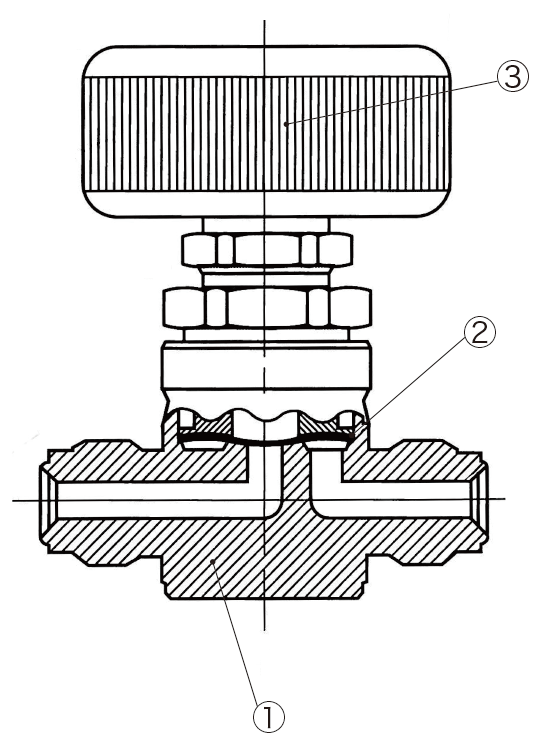

Material

Part name Material
①Body SUS316L
②Diaphragm Ni-Co Alloy
③Handle　Handle SUS304

Model

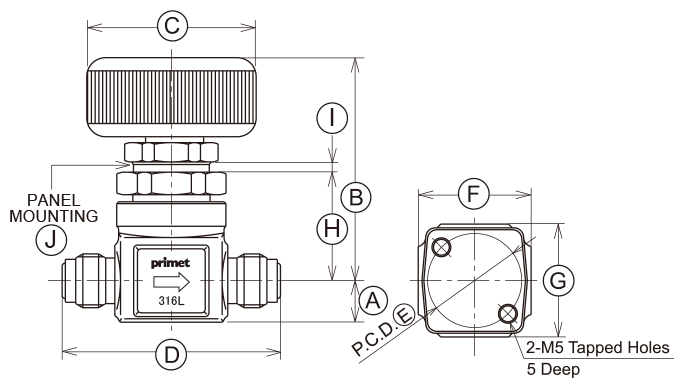

Male Metal Seal

Unit(mm)
Size A B C D E F G H I J
3/8″ 17.5 67.5 45 76 28 37 37 32.5 4 23
1/2″

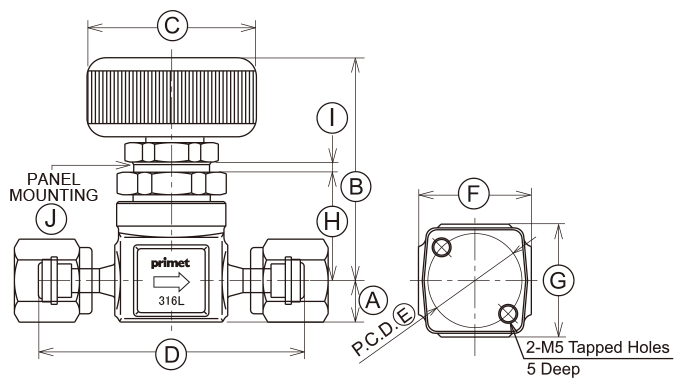

Female Metal Seal

Unit(mm)
Size A B C D E F G H I J
3/8″ 17.5 67.5 45 100 28 37 37 32.5 4 23
1/2″

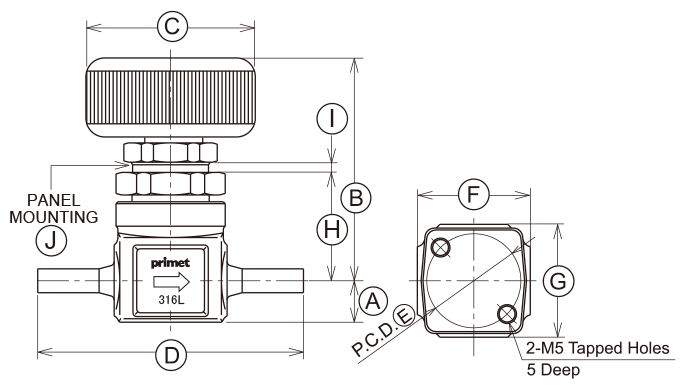

Butt Weld Long

Unit(mm)
Size A B C D E F G H I J
3/8″ 17.5 67.5 45 105 28 37 37 32.5 4 23
1/2″

Butt Weld Short

Unit(mm)
Size A B C D E F G H I J
3/8″ 17.5 67.5 45 55 28 37 37 32.5 4 23
1/2″
※치수규격 are subjected to change without prior notice.
