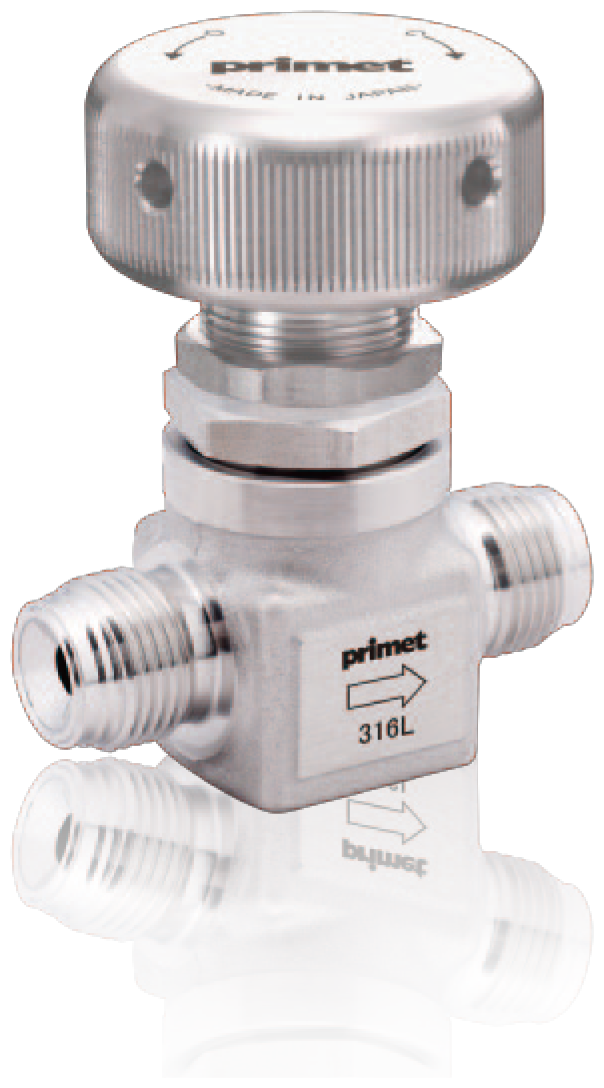

ダイヤフラムバルブ | PMTDV2シリーズ(ハンドルタイプ)
PMTDV2シリーズは、クリーン化や耐食性を向上させるためにダブルメルト材をボディに採用し、接ガス部がオールメタルで構成された高温仕様のモデルになります。
SUS316L鍛造ボディ(ダブルメルト材)で、各種継手(メタルシール、バットウェルド)に対応しております。
仕様
Size サイズ | 3/8” | 1/2” | |
---|---|---|---|
Cv value Cv値 | 0.7 | ||
Max.Operating Pressure 最大使用圧力 | 1.0MPa(G) | ||
Operating Temp. Range 使用温度範囲 | -10~250℃ | ||
External Leakage 外部漏量 |
Inboard | ≦3×10-12 Pa・m3 /sec Helium | |
Across Seat | ≦2×10-8 Pa・m3 /sec Helium |

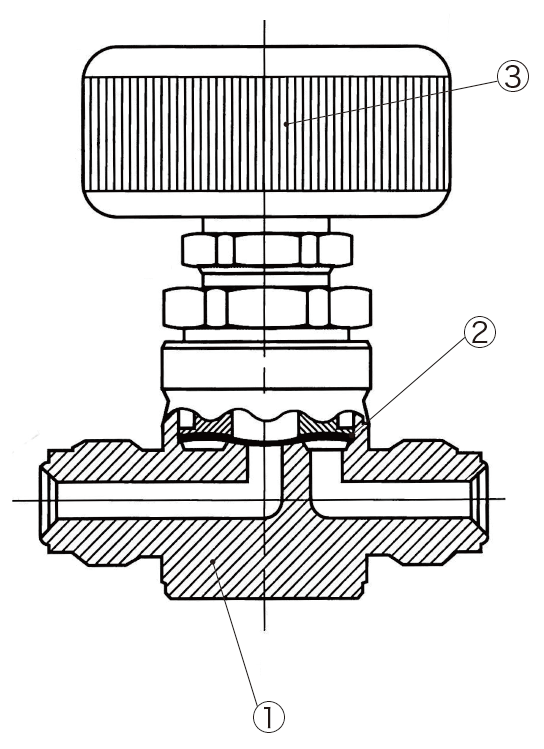

材質
Part name 部品名 | Material 材質 |
---|---|
①Body ボディ | SUS316L |
②Diaphragm ダイヤフラム | Ni-Co Alloy |
③Handle ハンドル | SUS304 |

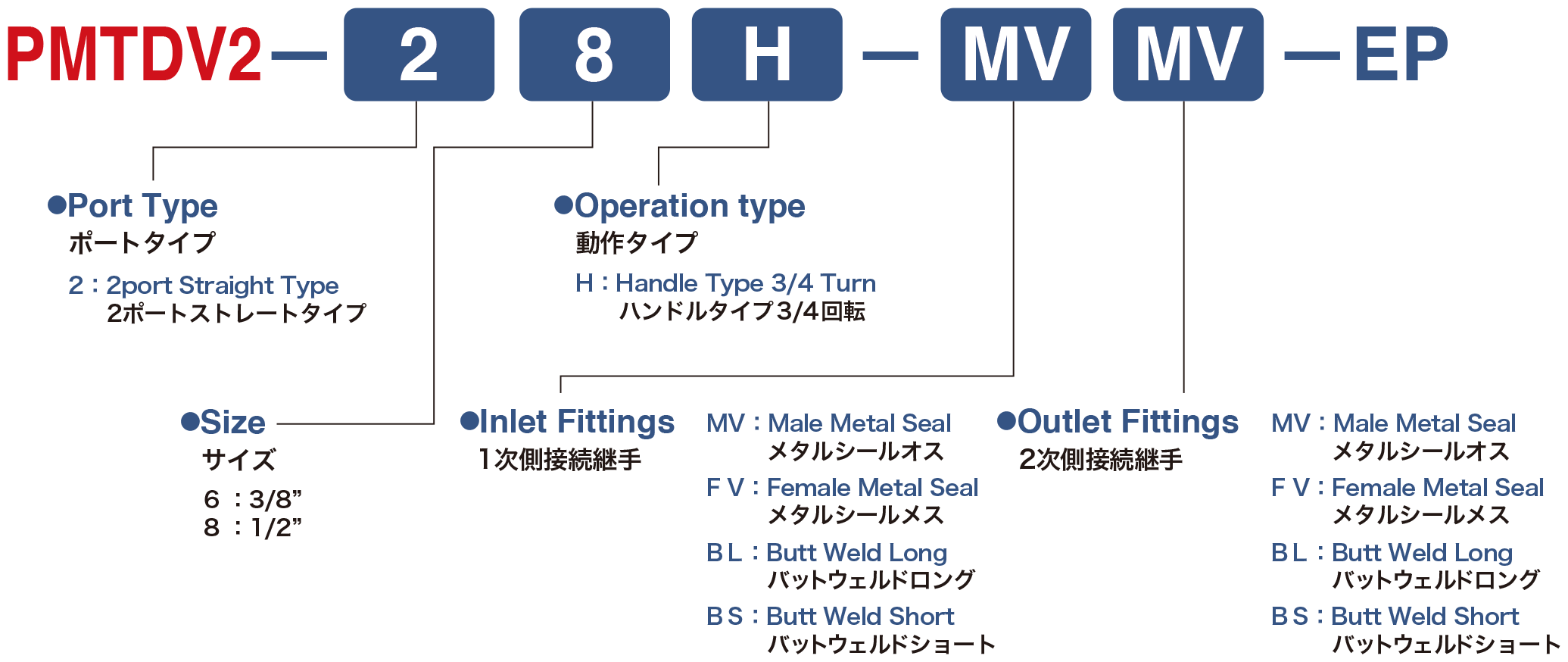

モデル

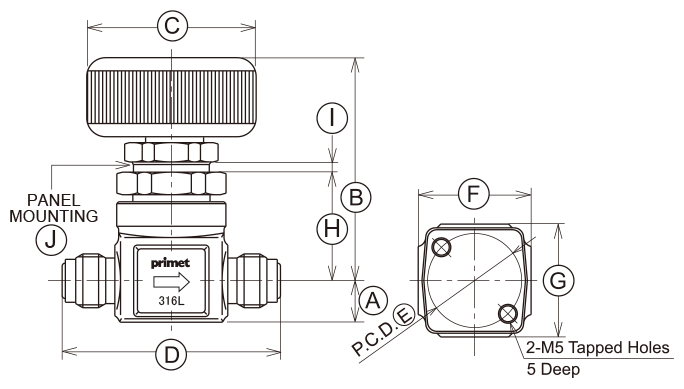

Male Metal Seal メタルシールオス
Unit(mm)/単位(mm)
Size | A | B | C | D | E | F | G | H | I | J |
---|---|---|---|---|---|---|---|---|---|---|
3/8″ | 17.5 | 67.5 | 45 | 76 | 28 | 37 | 37 | 32.5 | 4 | 23 |
1/2″ |

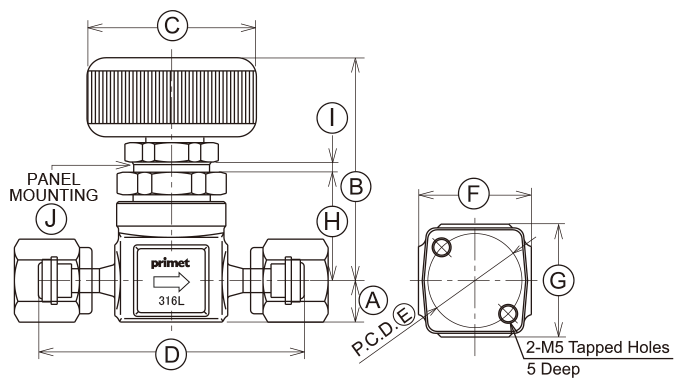

Female Metal Seal メタルシールメス
Unit(mm)/単位(mm)
Size | A | B | C | D | E | F | G | H | I | J |
---|---|---|---|---|---|---|---|---|---|---|
3/8″ | 17.5 | 67.5 | 45 | 100 | 28 | 37 | 37 | 32.5 | 4 | 23 |
1/2″ |

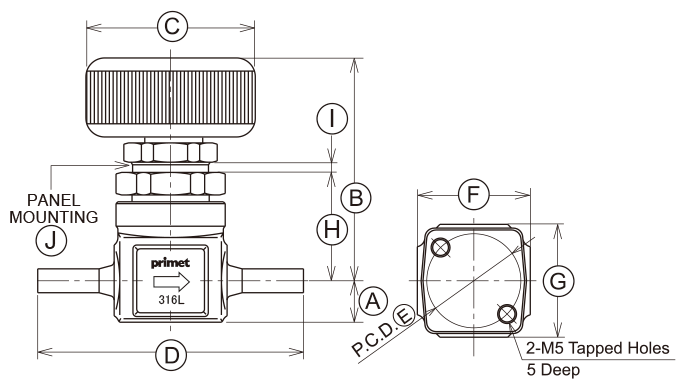

Butt Weld Long バットウェルドロング
Unit(mm)/単位(mm)
Size | A | B | C | D | E | F | G | H | I | J |
---|---|---|---|---|---|---|---|---|---|---|
3/8″ | 17.5 | 67.5 | 45 | 105 | 28 | 37 | 37 | 32.5 | 4 | 23 |
1/2″ |
Butt Weld Short バットウェルドショート
Unit(mm)/単位(mm)
Size | A | B | C | D | E | F | G | H | I | J |
---|---|---|---|---|---|---|---|---|---|---|
3/8″ | 17.5 | 67.5 | 45 | 55 | 28 | 37 | 37 | 32.5 | 4 | 23 |
1/2″ |
※Specification are subjected to change without prior notice.
製品改良のため予告なく仕様を変更する場合があります。
