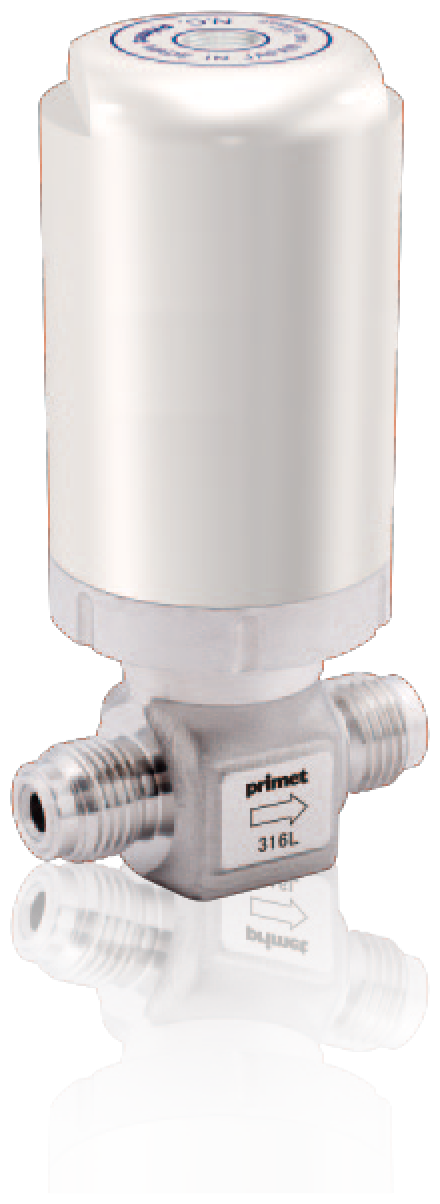

ダイヤフラムバルブ | PKDV2シリーズ(ニューマチックタイプ)

PKDV2シリーズは、コンパクトなボディを採用した高圧流体のアプリケーションに適したダイヤフラムバルブです。また、シート部にシートホルダーを採用し、シート底面側のデットスペースが最小になるように設計されております。
SUS316L鍛造ボディ(ダブルメルト材)で、各種継手(メタルシール、ダブルフェルール、バットウェルド)に対応しております。

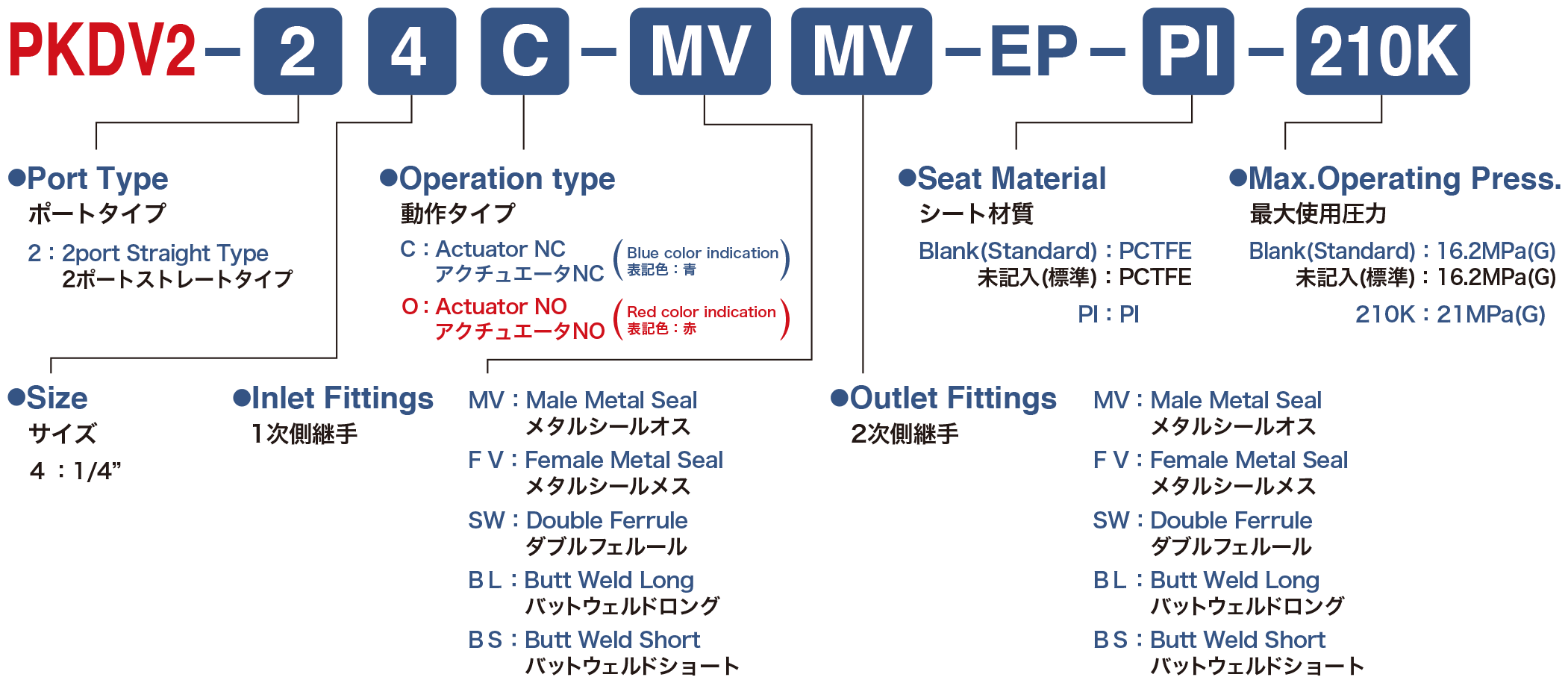

ご注文のための仕様型式

仕様

Size　サイズ 1/4”
Cv value　Cv値 0.1
Max.Operating Pressure　最大使用圧力 16.2MPa(G) / 21MPa(G) (Option)
Operating Temp. Range　使用温度範囲 PCTFE : -10～60℃ / PI : -10～150℃
External Leakage
外部漏量		 Inboard ≦3×10-12 Pa・m3 ／sec Helium
Across Seat ≦3×10-10 Pa・m3 ／sec Helium

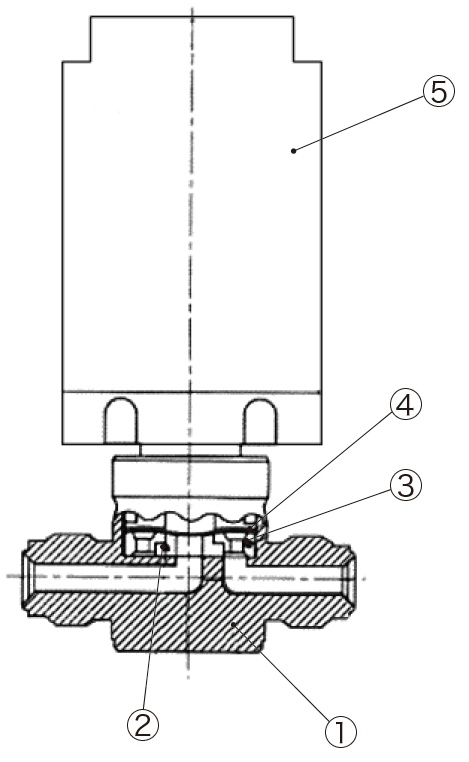

材質

Part name　部品名 Material　材質
①Body　ボディ SUS316L
②Seat　シート PCTFE / PI
③Seat Holder　シートホルダー SUS316L
④Diaphragm　ダイヤフラム Ni-Co Alloy
⑤Handle　ハンドル Aluminum

モデル

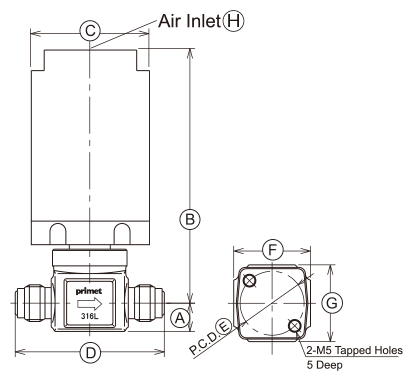

Male Metal Seal メタルシールオス

Unit(mm)/単位(mm)
Size A B C D E F G H
1/4″ 11 87 40 52 17 24 25 Rc1/8

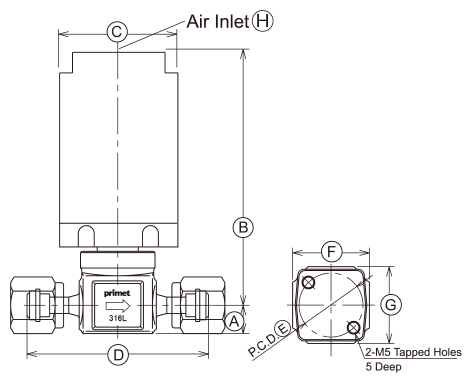

Female Metal Seal　　メタルシールメス

Unit(mm)/単位(mm)
Size A B C D E F G H
1/4″ 11 87 40 66 17 24 25 Rc1/8

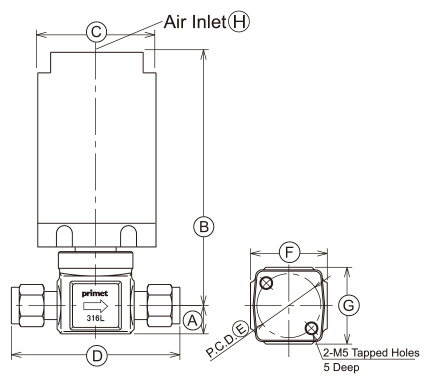

Double Ferrule　　ダブルフェルール

Unit(mm)/単位(mm)
Size A B C D E F G H
1/4″ 11 87 40 63.5 17 24 25 Rc1/8

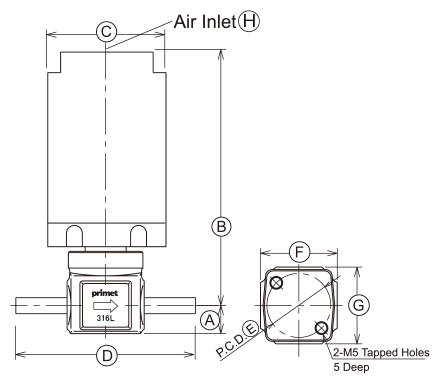

Butt Weld Long バットウェルドロング

Unit(mm)/単位(mm)
Size A B C D E F G H
1/4″ 11 87 40 47 17 24 25 Rc1/8

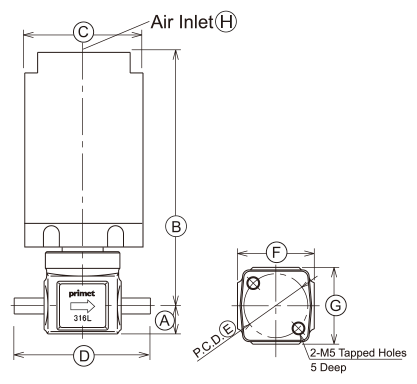

Butt Weld Short バットウェルドショート

Unit(mm)/単位(mm)
Size A B C D E F G H
1/4″ 11 87 40 44.4 17 24 25 Rc1/8
※Specification are subjected to change without prior notice.
製品改良のため予告なく仕様を変更する場合があります。
