Diaphragm valve Product Line

Classification / Cv value Max. Operating Pressure / Temperature Double Melt Material Single Melt Material

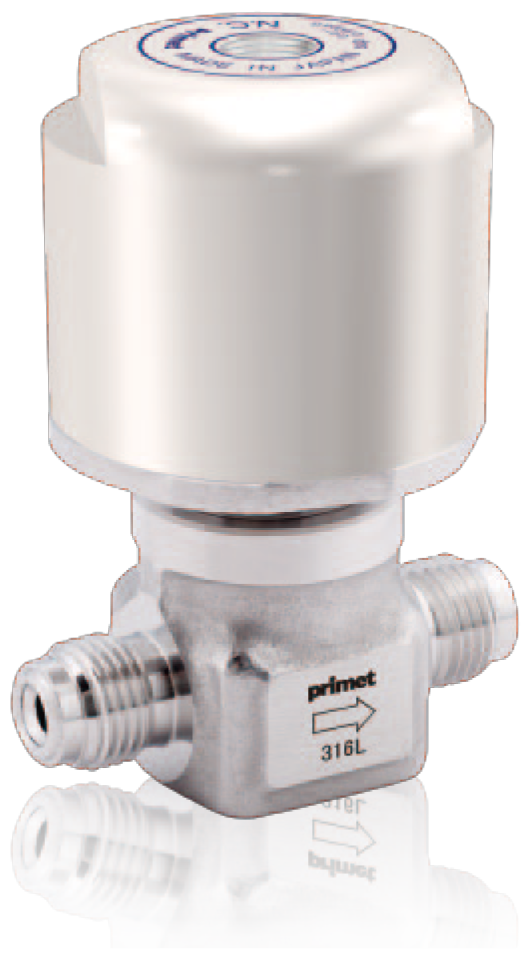

Standard Specifications
Cv Value
・0.27（1/4″）
・0.65（3/8″＆1/2″）		 1MPa（G）
-10～80℃
PDV2-※※H
（Handle）
PDV2-※※C/O
（Pneumatic）
PDV-※※H
（Handle）
PDV-※※C/O
（Pneumatic）

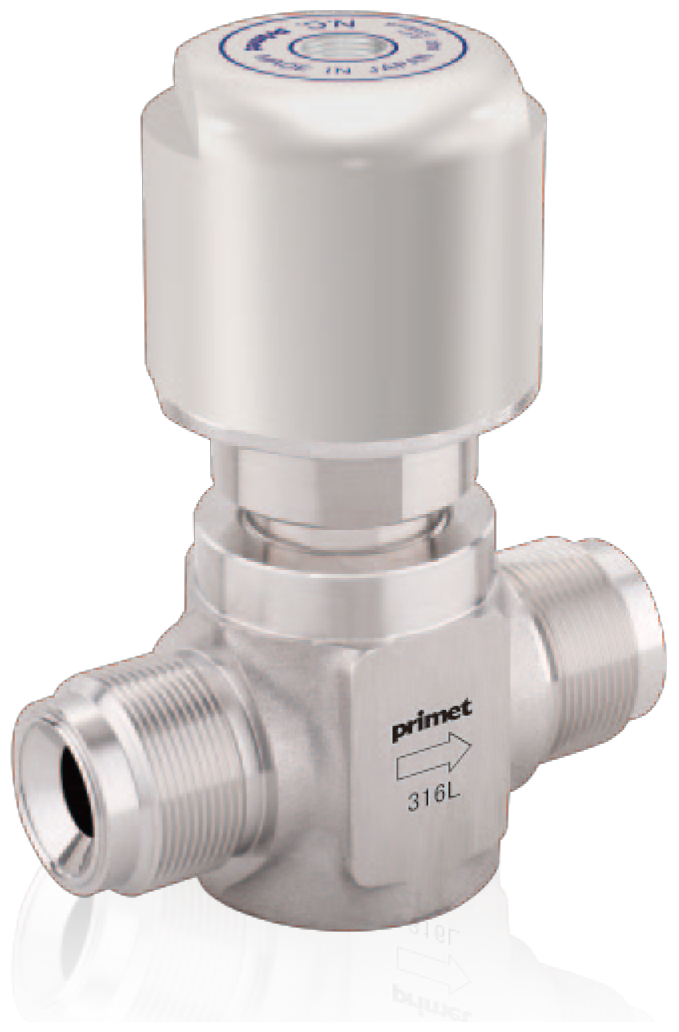

High Flow
Cv Value
・2.2（3/4″）		 1MPa（G）
-10～60℃（PCTFE）
-10～150℃（PFA）
PHFDV-※※H
（Handle）
PHFDV-※※C/O
（Pneumatic）
High Temperature
Cv Value
・0.7（3/8″＆1/2″）		 1MPa（G）
-10～250℃
PMTDV2-※※H
（Handle）
PMTDV2-※※C/O
（Pneumatic）

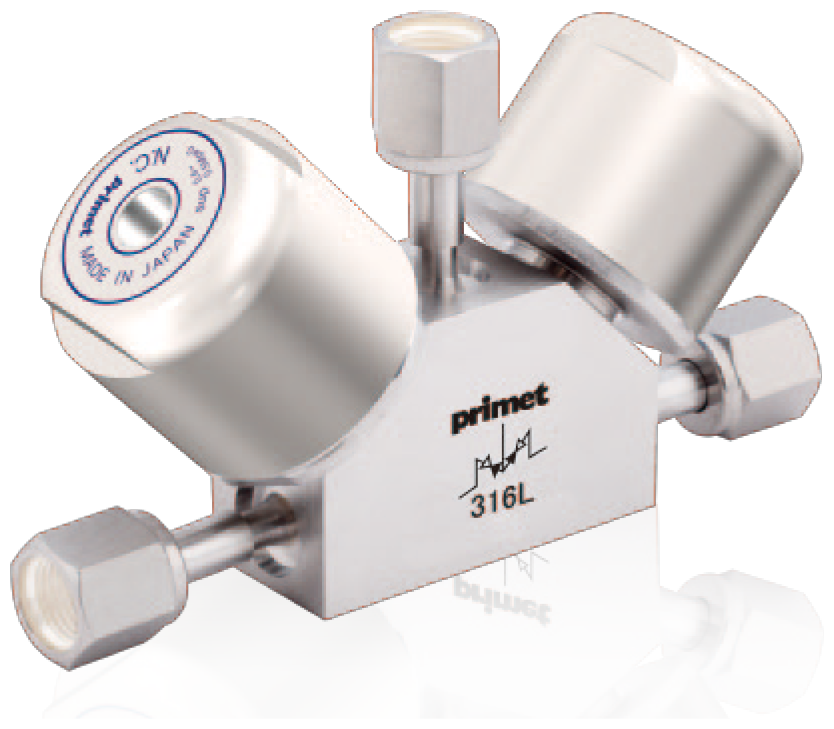

Mono Block
Cv Value
・0.1（Compact）
・0.3（Standard）		 1MPa（G）
-10～60℃（PCTFE）
-10～150℃（PFA）
PBDV2-※※H
（Handle）
PBDV2-※※C/O
（Pneumatic）
PBDV-※※H
（Handle）
PBDV-※※C/O
（Pneumatic）

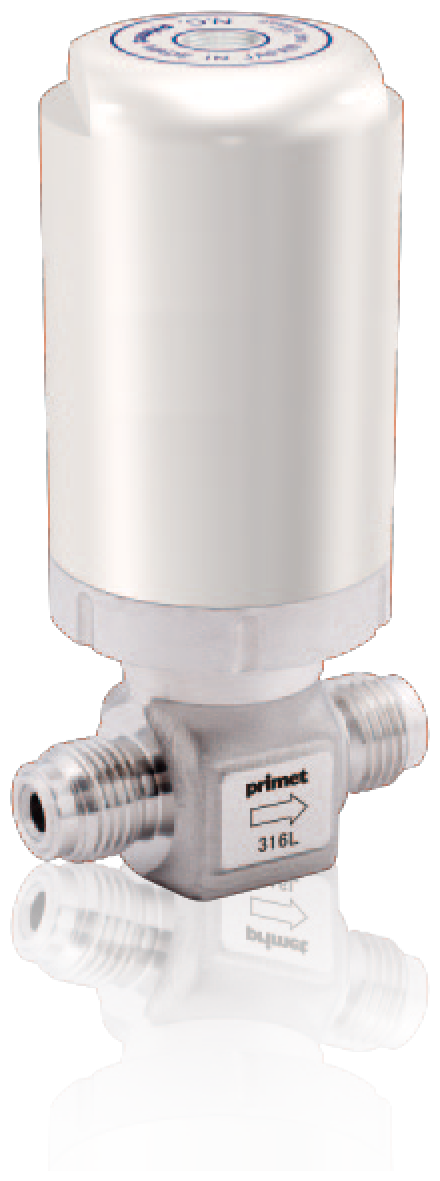

High Pressure
Cv Value
・0.1（1/4″）		 16.2MPa（G）
-10～60℃（PCTFE）
-10～150℃（PFA）
PKDV2-※※H
（Handle）
PKDV2-※※C/O
（Pneumatic）
PKDV-※※H
（Handle）
PKDV-※※C/O
（Pneumatic）

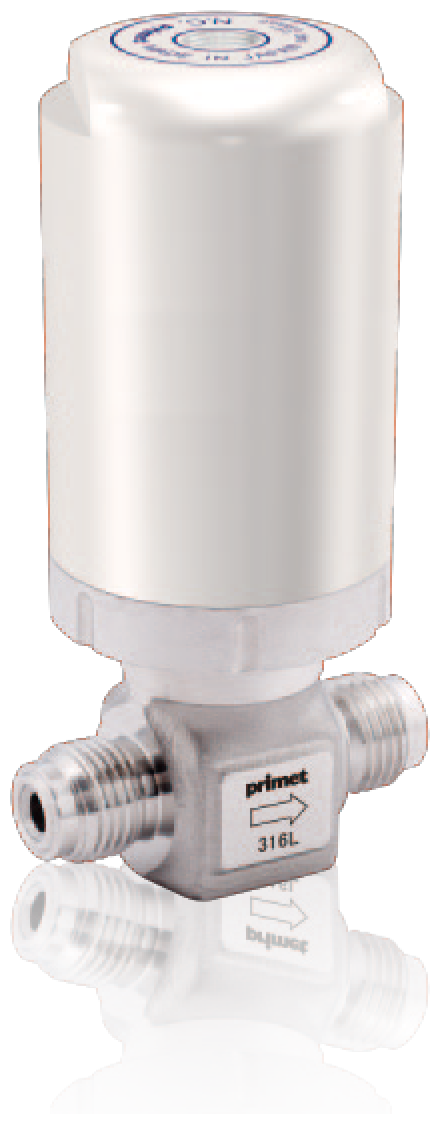

High Pressure・High Flow
Cv Value
・0.25（1/4″）
・0.27（3/8″＆1/2″）		 21MPa（G）
-10～40℃（PCTFE）
-10～150℃（PFA）
PHDV2-※※H
（Handle）
PHDV2-※※C/O
（Pneumatic）
PHDV-※※H
（Handle）
PHDV-※※C/O
（Pneumatic）
HOOKUP
Cv Value
・0.27（1/4″）
・0.65（3/8″＆1/2″）		 1MPa（G）
-10～80℃
LPDV -※※H
（Handle）
