ベローズバルブ | PSBVシリーズ(ユニオン)

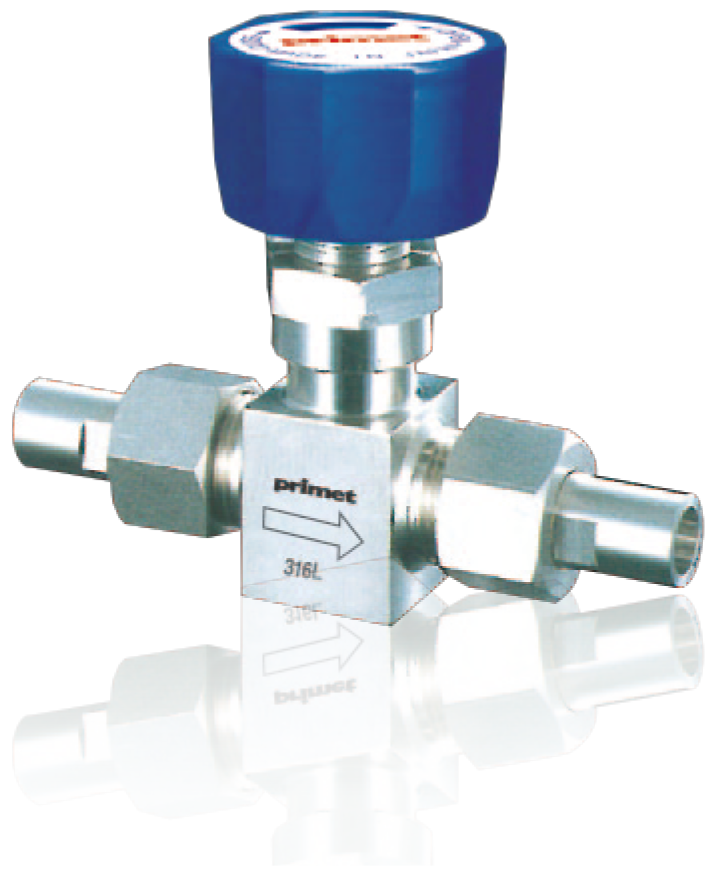

プライメットミニベローズバルブPSBV シリーズは本体にSUS316Lの機械加工品を採用しています。更にベローズにもSUS316Lを採用し、弁の完全密閉性を確立した構造になっております。
4 種類の継手( メタルシール、ダブルフェルール、溶接、ユニオン) に対応しています。

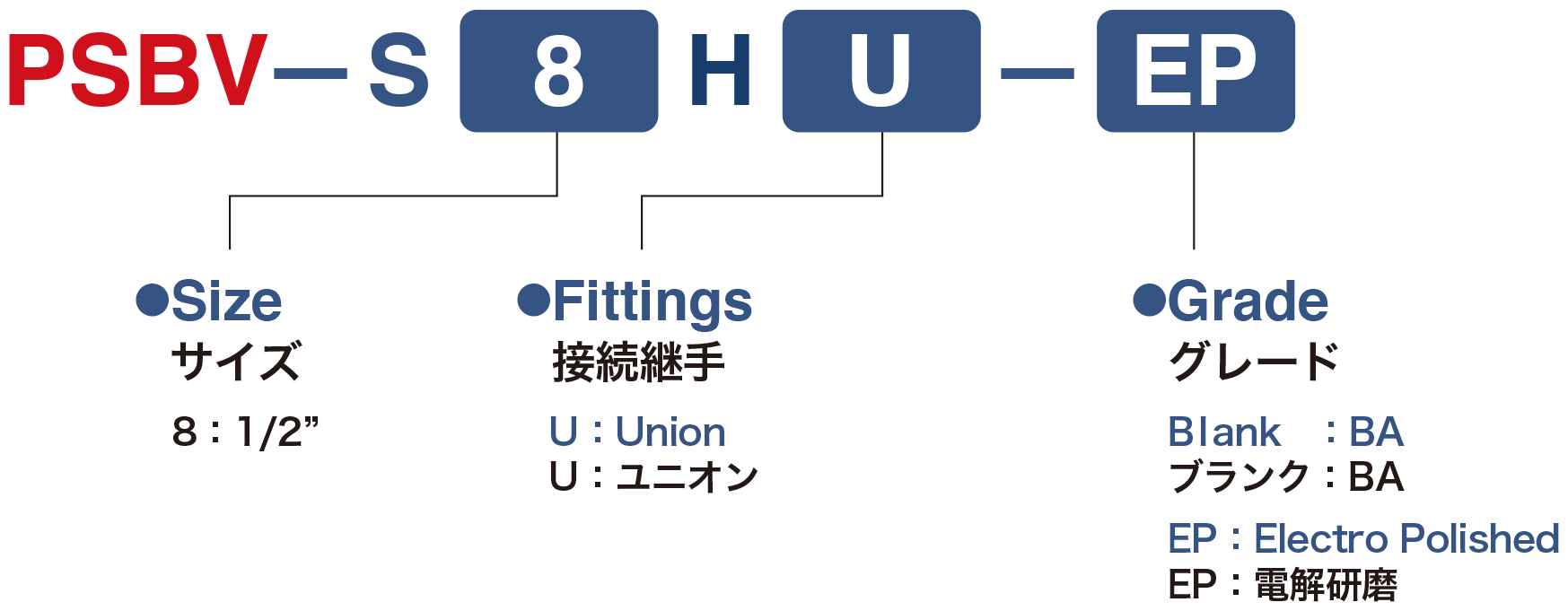

ご注文のための仕様型式

仕様

Size Temperature
(℃)		 Working Pressure
(MPa)		 Orifice Diameter
(mm)		 Cv
Flow Coefficient
PSBV-S8HU -10℃～80℃ Vac.～1.0 7 1.1

材質

Part name Material
Body SUS316L
Bellows SUS316L
Stem SUS316L
Disk PCTFE
Bonnet SUS304
Bonnet Gasket PCTFE

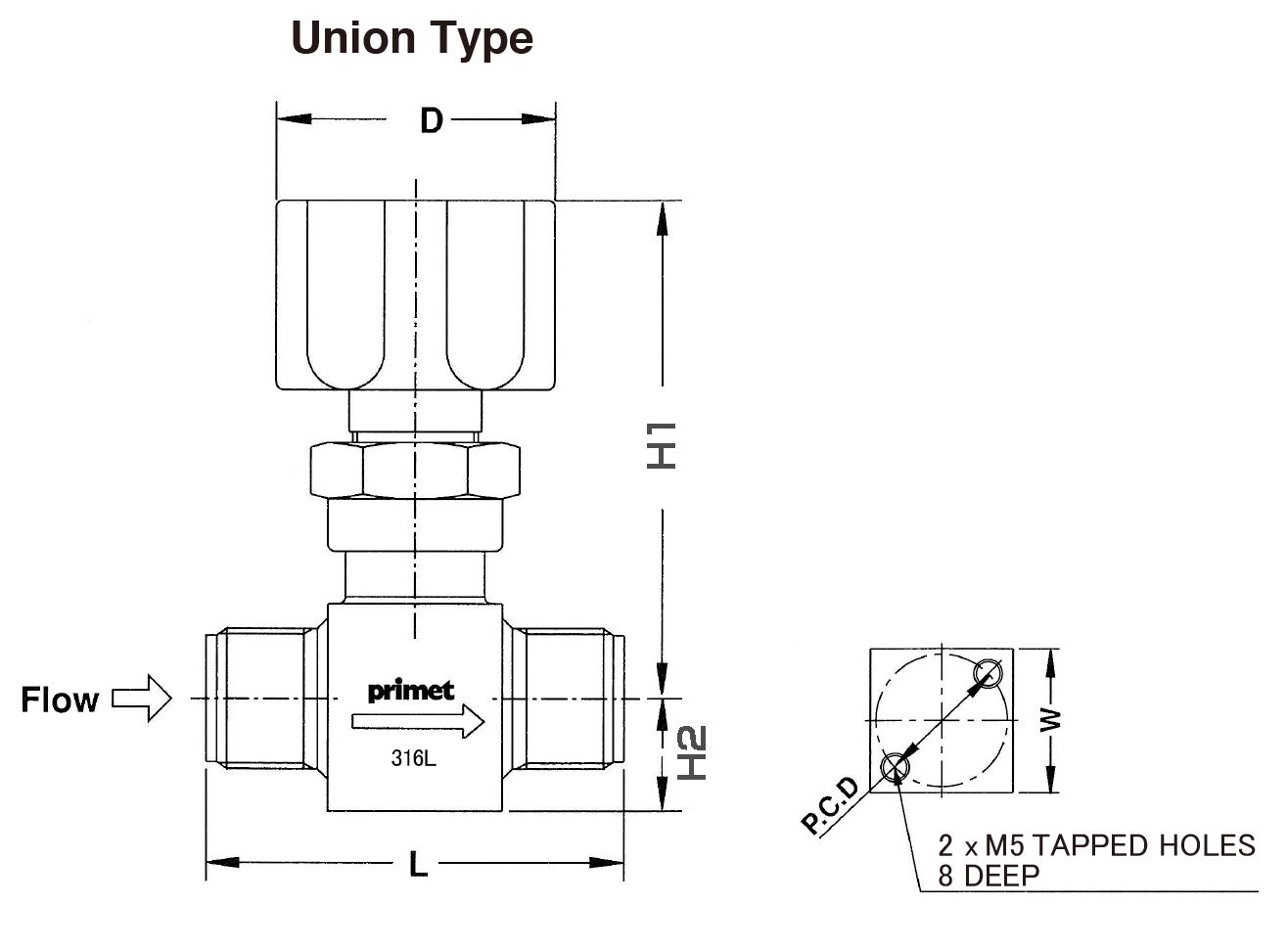

モデル

Union Type

Unit(mm)/単位(mm)
Model Size H1 H2 L D W P.C.D
Union 8A 71 16 60 40 25 23
※Specification are subjected to change without prior notice.
製品改良のため予告なく仕様を変更する場合があります。
