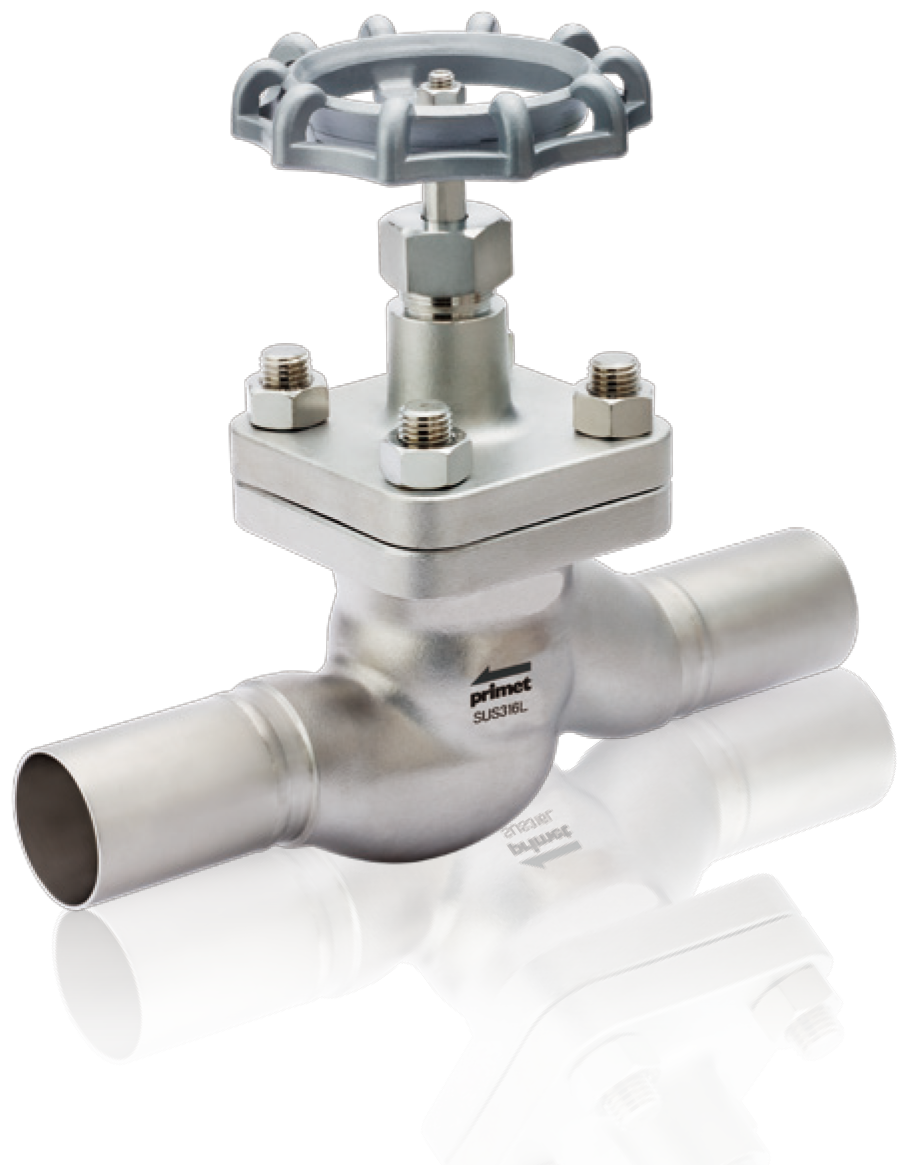

PLBVシリーズ（32A～100A）

PLBVシリーズはプライメットベローズバルブの大型シリーズとして位置づけられます。鋳造ボディを採用し、接続サイズは、32A～100Aに対応しております。接続継手は、標準がバットウェルドになります。

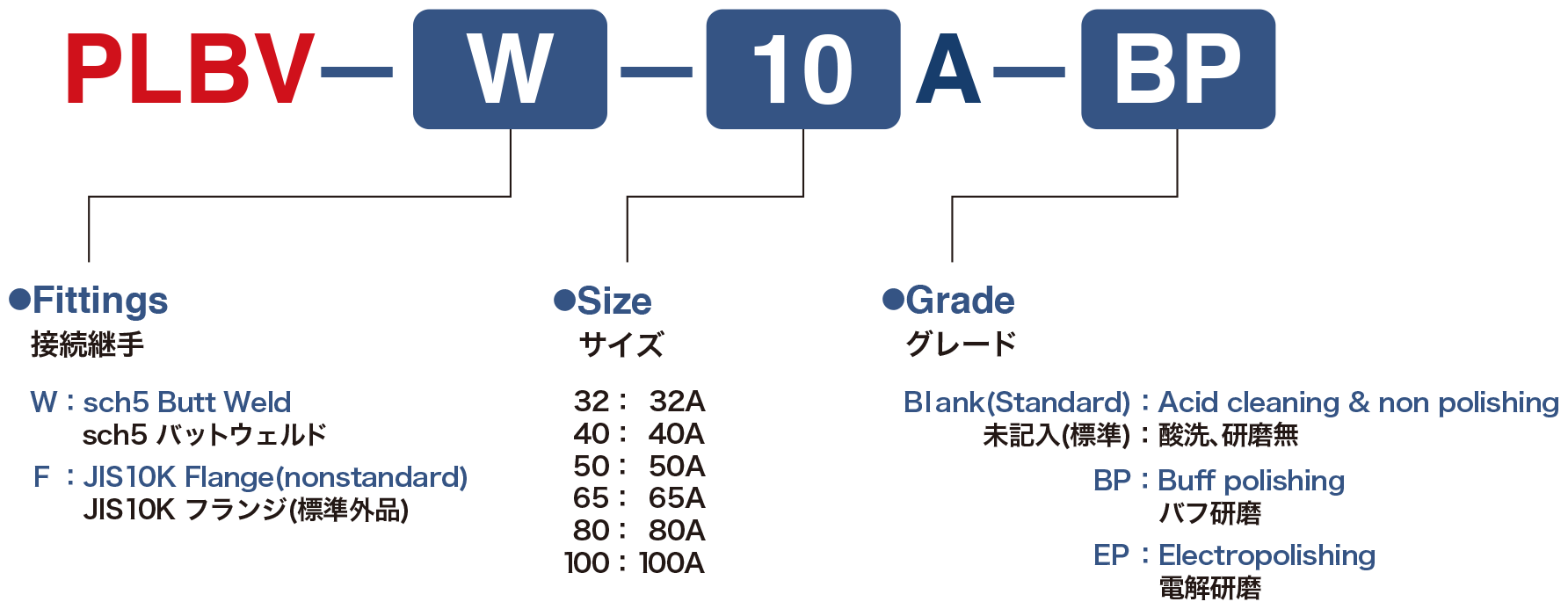

ご注文のための仕様型式

仕様

Model
モデル		 Body Size
ボディサイズ		 Flow Coefficient
（CV値）		 Max. Operating Pressure
最大使用圧力		 Operating Temp. Range
使用温度範囲		 He LEAK RATE
Inboard Across Seat
PLBV-W 32A 26 1MPa(G) -10℃～80℃ 1.0×10-6 Pa・㎥／sec He 1.0×10-6 Pa・㎥／sec He
40A 29
50A 44
65A 81
80A 132
100A 200

材質

Part name Material
Body SCS16A
Bellows SUS316L
Disk PTFE
Bonnet SCS13A
Bonnet Gasket PTFE

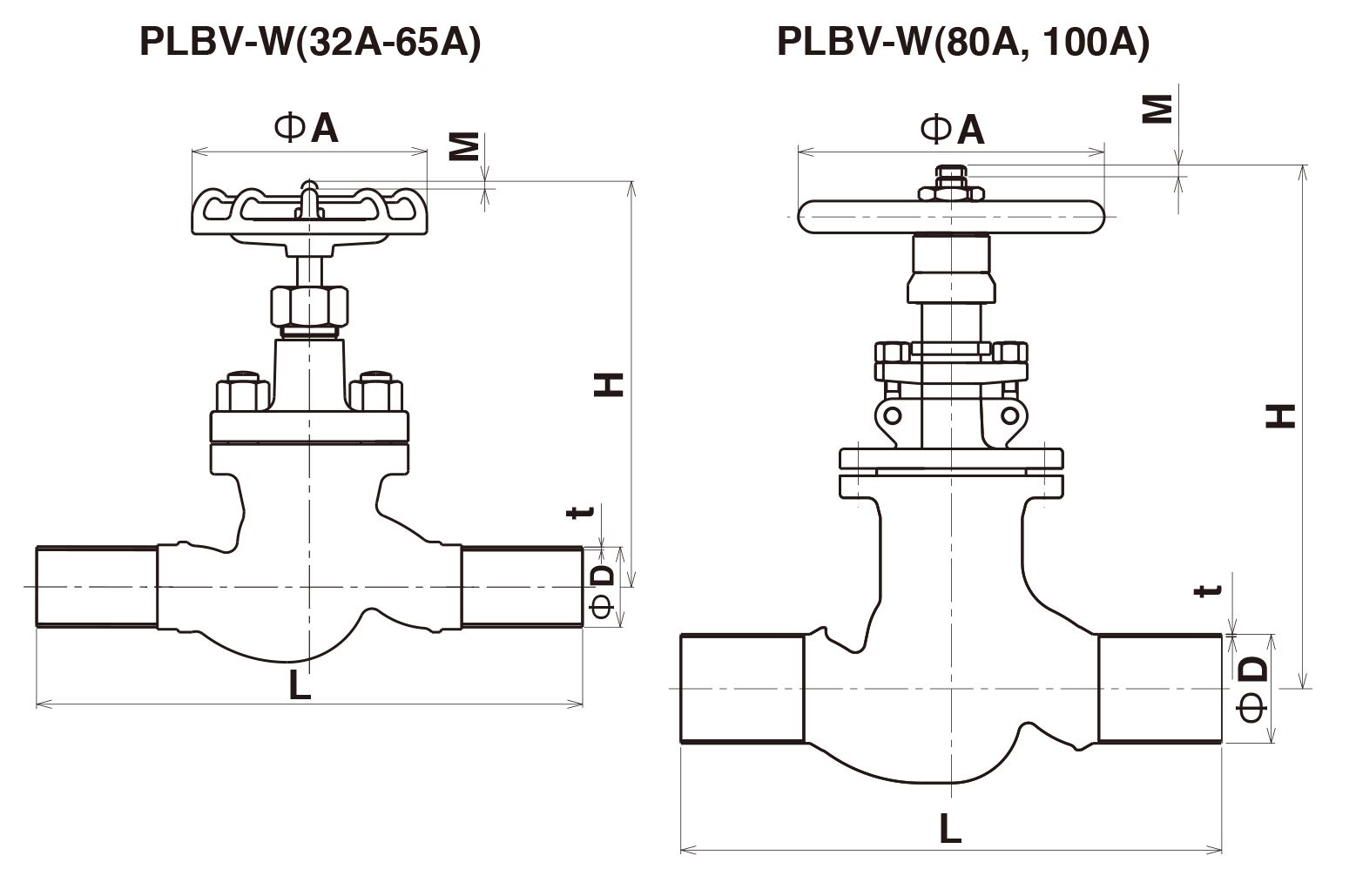

形状とサイズ

※65Aのハンドル形状は図中のイメージとは異なります。
Unit(mm)/単位(mm)
Model Size D t L H M A
PLBV-W-□A 32A 42.7 1.65 292 (224) 12 125
40A 48.6 1.65 292 (224) 12 125
50A 60.5 1.65 330 (279) 15 140
65A 76.3 2.1 345 (320) 20 160
80A 89.1 2.1 442 (444) 26 250
100A 114.3 2.1 493 (500) 31 280

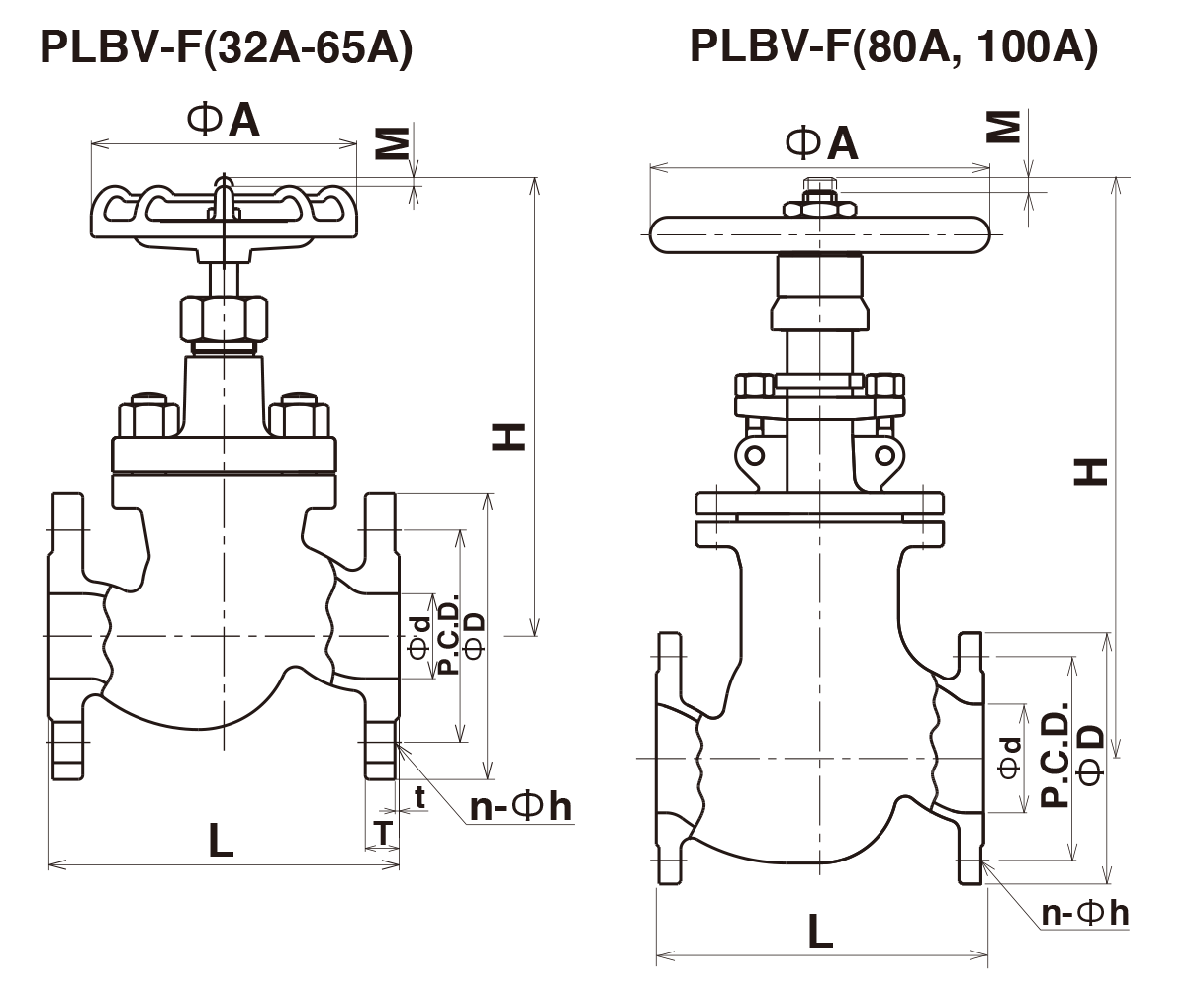

※65Aのハンドル形状は図中のイメージとは異なります。
Unit(mm)/単位(mm)
Model Size d D L H M A n-Φh P.C.D.
PLBV-F-□A 32A 32 135 165 (224) 12 125 4-Φ19 100
40A 40 140 165 (224) 12 125 4-Φ19 105
50A 50 155 203 (279) 15 140 4-Φ19 120
65A 65 175 216 (320) 20 160 4-Φ19 140
80A 80 185 241 (444) 26 250 8-Φ19 150
100A 100 210 292 (500) 31 280 8-Φ19 175
※Specification are subjected to change without prior notice.
製品改良のため予告なく仕様を変更する場合があります。
