ベローズバルブ | PSBVシリーズ(ダブルフェルール、バットウェルド)

プライメットミニベローズバルブPSBV シリーズは本体にSUS316Lの機械加工品を採用しています。更にベローズにもSUS316Lを採用し、弁の完全密閉性を確立した構造になっております。
4 種類の継手( メタルシール、ダブルフェルール、溶接、ユニオン) に対応しています。

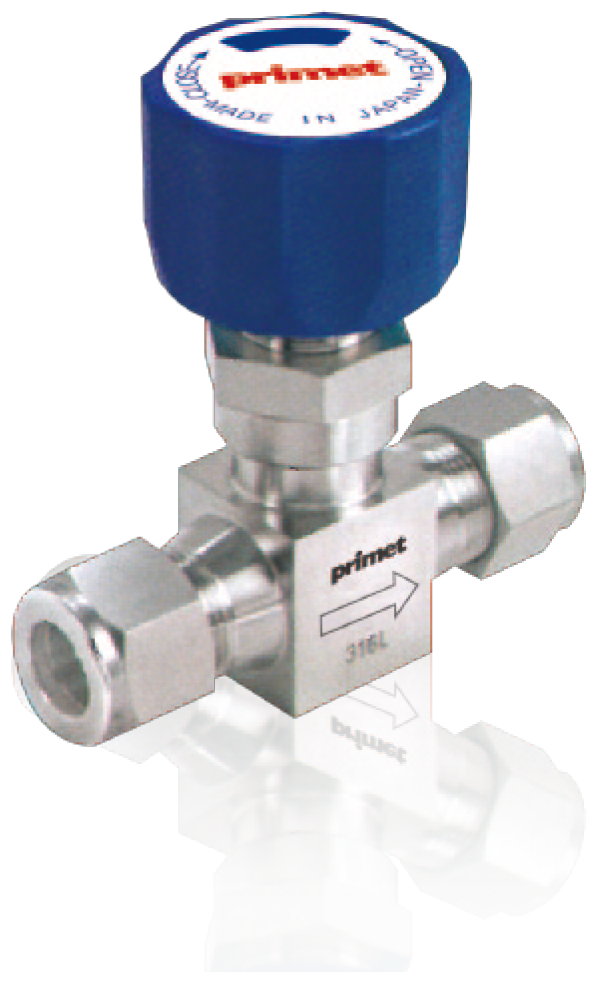

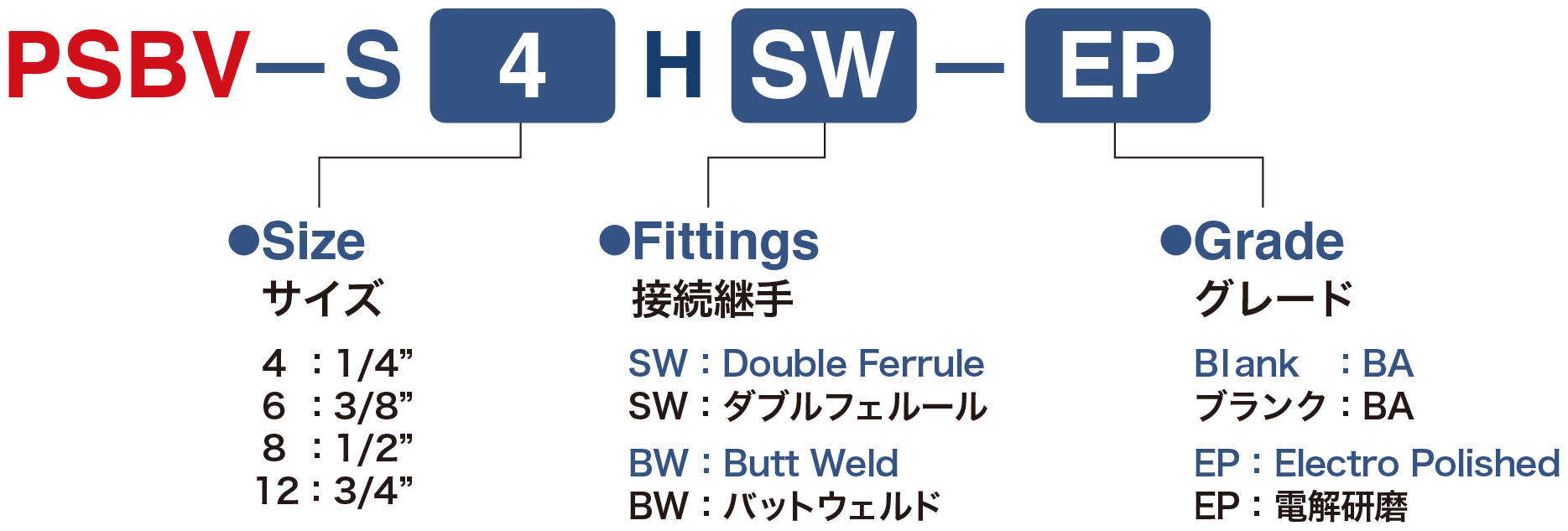

ご注文のための仕様型式

仕様

Size Temperature
(℃)		 Working Pressure
(MPa)		 Orifice Diameter
(mm)		 Cv
Flow Coefficient
PSBV-S4H -10℃～80℃ Vac.～1.0 4.5 0.36
PSBV-S6H 7.0 1.1
PSBV-S8H
PSBV-S12H 12 1.6

材質

Part name Material
Body SUS316L
Bellows SUS316L
Stem SUS316L
Disk PCTFE
Bonnet SUS304
Bonnet Gasket PCTFE

モデル

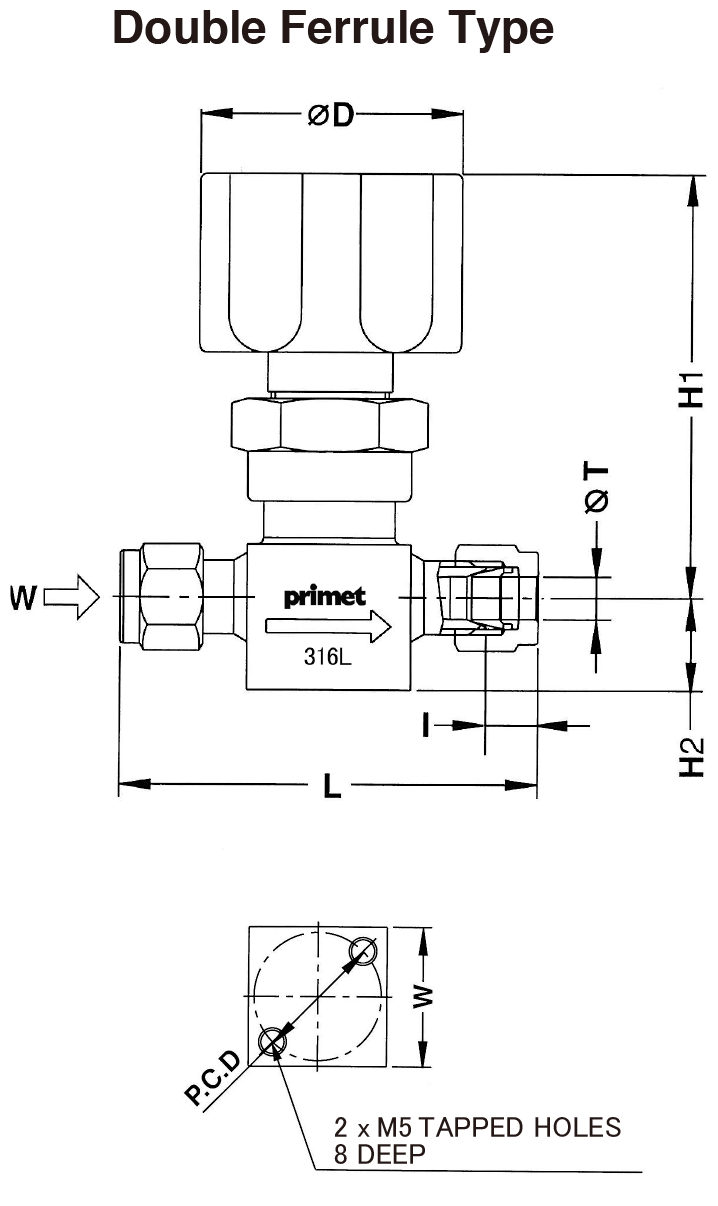

Double Ferrule Type

Unit(mm)/単位(mm)
Model Size T H1 H2 L D W P.C.D I
Double Ferrule 1/4″ 6.35 64 14 65.0 40 25 23 15.2
3/8″ 9.53 71 82.0 16.8
1/2″ 12.70 87.0 22.9
3/4″ 19.05 102 22 101.0 60 33 32 24.4

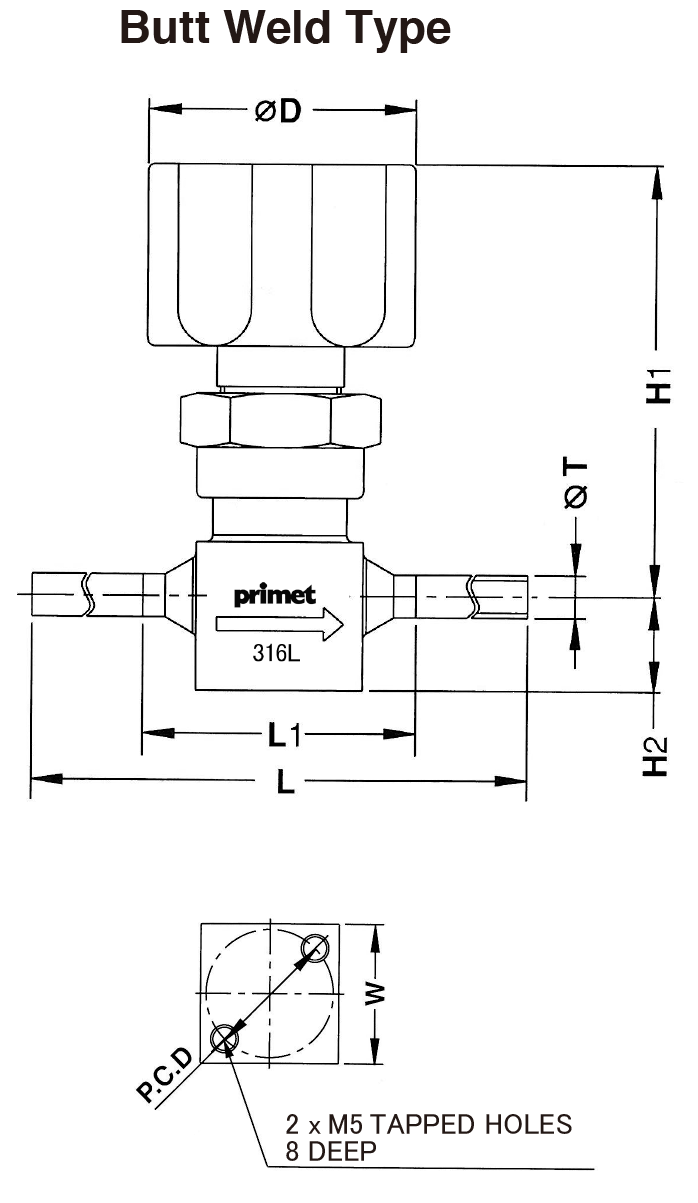

Butt Weld Type

Unit(mm)/単位(mm)
Model Size T H1 H2 L D W P.C.D L1
Welded 1/4″ 6.35 64 14 150 40 25 23 50
3/8″ 9.53 71
1/2″ 12.70
3/4″ 19.05 106 22 150 60 33 32 -
※Specification are subjected to change without prior notice.
製品改良のため予告なく仕様を変更する場合があります。
