벨로우즈 밸브 | PSBV시리즈(Double Ferrule、Butt Weld)

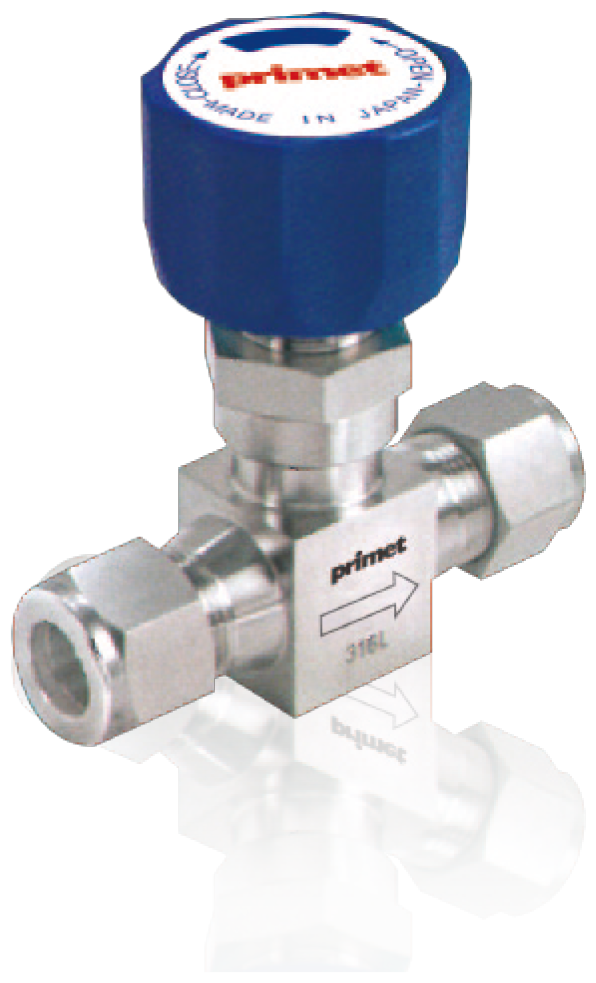

프라이메트 벨로우즈 밸브 PSBV시리즈의 본체는 SUS316L 기계 가공품입니다.。벨로우즈 또한 SUS316L이며、밸브는 완전 밀폐된 환경에서 제조하고 있습니다。
4종류의 피팅( 메틸 실링、버블 페럴、용접、유니온)으로 구성되어 있습니다。

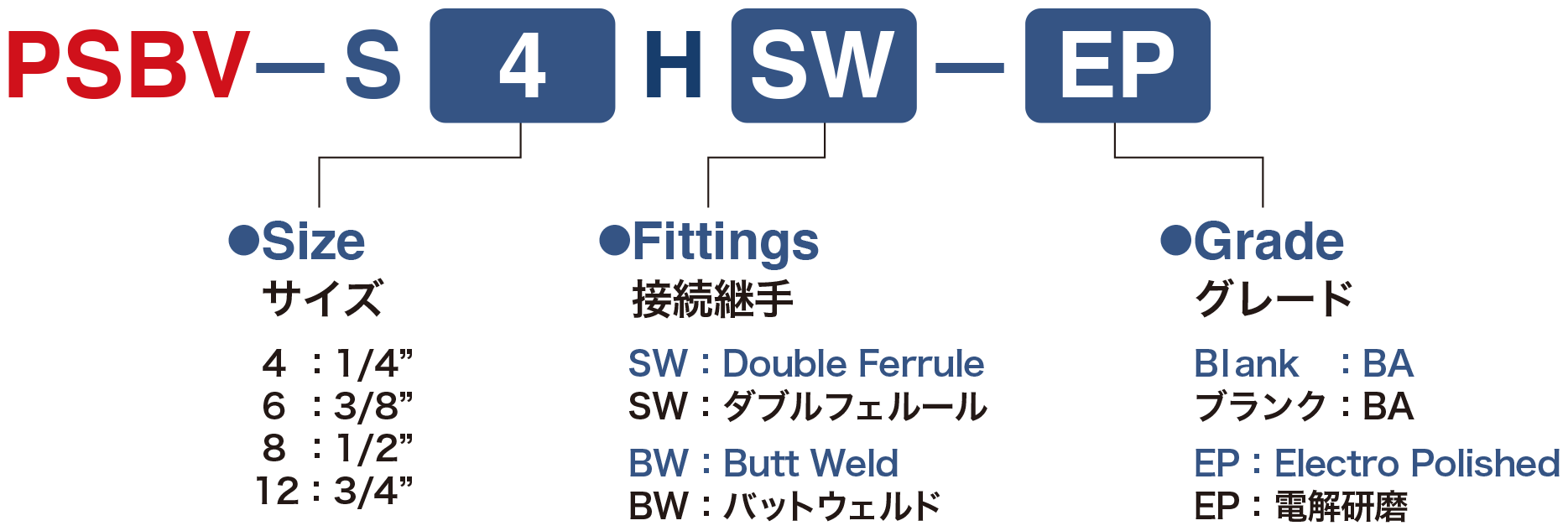

주문을 위한 사양형식

치수규격

Size Temperature
(℃)		 Working Pressure
(MPa)		 Orifice Diameter
(mm)		 Cv
Flow Coefficient
PSBV-S4H -10℃～80℃ Vac.～1.0 4.5 0.36
PSBV-S6H 7.0 1.1
PSBV-S8H
PSBV-S12H 12 1.6

Material

Part name Material
Body SUS316L
Bellows SUS316L
Stem SUS316L
Disk PCTFE
Bonnet SUS304
Bonnet Gasket PCTFE

Model

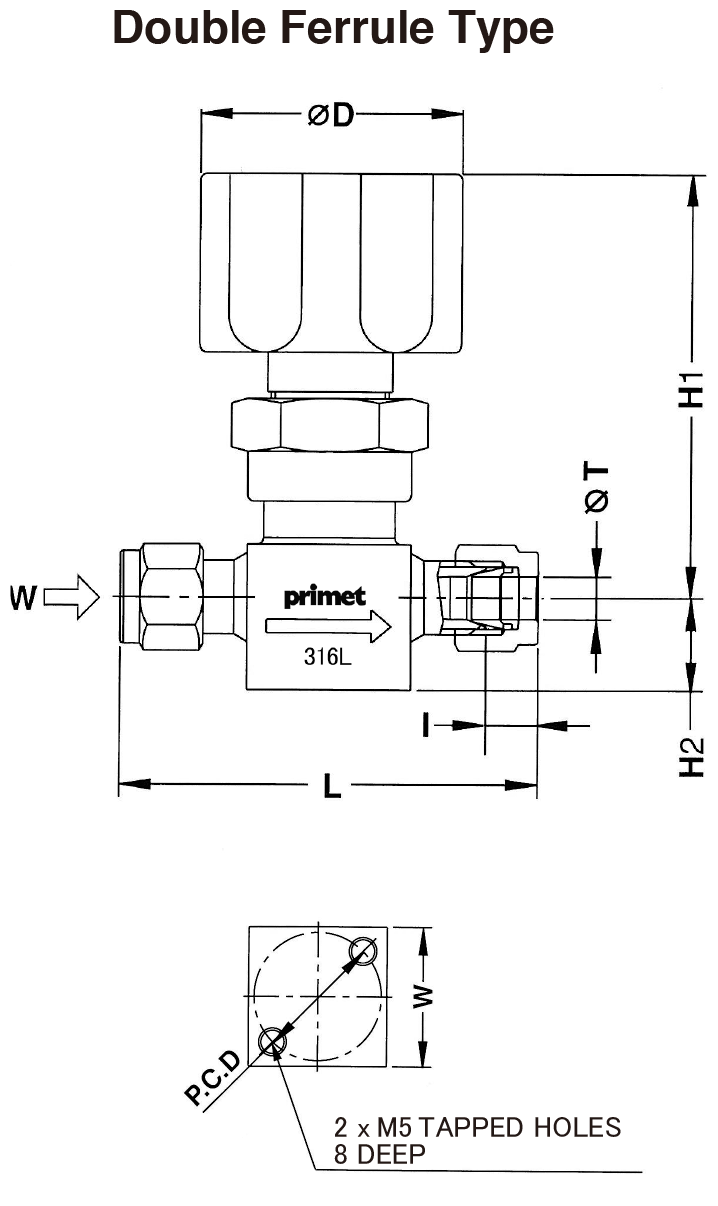

Double Ferrule Type

Unit(mm)
Model Size T H1 H2 L D W P.C.D I
Double Ferrule 1/4″ 6.35 64 14 65.0 40 25 23 15.2
3/8″ 9.53 71 82.0 16.8
1/2″ 12.70 87.0 22.9
3/4″ 19.05 102 22 101.0 60 33 32 24.4

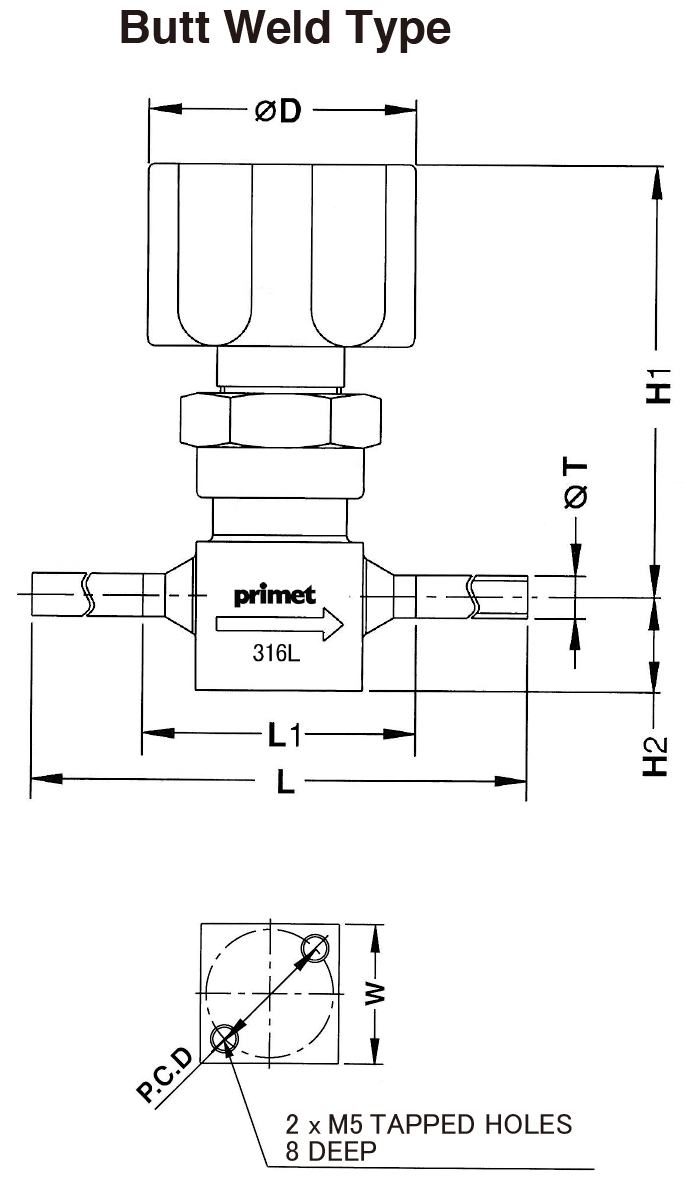

Butt Weld Type

Unit(mm)
Model Size T H1 H2 L D W P.C.D L1
Welded 1/4″ 6.35 64 14 150 40 25 23 50
3/8″ 9.53 71
1/2″ 12.70
3/4″ 19.05 106 22 150 60 33 32 -
※치수규격 are subjected to change without prior notice.
