벨로우즈 밸브 | PSBV시리즈(Metal seal)

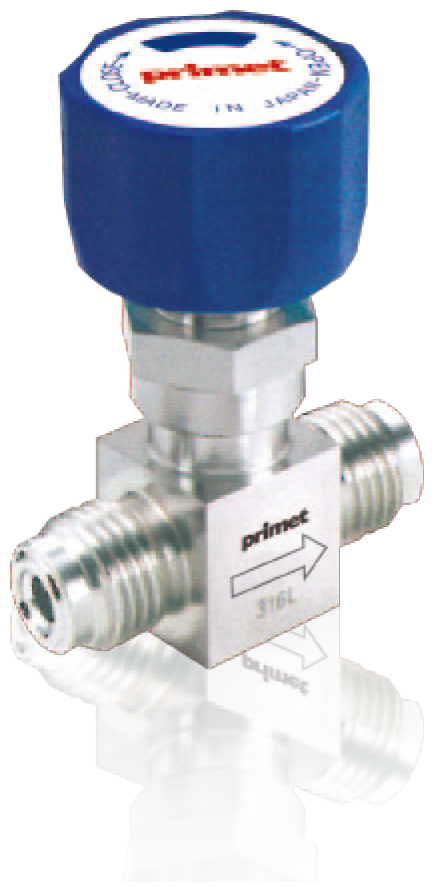

프라이메트 벨로우즈 밸브 PSBV시리즈의 본체는 SUS316L 기계 가공품입니다。벨로우즈 또한 SUS316L로、밸브는 완전 밀폐된 환경에서 제조하고 있습니다。
4종류의 피팅( 메틸 실링、더블 페럴、용접、유니온)으로 구성되어 있습니다。

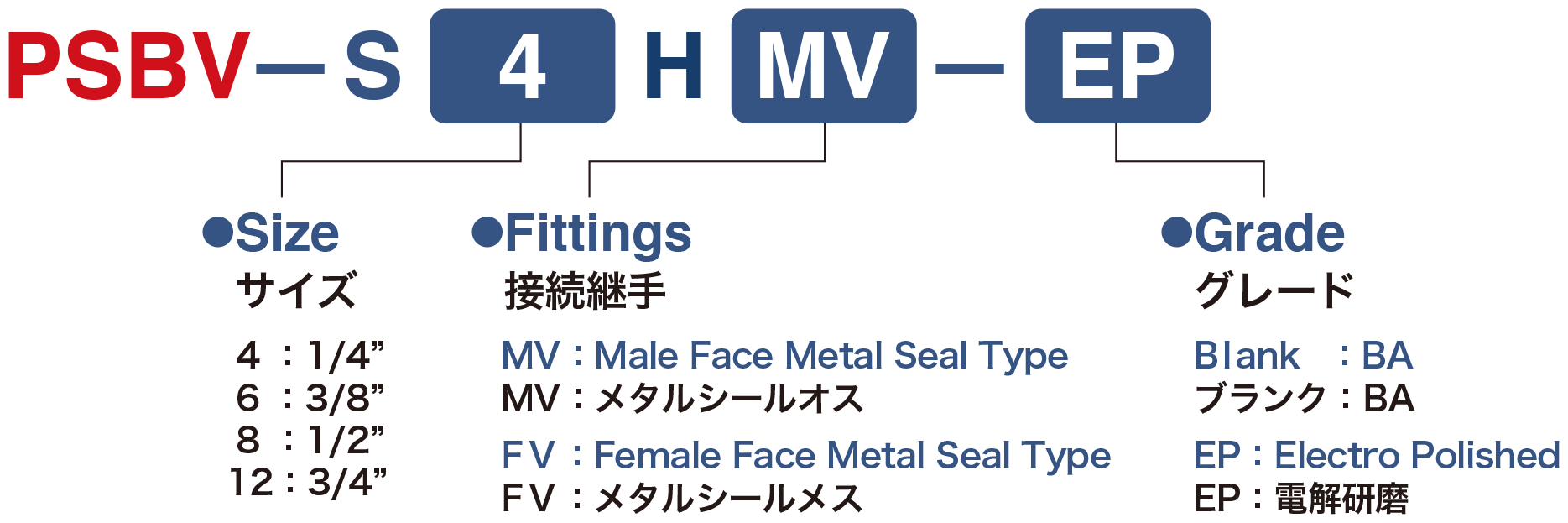

주문을 위한 사양형식

치수규격

Size Temperature
(℃)		 Working Pressure
(MPa)		 Orifice Diameter
(mm)		 Cv
Flow Coefficient
PSBV-S4H -10℃～80℃ Vac.～1.0 4.5 0.36
PSBV-S6H 7.0 1.1
PSBV-S8H
PSBV-S12H 12

1.6

Material

Part name Material
Body SUS316L
Bellows SUS316L
Stem SUS316L
Disk PCTFE
Bonnet SUS304
Bonnet Gasket PCTFE

Model

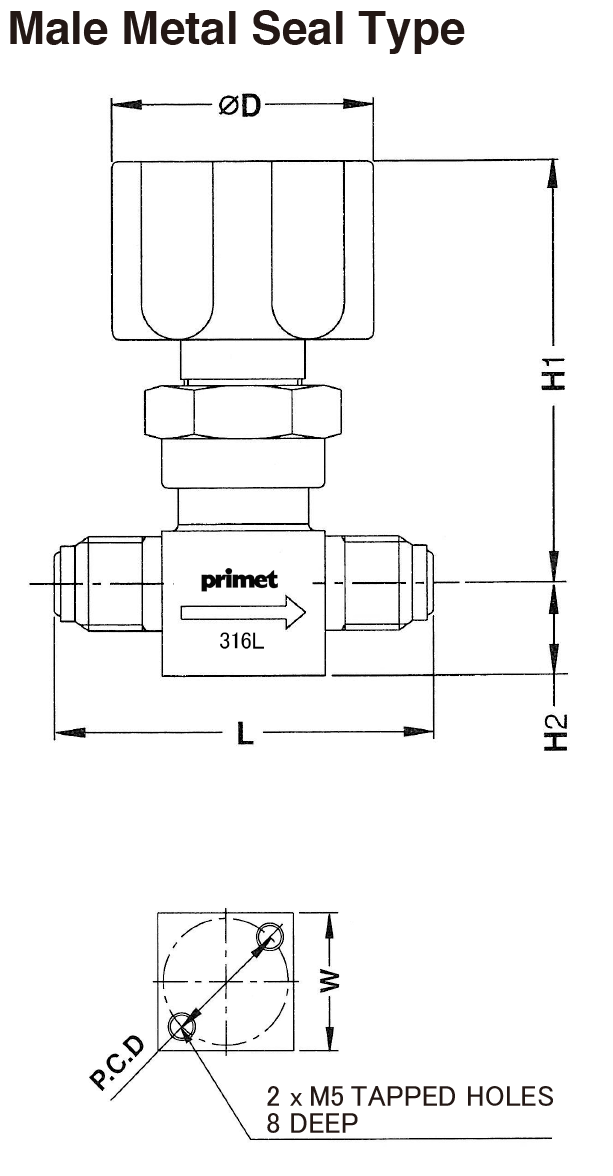

Male Metal Seal Type

Unit(mm)
Model Size H1 H2 L D W P.C.D
Male Metal Seal 1/4″ 64 14 58 40 25 23
3/8″ 71 16 60
1/2″ 71 16 60
3/4″ 102 22 125 60 33 32

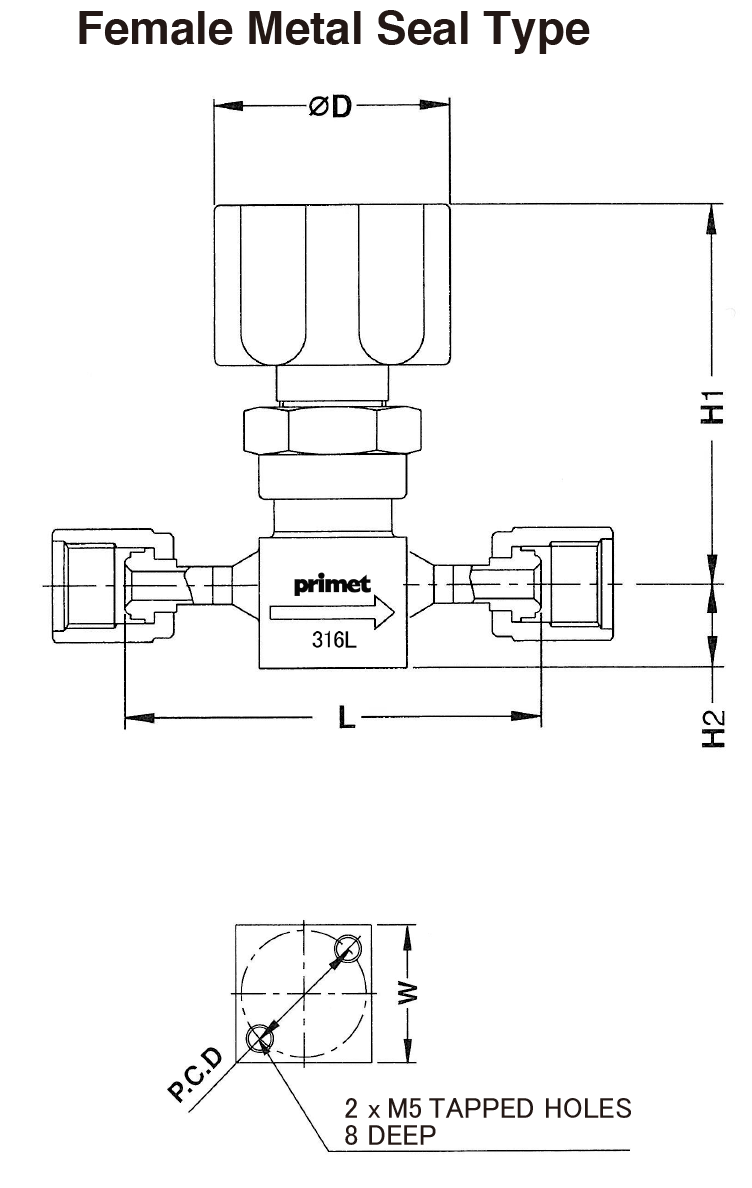

Female Metal Seal Type

Unit(mm)
Model Size H1 H2 L D W P.C.D
Female Metal Seal 1/4″ 64 14 70.5 40 25 23
3/8″ 71 16 90
1/2″ 71 16 90
3/4″ 102 22 115 60 33 32
※치수규격 are subjected to change without prior notice.
