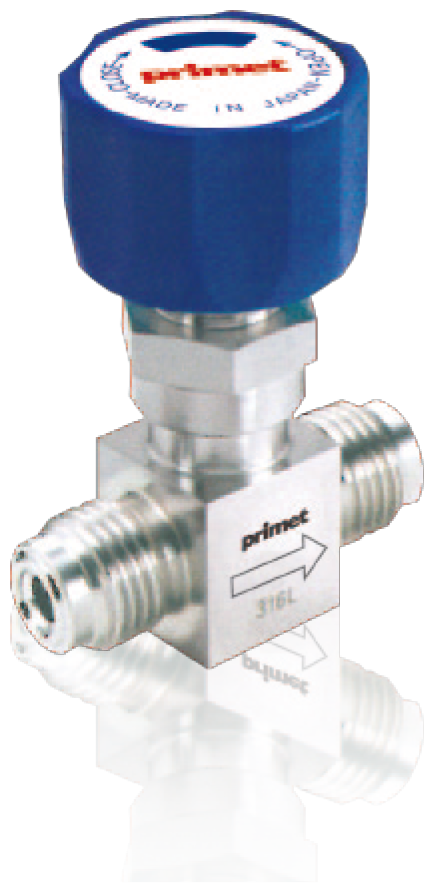

波纹管阀 | PSBV系列(Metal seal)

Primet mini-波纹管阀PSBV系列的阀体采用的是SUS316L机械加工品。甚至bellows也是采用了SUS316L，这样的构造完全确保了阀的密闭性。
有4个不同种类的接头（金属密封、双套圈、焊接、管子接头）可选择。

为您的预订提供的规格参数

款式

Size Temperature
(℃)		 Working Pressure
(MPa)		 Orifice Diameter
(mm)		 Cv
Flow Coefficient
PSBV-S4H -10℃～80℃ Vac.～1.0 4.5 0.36
PSBV-S6H 7.0 1.1
PSBV-S8H
PSBV-S12H 12

1.6

材质

Part name 材质
Body SUS316L
Bellows SUS316L
Stem SUS316L
Disk PCTFE
Bonnet SUS304
Bonnet Gasket PCTFE

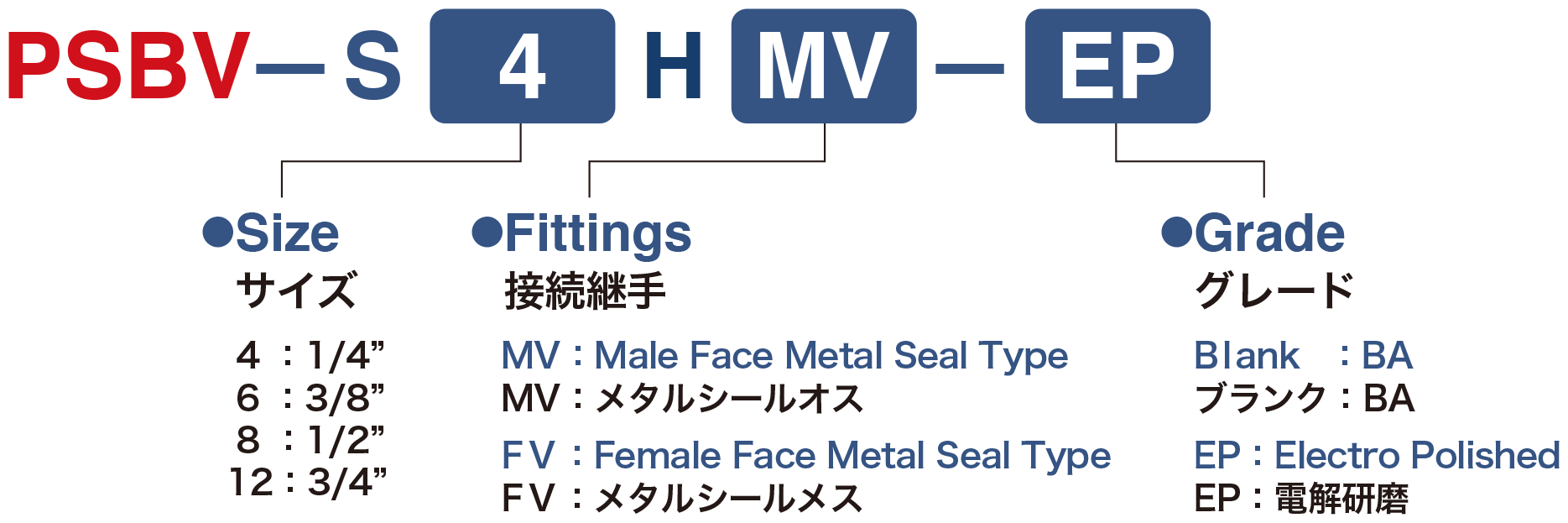

模型

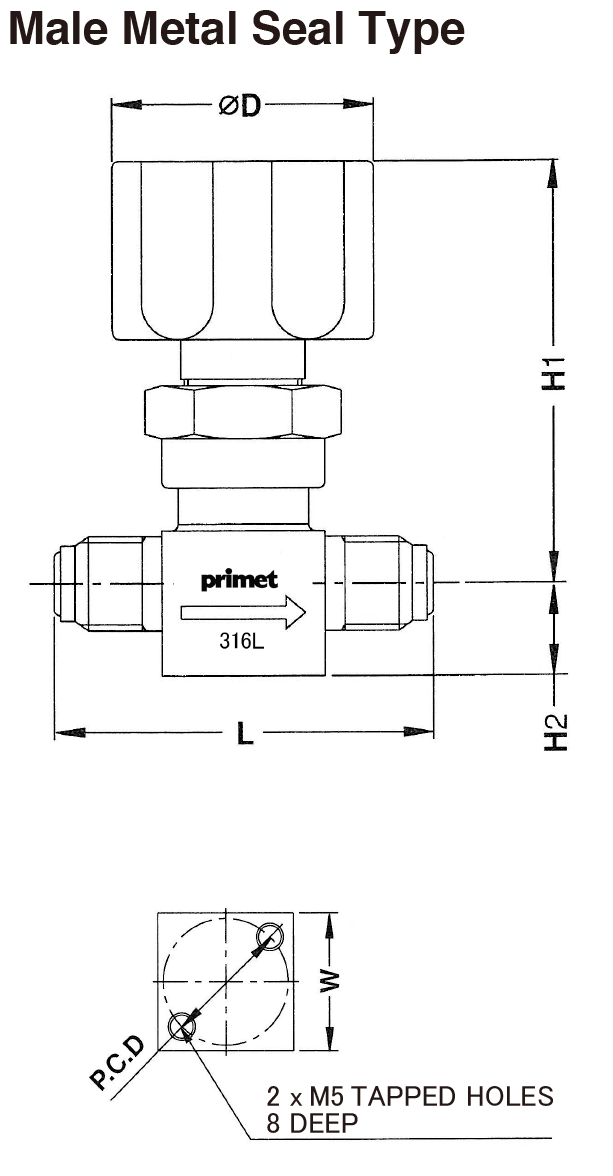

Male Metal Seal Type

Unit(mm)
模型 Size H1 H2 L D W P.C.D
Male Metal Seal 1/4″ 64 14 58 40 25 23
3/8″ 71 16 60
1/2″ 71 16 60
3/4″ 102 22 125 60 33 32

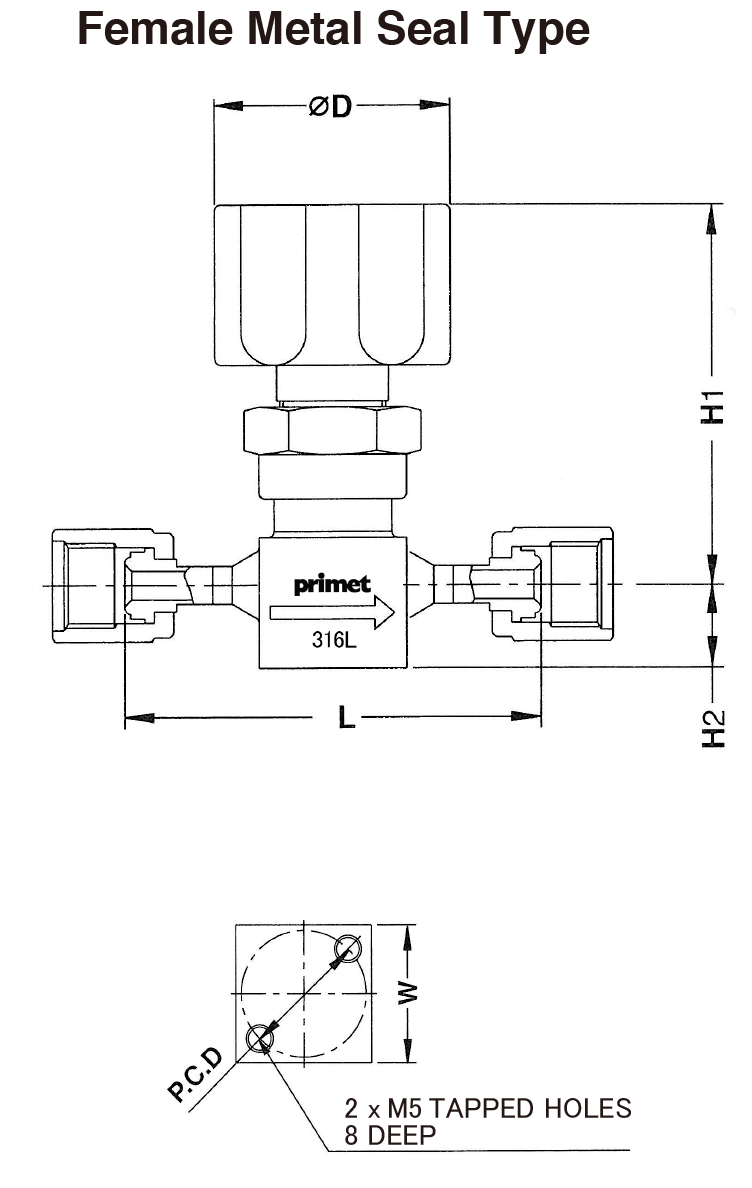

Female Metal Seal Type

Unit(mm)
模型 Size H1 H2 L D W P.C.D
Female Metal Seal 1/4″ 64 14 70.5 40 25 23
3/8″ 71 16 90
1/2″ 71 16 90
3/4″ 102 22 115 60 33 32
※Specification are subjected to change without prior notice.
