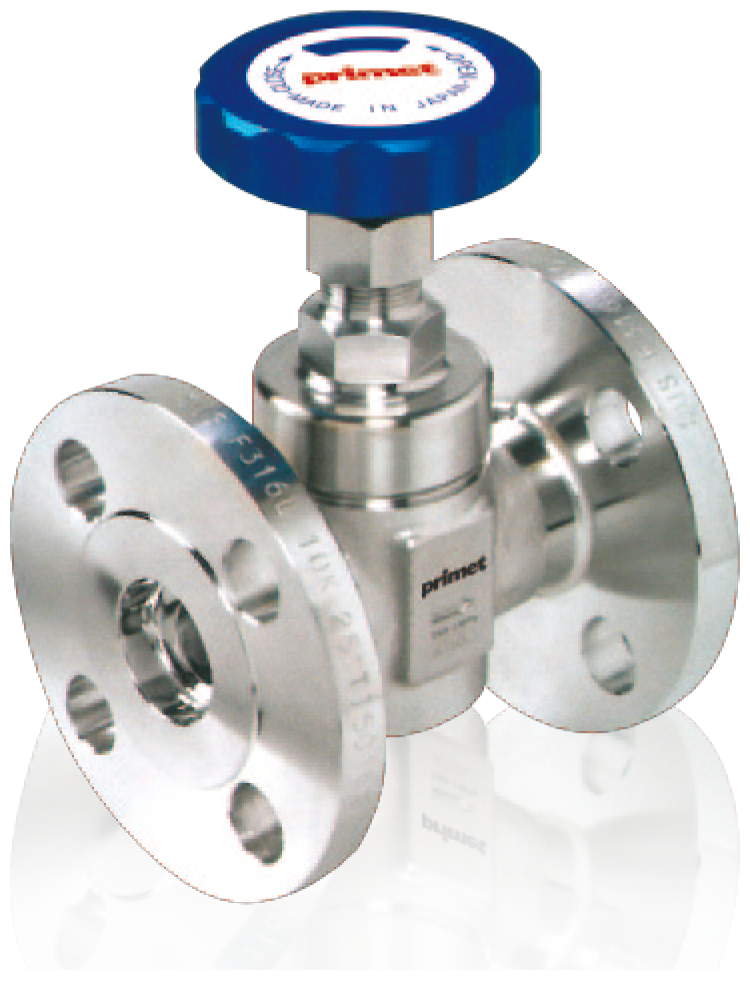

波纹管阀 | PLBV系列

PLBV系列是作为Primet 波纹管阀的标准系列来定位的。采用SUS316L锻造制成，有3个不同种类的接头（ 管子接头、 法兰、管子末端焊接）可选择。

为您的预订提供的规格参数

款式

模型 Connection Size Orifice Diam
(mm)		 Cv Temperature
(℃)		 Working Pressure
(MPa)		 Weight (kg)
PLBV 8A 8 1.57 -10℃～80℃ Vac.～1.0 0.93
10A 9 1.65 1.3
15A 12 2.86 1.5
20A 15 4.1 2.2
25A 20 6.88 3.2

材质

Part name 材质
Body SUS316L
Bellows SUS316L
Stem SUS316L
Disk PTFE
Bonnet SUS304
Bonnet Gasket PTFE, PCTFE

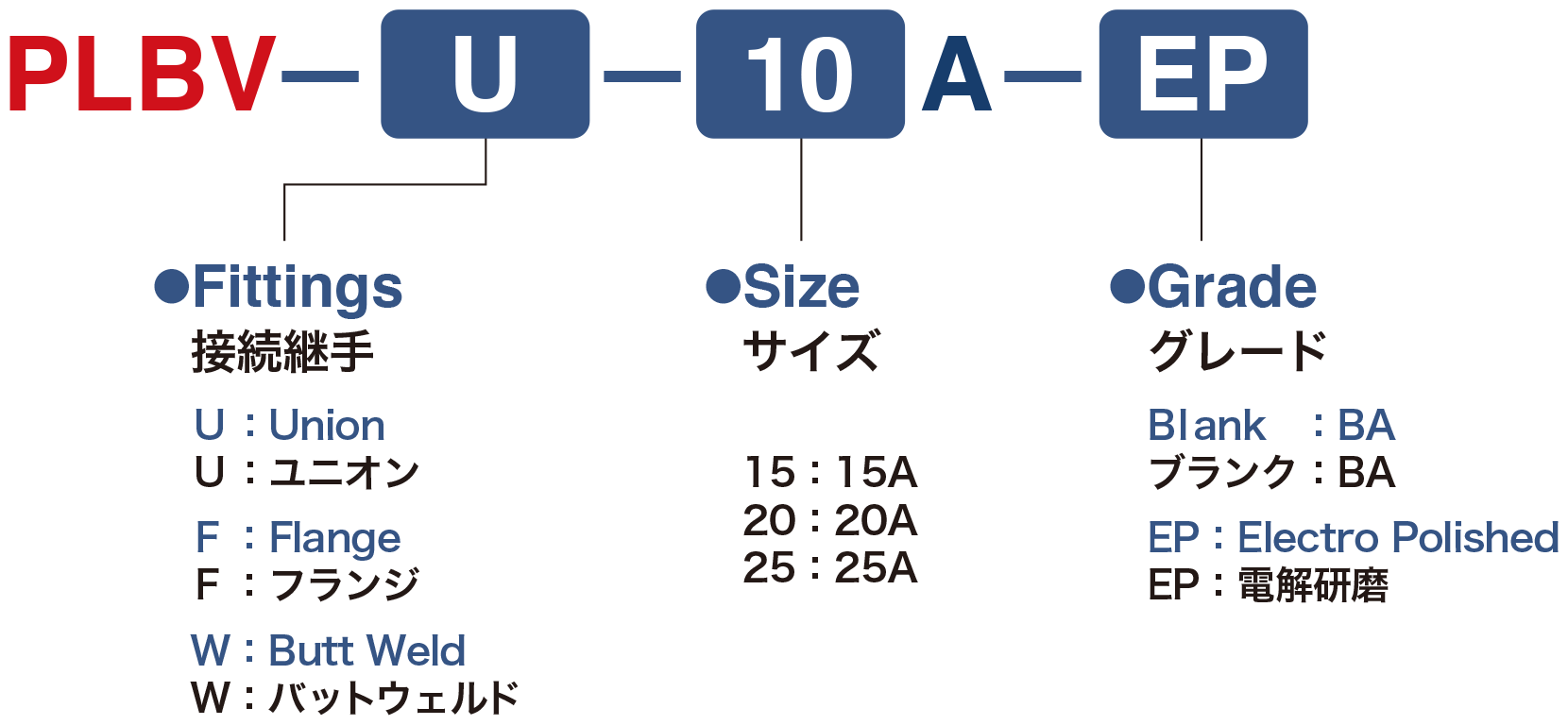

模型

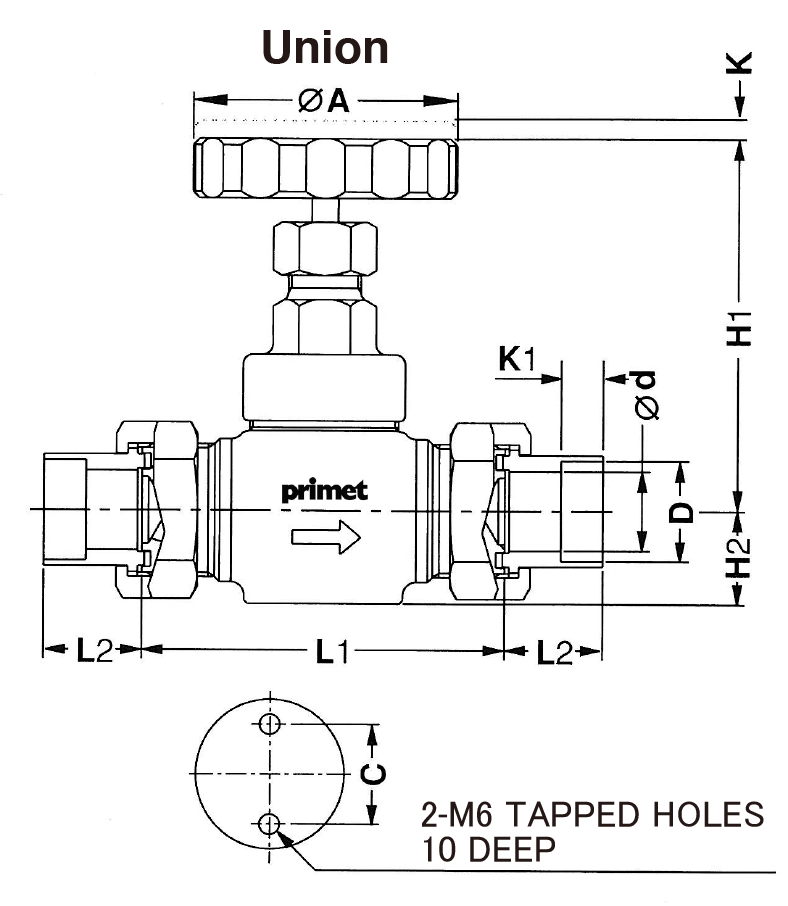

Union Type

Unit(mm)
模型 Size d D L1 L2 H1 H2 K K1 A C
PLBV-U 15A 15 22.2 100 35 101 24 4 15 60 30
20A 20 27.2 110 35 108 28 5 15 63 35
25A 25 34.5 120 35 120 33 6 15 80 40

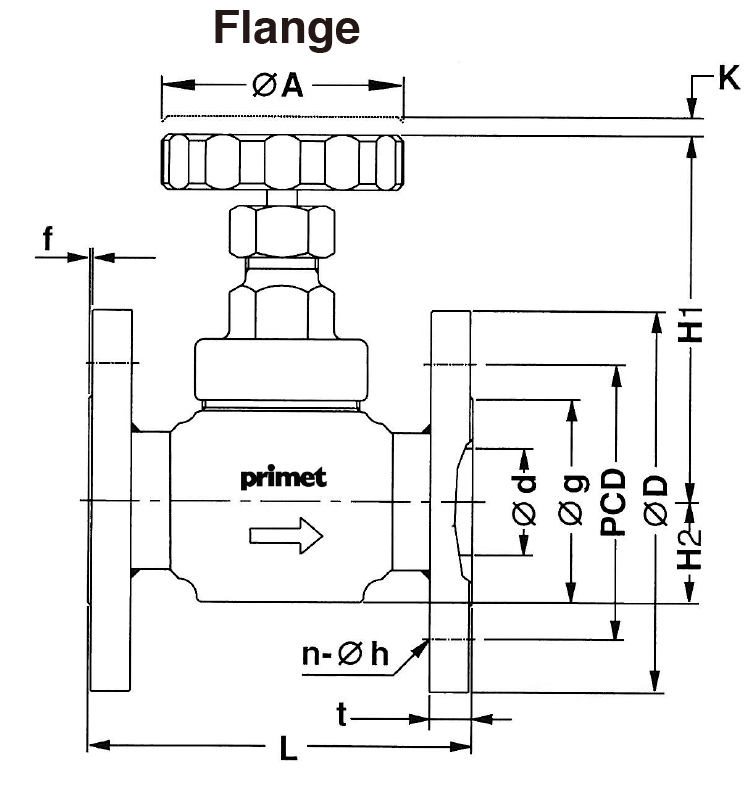

Flange Type

Unit(mm)
模型 Size d D g L PCD f t n-h H1 H2 K A C
PLBV-F 15A 24 95 51 108 70 1 12 4-15 101 24 4 60 30
20A 28 100 56 117 75 1 14 4-15 108 28 5 63 35
25A 35 125 67 127 90 1 14 4-19 120 33 6 80 40

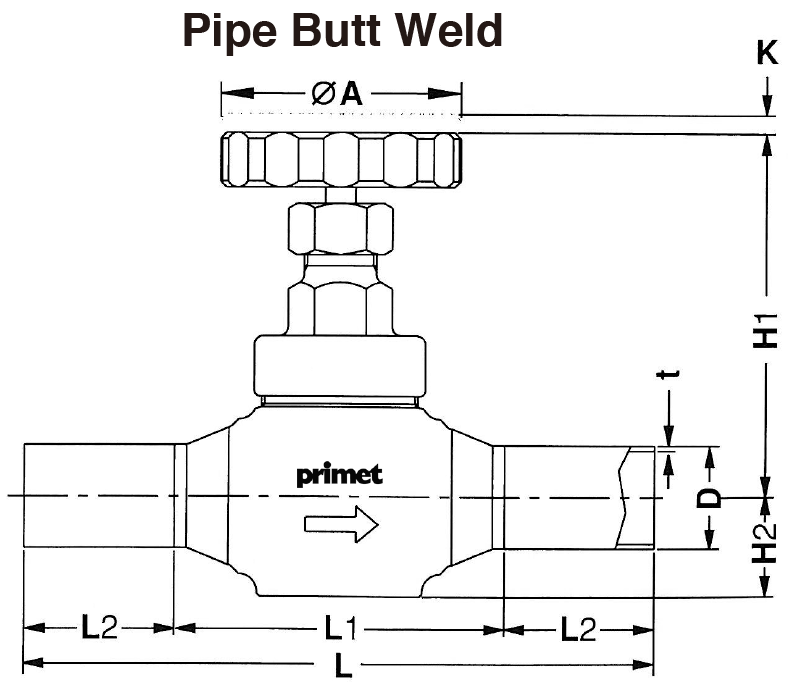

Pipe Butt Weld Type（Sch5S）

Unit(mm)
模型 Size d D g L PCD f t n-h H1 H2 K A C
PLBV-U 15A 24 95 51 108 70 1 12 4-15 101 24 4 60 30
20A 28 100 56 117 75 1 14 4-15 108 28 5 63 35
25A 35 125 67 127 90 1 14 4-19 120 33 6 80 40
※Specification are subjected to change without prior notice.
