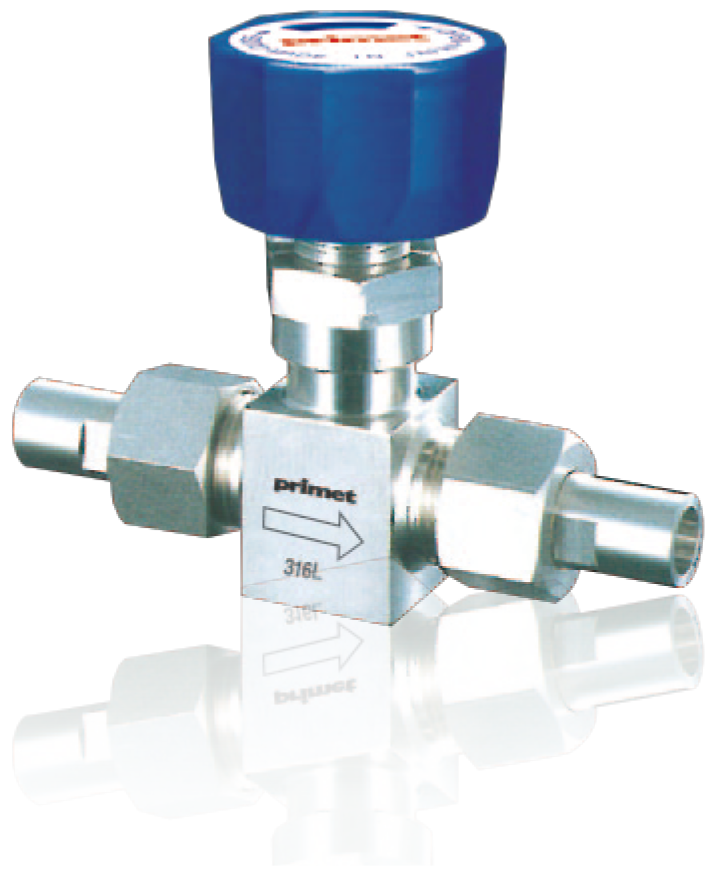

벨로우즈 밸브 | PSBV시리즈(Union)
프라이메트 벨로우즈 밸브 PSBV시리즈의 본체는 SUS316L 기계 가공품입니다.。벨로우즈 또한 SUS316L이며、밸브는 완전 밀폐된 환경에서 제조하고 있습니다。
4종류의 피팅( 메틸 실링、더블 페럴、용접、유니온)으로 구성되어 있습니다。
치수규격
Size | Temperature (℃) |
Working Pressure (MPa) |
Orifice Diameter (mm) |
Cv Flow Coefficient |
---|---|---|---|---|
PSBV-S8HU | -10℃~80℃ | Vac.~1.0 | 7 | 1.1 |
Material
Part name | Material |
---|---|
Body | SUS316L |
Bellows | SUS316L |
Stem | SUS316L |
Disk | PCTFE |
Bonnet | SUS304 |
Bonnet Gasket | PCTFE |

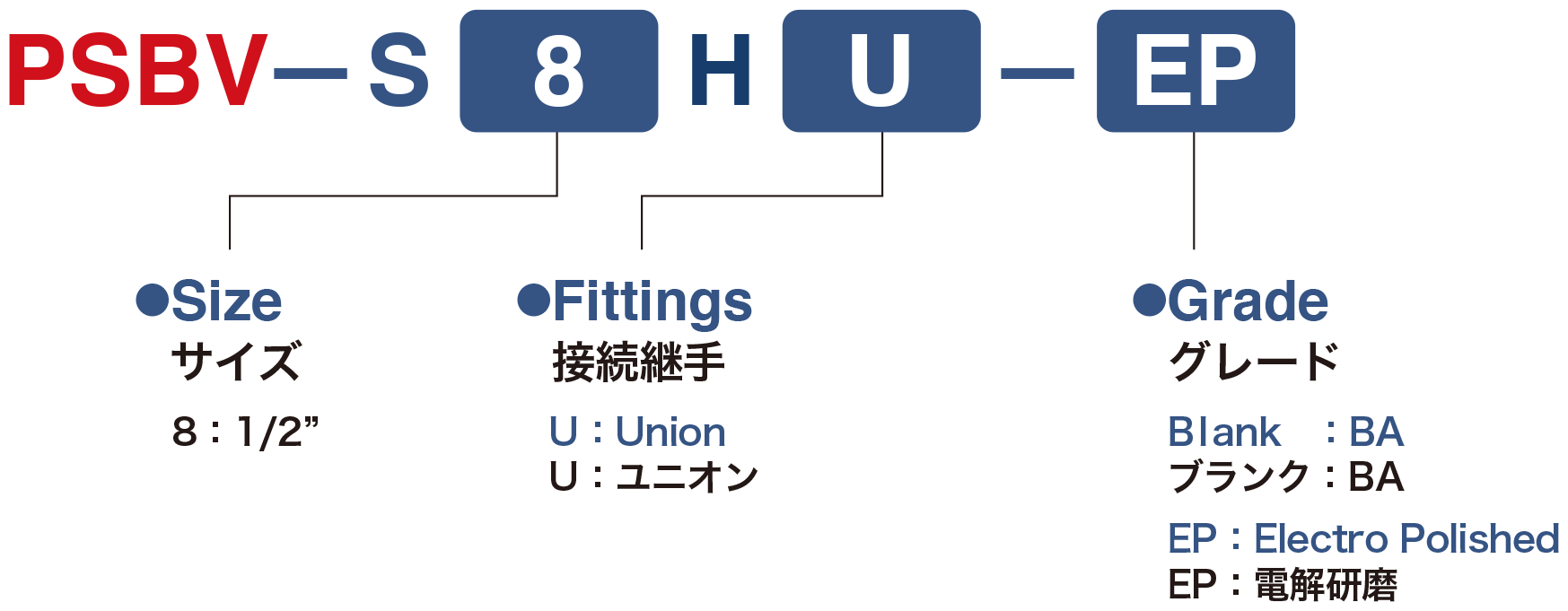

Model

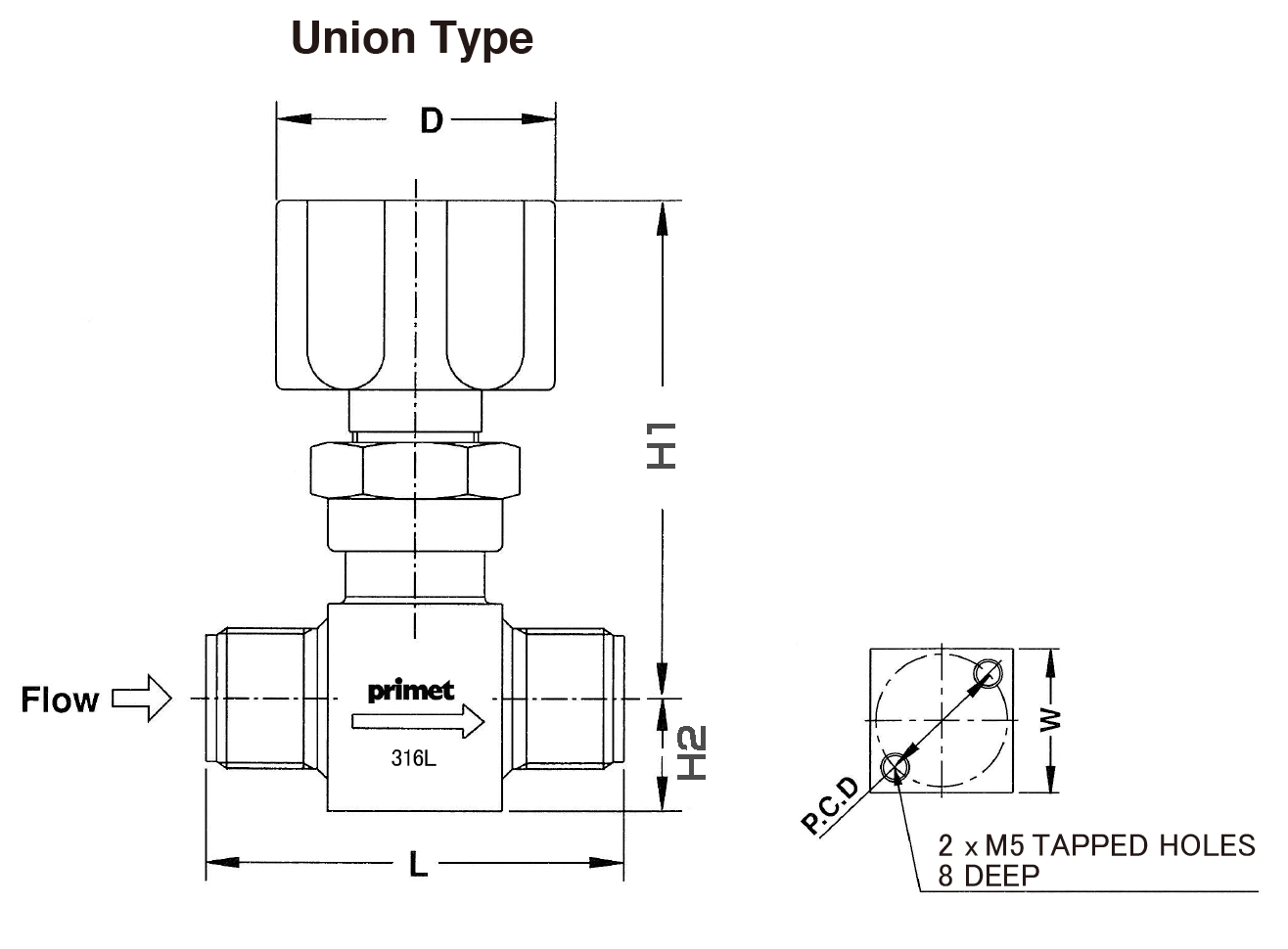

Union Type
Unit(mm)
Model | Size | H1 | H2 | L | D | W | P.C.D |
---|---|---|---|---|---|---|---|
Union | 8A | 71 | 16 | 60 | 40 | 25 | 23 |
※치수규격 are subjected to change without prior notice.
