ボールバルブ | BLシリーズ

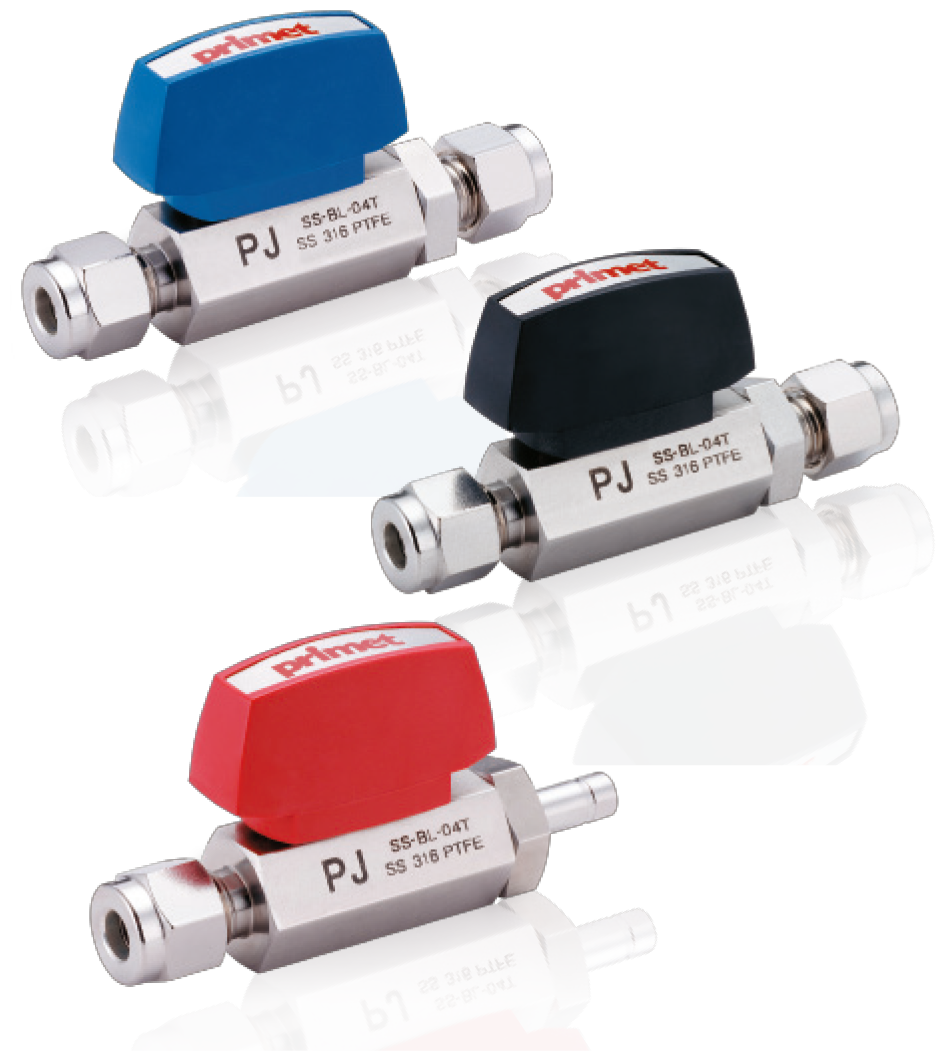

プライメットボールバルブBLシリーズは六角ボディを採用したボールバルブになります。低いトルクで開閉ができます。SUS316材ボディで構成され、各種継手に対応しております。ハンドルカラーを選択できます（黒、赤、青色）。

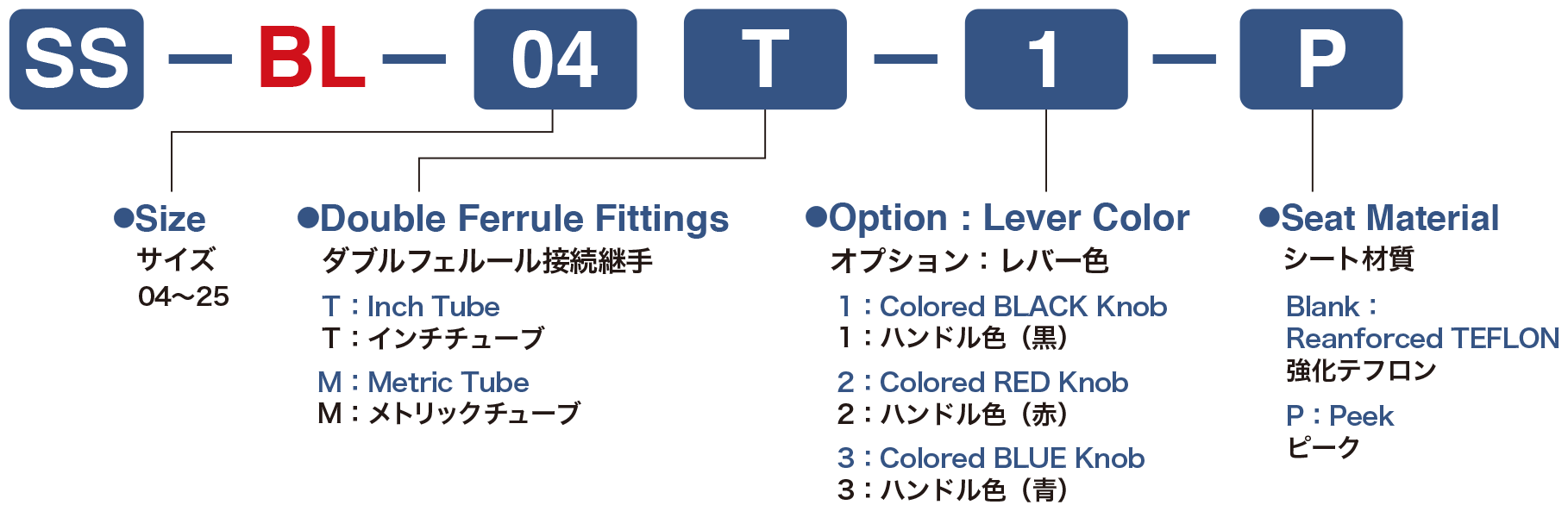

ご注文のための仕様型式

チューブ外径の指定型式

Inch Tube　インチチューブ
Tube O.D
チューブ外径		 1/4″ 5/16″ 3/8″ 1/2″ 5/8″ 3/4″ 7/8″ 1″
Designations
サイズ・接続継手		 04T 05T 06T 08T 10T 12T 14T 16T
Metric Tube　メトリックチューブ
Tube O.D
チューブ外径		 6mm 8mm 10mm 12mm 15mm 16mm 22mm 25mm
Designations
サイズ・接続継手		 06M 08M 10M 12M 15M 16M 22M 25M

仕様

Max.Operating Pressure 最大使用圧力 1MPa(G)
Operating Temp. Range 使用温度範囲 -10～80℃
Pressurized Leakage 0.1 std cc / sec 以下(1MPa)
※He leak rate serves as an actual value. An inspection serves as an option.
He リークレートは実力値となります。検査はオプションとなります。

材質

Part Material
Stem SUS316
Ball SUS316/ASTM A276
Seat REINFORCED TEFLON　強化テフロン
Nut SUS316/ASTM A276
Ferrule SUS316/ASTM A276
Body SUS316/ASTM A276

寸法

Unit(mm)/単位(mm)
Model Orifice Fitting, Size
Inlet Outret		 Dimensions
(L) H W (D) C Hex Size
SS-BL-06M
SS-BL-04T		 5.0 Double Ferrule, 6mm
Double Ferrule, 1/4″		 80.0 32.5 41.0 16.1 17.46 14.28
SS-BL-10M
SS-BL-06T		 7.5 Double Ferrule, 10mm
Double Ferrule, 3/8″		 90.0 34.5 41.0 17.0 20.6 17.46
SS-BL-12M
SS-BL-08T		 9.0 Double Ferrule, 12mm
Double Ferrule, 1/2″		 99.0 41.1 50.0 23.5 26.98 22.2
SS-BL-16M
SS-BL-10T
SS-BL-12T		 12.5 Double Ferrule, 16mm
Double Ferrule, 5/8″		 109.0 44.4 50.0 24.7 31.75 28.57
Double Ferrule, 3/4″ 110.0
SS-BL-16T 16.0 Double Ferrule, 1″ 134.0 53.7 61.0 31.5 38.0 38.0
※Specification are subjected to change without prior notice.
製品改良のため予告なく仕様を変更する場合があります。
