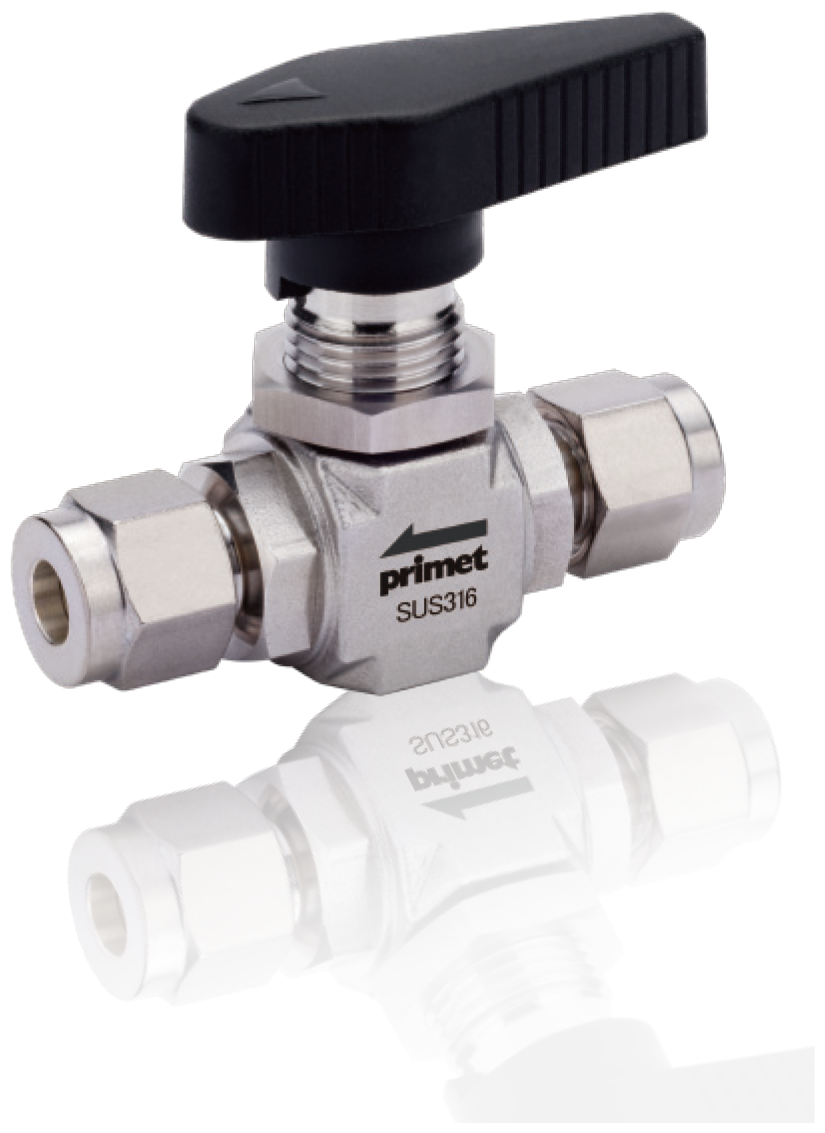

ボールバルブ | BCシリーズ

BCシリーズはプライメットボールバルブシリーズの標準タイプとして位置づけられます。ボディーはSUS316材を採用し、ダブルフェルール継手が標準になります。

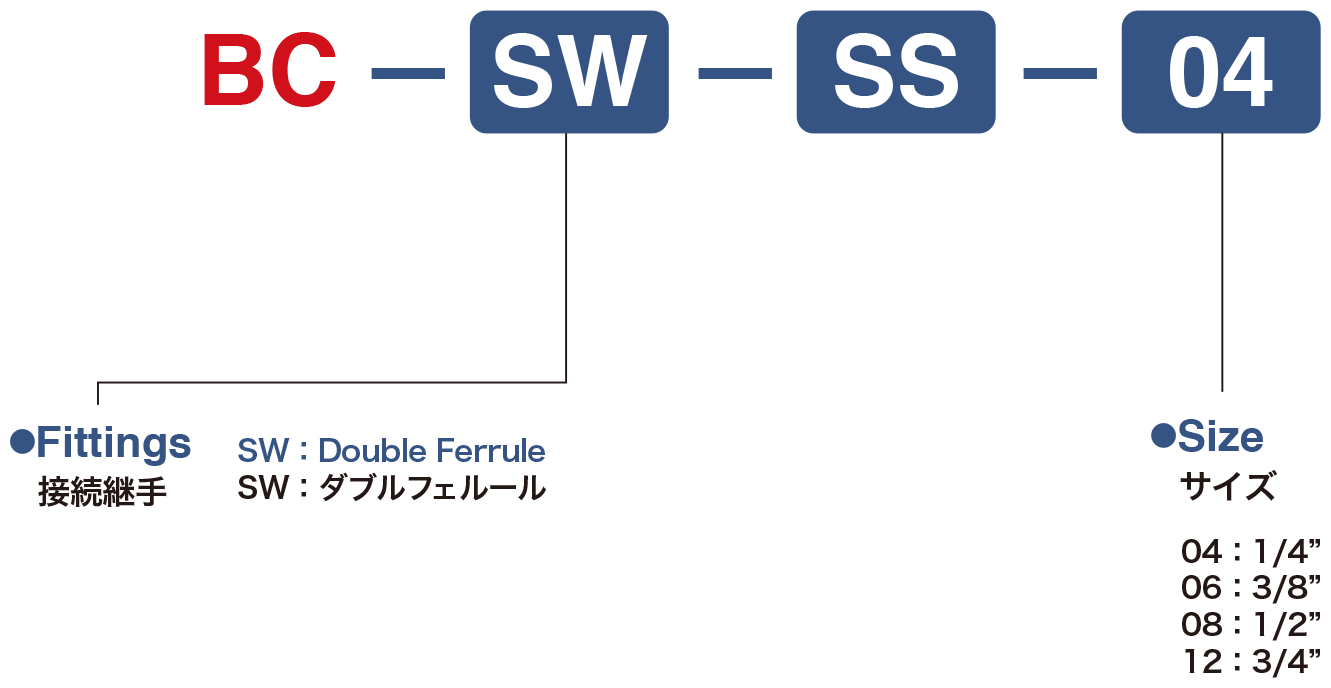

ご注文のための仕様型式

仕様

Size サイズ 1/4″ 3/8″ 1/2″ 3/4″
Max.Operating Pressure 最大使用圧力 5MPa(G)
Operating Temp. Range 使用温度範囲 -10～80℃
Pressurized Leakage 0.1 std cc / sec 以下(5MPa)
He Leakage※
外部漏量		 Inboard ≦1.0×10-8 Pa・m3／sec Helium
Across Seat ≦1.0×10-5 Pa・m3／sec Helium
※He leak rate serves as an actual value. An inspection serves as an option.
He リークレートは実力値となります。検査はオプションとなります。

材質

Part Material
Body SUS316
Seat PTFE
Ball SUS316
Stem SUS316
Handle NYLON

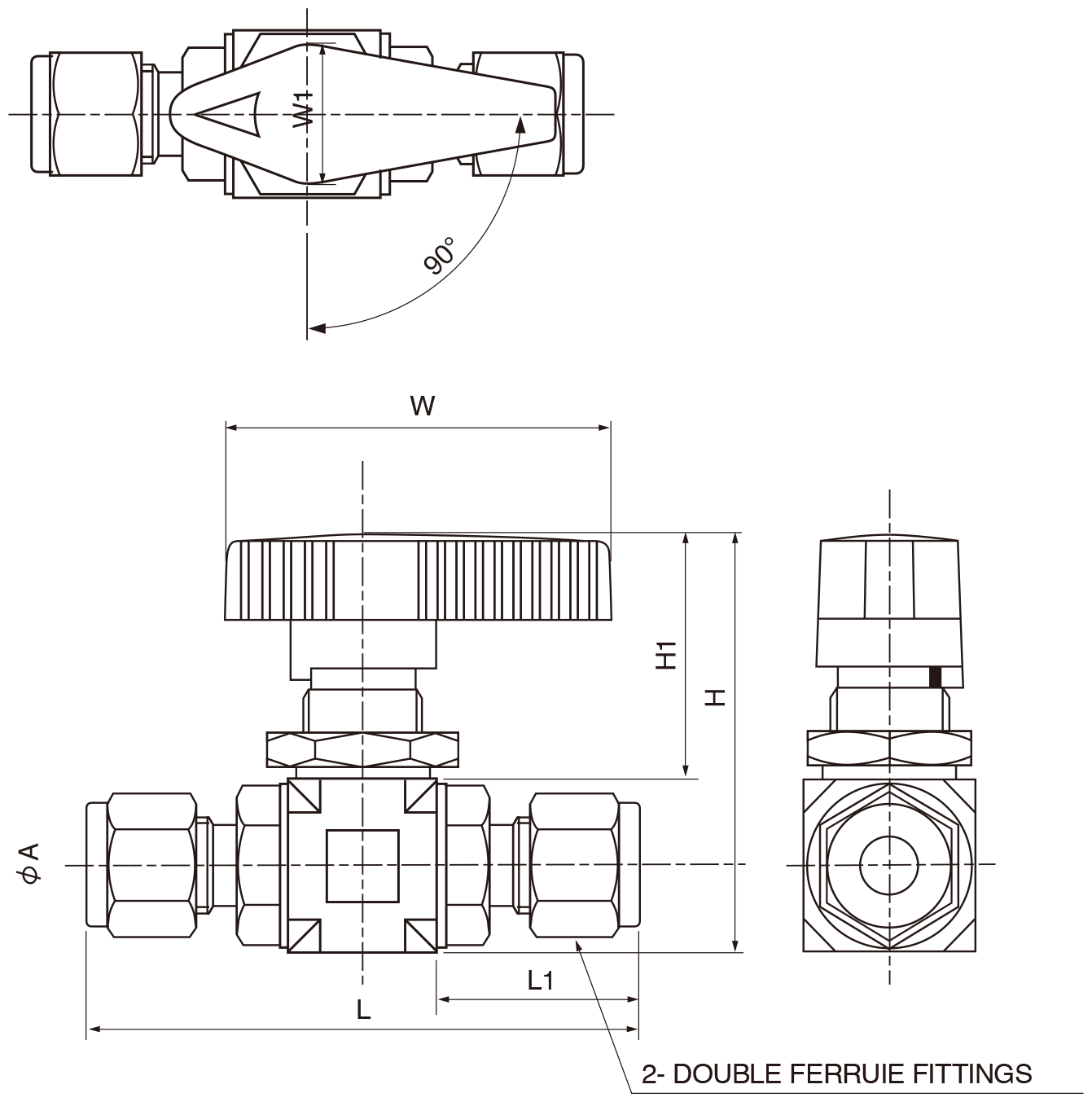

寸法

Unit(mm)/単位(mm)
Size サイズ A L H H1 W L1 W1 ΦPanel Hose
1/4″ 6.35 63.5 48 28 45.5 22 16.6 15.5
3/8″ 9.53 73 56 32 60 26 21.6 17
1/2″ 12.7 82 62 34 60 28.5 21.6 20
3/4″ 19.05 89 67.5 33 67 30.7 25.8 20
※Specification are subjected to change without prior notice.
製品改良のため予告なく仕様を変更する場合があります。
