シリンダーコネクター | JIS

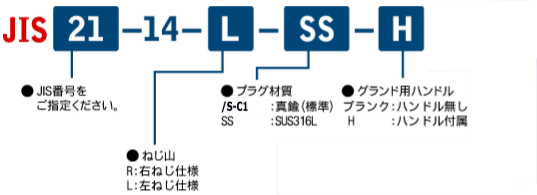

ご注文のための仕様形式
タイプ

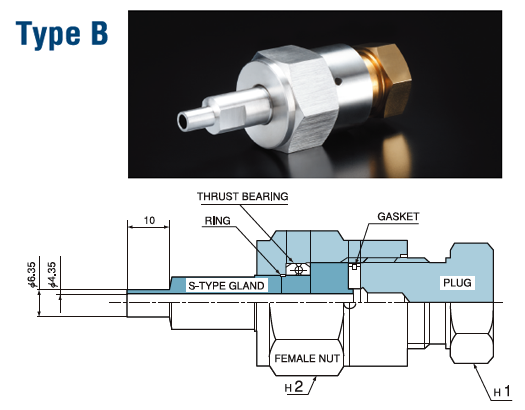

Type B
部品構成表
JIS番号 | タイプ | 標準おす &めすナット |
Hex Flat | ナット | ベアリング | グランド | ガスケット | プラグ | |
---|---|---|---|---|---|---|---|---|---|
H1 | H2 | ||||||||
JIS21-14-R | B | JIS21-14-OR | H24 | H30 | FJS21R | BR01 | GL11S | GT02A | PG21R /SPG21R |
JIS21-14-L | JIS21-14-OL | FJS21L | PG21L /SPG21L |
||||||
JIS22-14-R | JIS22-14-OR | FJS22R | GL02S | PG22R /SPG22R |
|||||
JIS22-14-L | JIS22-14-OL | FJS22L | PG22L /SPG22L |
||||||
JIS23-14-R | JIS23-14-OR | H26 | FJS23R | PG23R /SPG23R |
|||||
JIS26-14-R | JIS26-14-OR | H29 | H32 | FJS26R | BR02 | GL03S | GT03A | PG26R /SPG26R |
|
JIS26-14-L | JIS26-14-OL | FJS26L | PG26L /SPG26L |
■推奨トルク値
500kg・cm(35ft・lbs)
※PCTFEガスケット使用時
500kg・cm(35ft・lbs)
※PCTFEガスケット使用時
