シリンダーコネクター | CGA

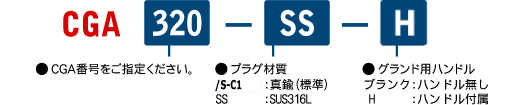

ご注文のための仕様形式
タイプ

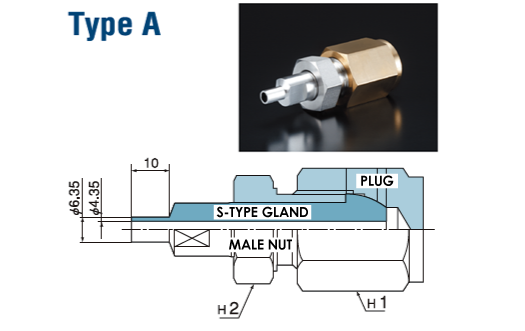

Type A

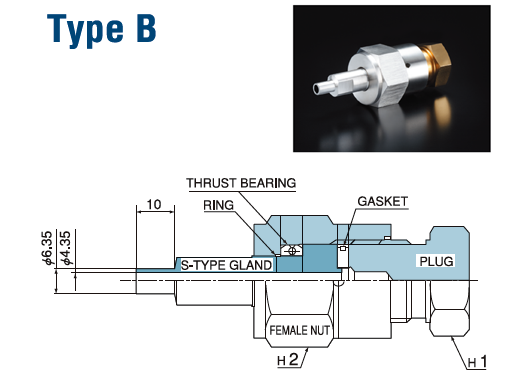

Type B

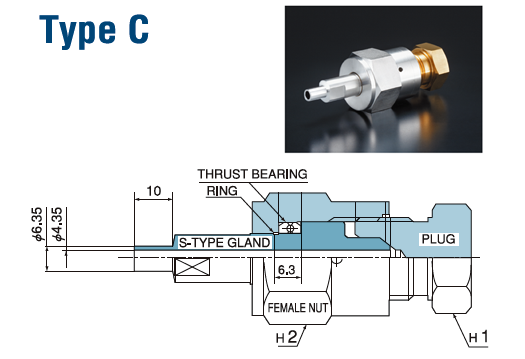

Type C
部品構成表
CGA番号 | タイプ | 標準おす &めすナット |
Hex Flat | ナット | ベアリング | グランド | ガスケット | プラグ | |
---|---|---|---|---|---|---|---|---|---|
H1 | H2 | ||||||||
CGA296 | A | 0.803-14UNS -2A-RH-EXT |
H27 | H24 | M0803R | X | GL08S | X | PG296 /SPG296 |
CGA320 | B | 0.830-14NGO -RH-INT |
H24 | H30 | F0830R | BR01 | GL01S | GT01A | PG320 /SPG320 |
CGA326 | C | 0.830-14NGO -RH-INT |
H24 | H30 | F0830R | BR01 | GL04S | X | PG326 /SPG326 |
CGA330 | B | 0.830-14NGO -LH-INT |
H24 | H30 | F0830L | BR01 | GL01S | GT01A | PG330 /SPG330 |
CGA350 | C | 0.830-14NGO -LH-INT |
H24 | H30 | F0830L | BR01 | GL05S | X | PG350 /SPG350 |
CGA510 | A | 0.880-14NGO -LH-EXT |
H30 | H24 | M0880L | X | GL06S | X | PG510 /SPG510 |
CGA540 | C | 0.908-14NGO -RH-INT |
H27 | H30 | F0908R | BR01 | GL09S | X | PG540 /SPG540 |
CGA580 | A | 0.960-14NGO -RH-EXT |
H32 | H27 | M0960R | X | GL06S | X | PG580 /SPG580 |
CGA590 | A | 0.960-14NGO -LH-EXT |
H32 | H27 | M0960L | X | GL06S | X | PG590 /SPG590 |
CGA660 | B | 1.035-14NGO -RH-INT |
H29 | H32 | F1035R | BR02 | GL03S | GT03A | PG660 /SPG660 |
CGA670 | B | 1.035-14NGO -LH-INT |
H29 | H32 | F1035L | BR02 | GL03S | GT03A | PG670 /SPG670 |
CGA678 | B | 1.035-14NGO -LH-INT |
H29 | H32 | F1035L | BR02 | GL07S | GT01B | PG678 /SPG678 |
CGA679 | B | 1.035-14NGO -LH-INT |
H29 | H32 | F1035L | BR02 | GL10S | GT05B | PG679 /SPG679 |
■推奨トルク値
TypeA、C :550kg・cm(40ft・lbs)
TypeB :500kg・cm(35ft・lbs)
TypeA、C :550kg・cm(40ft・lbs)
TypeB :500kg・cm(35ft・lbs)
