メタルシール継手 | NUT/GASKET

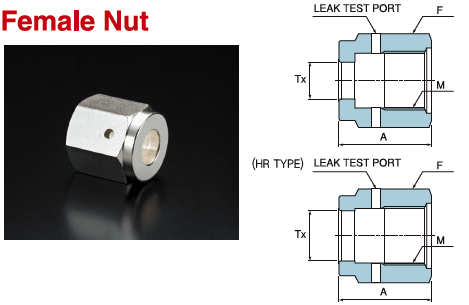

Female Nut
Unit(mm)/単位(mm)
N/D(inch) |
部品番号 |
A |
F Hex Flat |
Tx |
M |
1/4 |
SFN04 |
20.50 |
19.10 |
9.00 |
9/16-18 UNF |
3/8・1/2 |
SFN08 |
22.50 |
27.00 |
15.30 |
7/8-14 UNF |
3/4 |
SFN12 |
28.40 |
38.00 |
22.60 |
1-1/4-18 UNF |
1 |
SFN16 |
34.00 |
46.00 |
30.50 |
1-1/2-20 UNF-2B |
(HR TYPE)
Unit(mm)/単位(mm)
N/D(inch) |
部品番号 |
A |
F Hex Flat |
Tx |
M |
3/8・1/4 |
SFN04HR |
20.50 |
19.10 |
11.50 |
9/16-18 UNF |

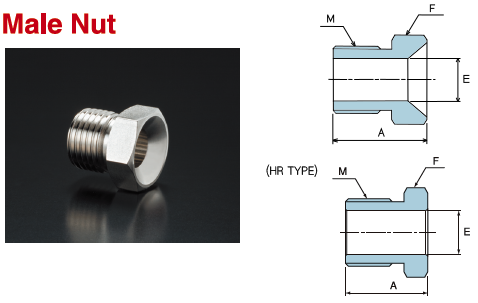

Male Nut
Unit(mm)/単位(mm)
N/D(inch) |
部品番号 |
A |
F Hex Flat |
E |
M |
1/4 |
SMN04 |
18.30 |
16.90 |
9.00 |
9/16-18 UNF |
3/8・1/2 |
SMN08 |
20.00 |
23.80 |
15.30 |
7/8-14 UNF |
3/4 |
SMN12 |
25.40 |
35.00 |
22.60 |
1-1/4-18 UNF |
1 |
SMN16 |
30.20 |
41.00 |
30.50 |
1-1/2-20 UNF-2A |
(HR TYPE)
Unit(mm)/単位(mm)
N/D(inch) |
部品番号 |
A |
F Hex Flat |
E |
M |
1/4 |
SMN04HR-LT |
15.10 |
16.90 |
9.75 |
9/16-18 UNF |

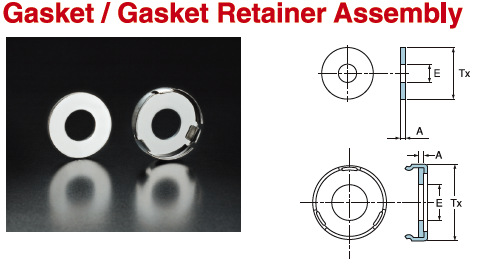

Gasket / Gasket Retainer Assembly
Unit(mm)/単位(mm)
N/D(inch) |
部品番号 |
A |
E |
Tx |
1/4 |
NGT04 |
0.70 |
5.59 |
11.94 |
3/8・1/2 |
NGT08 |
0.75 |
11.18 |
19.81 |
※NiおよびSUSの供給が可能です。
Unit(mm)/単位(mm)
N/D(inch) |
部品番号 |
A |
E |
Tx |
1/4 |
NGT04R |
0.70 |
5.59 |
12.40 |
3/8・1/2 |
NGT08R |
0.75 |
11.18 |
19.90 |
