スーパークリーンステンレス鋼　PRIMETについて

半導体設備、超高真空設備等の最先端技術分野では、製造装置部品の高品質化・清浄化が重要な課題となっています。
素材中の不純物成分を極力低減し、非金属介在物やGAS成分を極限まで減少させた「PRIMET」によってプライメット継手、チューブは製造されております。
PRIMET材は、従来のSUS316L材に比べ、優れた材料特性を有する製品です。

特徴

  • 化学成分の厳密制御
  • 非金属介在物の低減
  • 高い清浄度
  • 優れた溶接性

化学成分保証値の比較

化学成分：Wt% PRIMET
製造保証値		 PRIMET
製造実績値		 PRIMET-VIM/VAR
製造保証値		 日本規格JIS G3459
SUS316LTP		 USA規格ASTM
A269 TP316L
C ≦
0.010		 0.005 ≦
0.010		 ≦
0.030		 ≦
0.035
Si ≦
0.30		 0.05 ≦
0.20		 ≦
1.00		 ≦
0.75
Mn ≦
0.40		 0.25 ≦
0.05		 ≦
2.00		 ≦
2.00
P ≦
0.030		 0.020 ≦
0.020		 ≦
0.040		 ≦
0.040
S ≦
0.030		 0.001 ≦
0.002		 ≦
0.030		 ≦
0.030
Cu ≦
0.25		 0.17 ≦
0.25		 - -
Ni 14.50
～
15.00		 14.57 14.50
～
15.00		 12.00
～
15.00		 10.00
～
15.00
Cr 16.50
～
17.00		 16.91 16.50
～
17.00		 16.00
～
18.00		 16.00
～
18.00
Mo 2.20
～
3.00		 2.23 2.20
～
2.50		 2.00
～
3.00		 2.00
～
3.00
Al ≦
0.010		 ＜
0.002		 ≦
0.010		 - -
N※ ≦
150		 64 ≦
150		 - -
O※ ≦
15		 5 ≦
15		 - -
H※ ≦
2.0		 1.3 ≦
2.0		 - -

非金属介在物保証値の比較

測定方法 JIS G0555
介在物成分 dA dB+dC TOTAL
PRIMET 製造保証値 - - ≦0.06
PRIMET 製造実績値 0 0.006 0.006
SUS316L 分析代表例 0.01 0.05 -

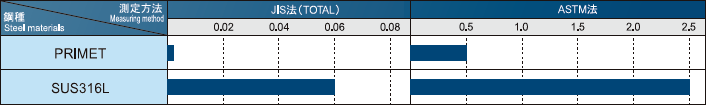

PRIMETと一般SUS316Lの清浄度の比較

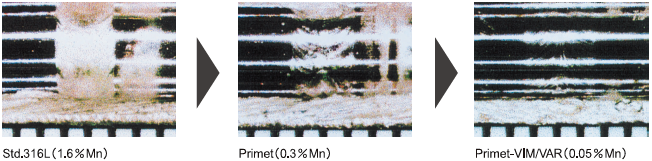

溶接性の比較
