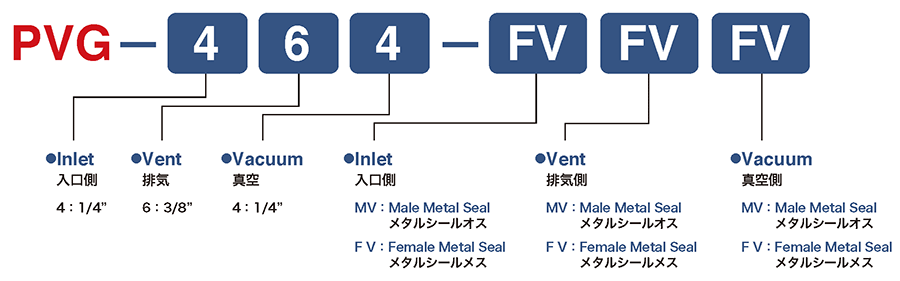

ご注文のための仕様型式

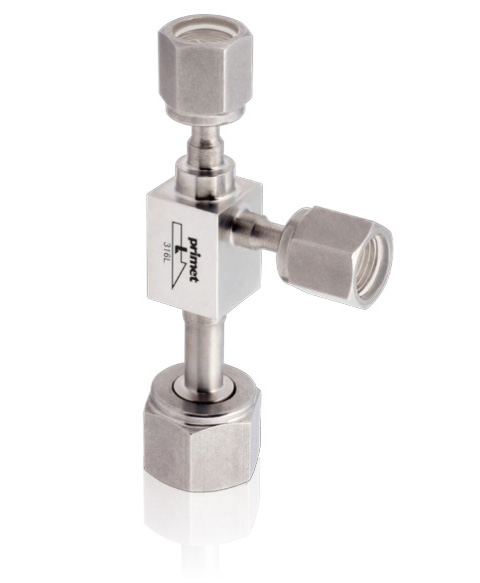

バキュームジェネレータ
PrimetバキュームジェネレータPVGシリーズは、シリンダーキャビネット等のガス配管内を真空引きして、管内に残留するガスや大気をパージする際に使用できます。また、排出ガスが駆動用ガス（窒素や空気）により希釈されるため、安全性において利点があります。

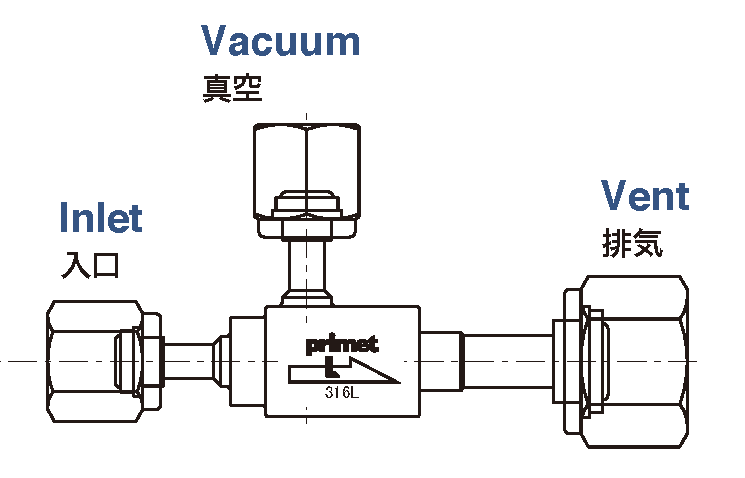

メカニズム
入口(Inlet)から、窒素ガスや空気を連続的に供給することで、真空(Vacuum)側が吸引された状態になり、排気(Vent)側へ真空(Vacuum)側からのガスが放出されます。
ガス種によっては排気側への除害装置等の導入をご検討ください。

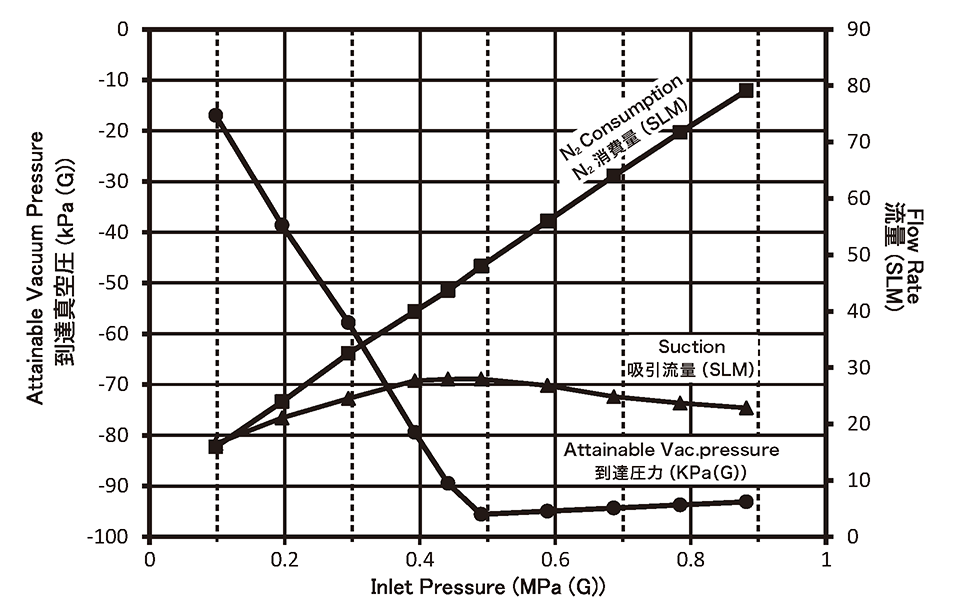

仕様
| Inlet 入口側 |
Vent 排気側 |
Vacuum 真空側 |
Attainable Vacuum Press. 到達圧力 |
N2 Supply Pressure N2 供給圧力 |
Suction 吸引流量 |
Max. Working Pressure 最大動作圧力 |
Available Operating Temperature 最大使用温度 |
|---|---|---|---|---|---|---|---|
| 1/4″ | 3/8″ | 1/4″ | ≦-93.3KPa (60Torr) |
0.49MPa(G) | 26L/min above |
1MPa(G) | 0～150℃ |
材質
| Part name | Material |
|---|---|
| Body | SUS316L |
| Nozzle | SUS316L |

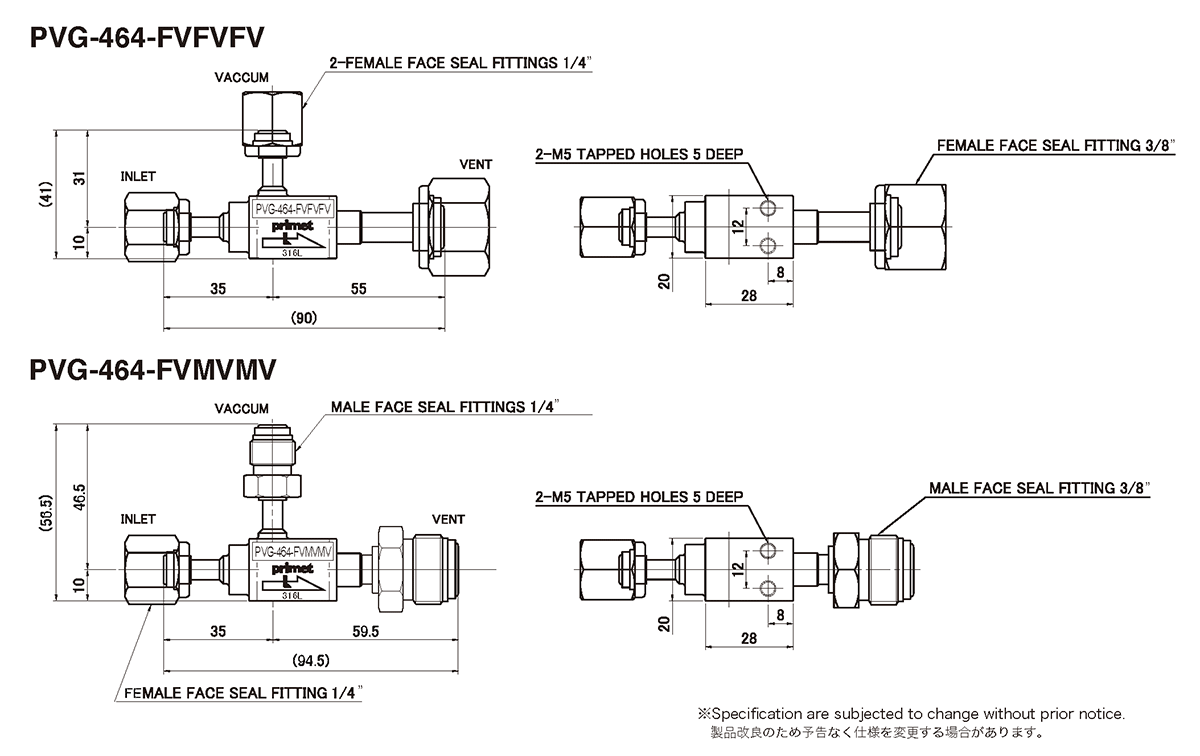

形状とサイズ
Unit(mm)/単位(mm)
※Specification are subjected to change without prior notice.
製品改良のため予告なく仕様を変更する場合があります。
