프로텍션 필터-PF 시리즈

프로텍션 필터 -PF시리즈는,메탈 가스켓과 필터가 일체화된 메탈 가스켓 필터입니다.
메탈 실 피팅부에 가스켓처럼 설치가 가능하고, 공간 확보가 필요치 않습니다.
여과성능은 0.3μm와 1μm 선택이 가능하고, 가스켓의 재질도 316L과 니켈로 용도에 맞게 선택 가능합니다.
인라인 필터의 프리 필터로 사용하거나 밸브, 마스터 플로 컨드롤러등의 배관 계통 부품의 보호용 필터로 설치할 수 있습니다.

특징• 장점

  • 메탈 씰 피팅부에 가스켓과같이 장착할 수 있습니다.
  • 고기능성 필터의 프리 필터로 설치하여, 고성능 필터의 단기 막힘 현상을 방지 할수 있습니다.
  • 밸브, MFC, 레귤레이터의 보호용으로 설치 하면, 배관부의 유지 비용을 절감할수 있습니다.

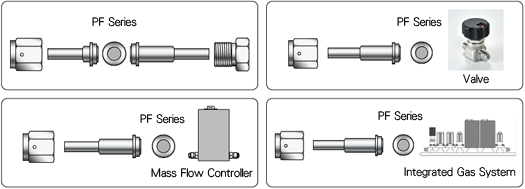

적용

※타사 가스켓 씰 피팅에도 사용 가능 합니다.

치수규격

Filtration Accuracy 0.3μm、1μm
Material Gasket：SUS316L Stainless steell or Nickel
Filter：SUS316L Stainless steell
Max. Operating Pressure 0.98MPa
Fitting 1/4"、3/8"（1/2" common）Supports 메탈 실 피팅

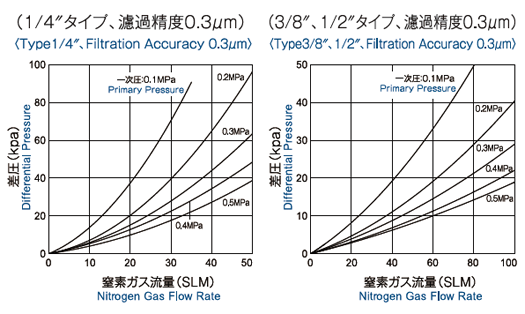

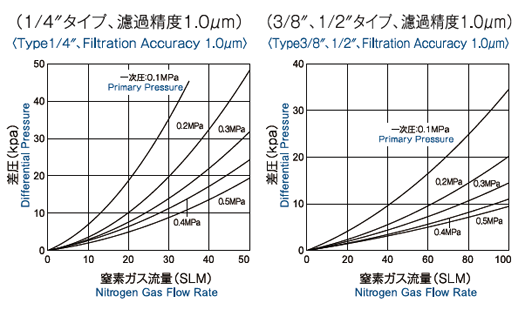

유량 특성

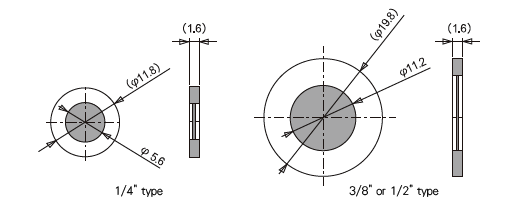

외경 치수

■구경 1/4" 타입용 ※ 리테이너 재질 SUS316L입니다.

Model Without Retainer PFGS04-03 PFGN04-03 PFGS04-10 PFGN04-10
With Retainer PFGS04-03R PFGN04-03R PFGS04-10R PFGN04-10R
Filtration Accuracy 0.3μm 1.0μm
Max. Operating Pressure 0.98Mpa
Filter Materials SUS316L
Gasket Materials SUS316L Nickel SUS316L Nickel

■구경 3/8" 및 1/2" 타입용 (공용) ※ 리테이너 재질 SUS316L입니다.

Model Without Retainer PFGS08-03 PFGN08-03 PFGS08-10 PFGN08-10
With Retainer PFGS08-03R PFGN08-03R PFGS08-10R PFGN08-10R
Filtration Accuracy 0.3μm 1.0μm
Max. Operating Pressure 0.98Mpa
Filter Materials SUS316L
Gasket Materials SUS316L Nickel SUS316L Nickel

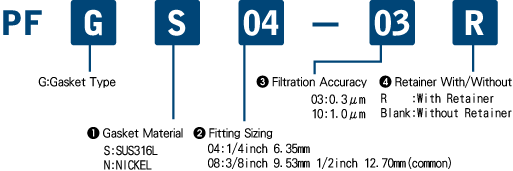

주문을 위한 사양형식
