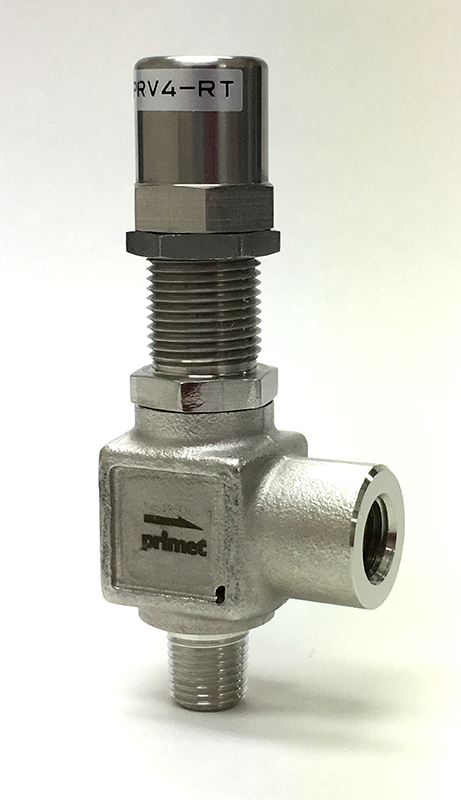

リリーフバルブ

PRVシリーズリリーフバルブは　液体・ガス用の圧力逃がし弁になります。
左記の圧力範囲内＜0.15MPa～1.55MPa＞において、お客様ご希望の設定圧力でご提供が可能です。

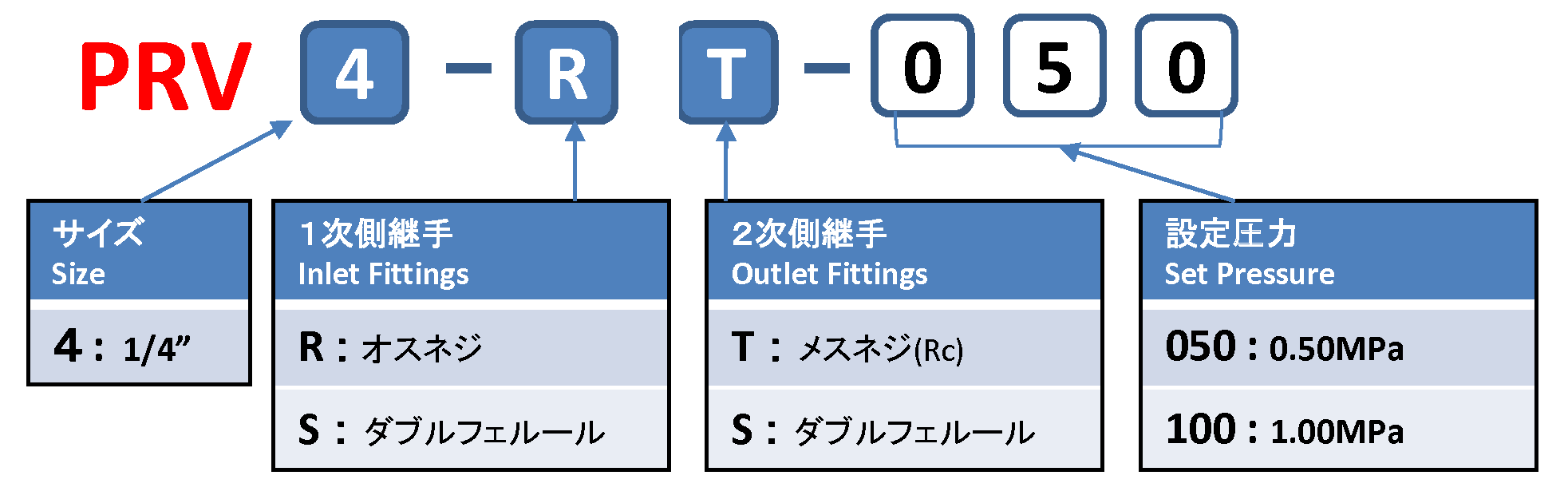

ご注文のための仕様型式

仕様

Size　サイズ 1/4”
Cv value　Cv値 0.53
Max. Operating Pressure　最大使用圧力 2.1MPa(G)
Operating Temp. Range　使用温度範囲 -10～150℃
Set Pressure　設定圧力 0.15～1.55MPa
Leakage　許容リーク量 ANSI CLASS VI

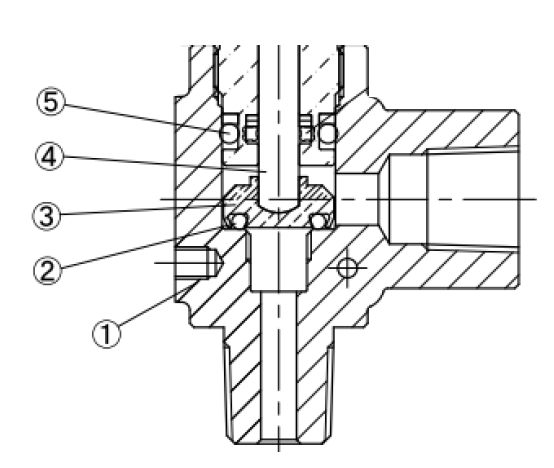

材質

Part name Material
① Body SUS316
②、⑤ O-Ring FKM-70(4D)
③ Disk SUS316
④ Stem SUS316

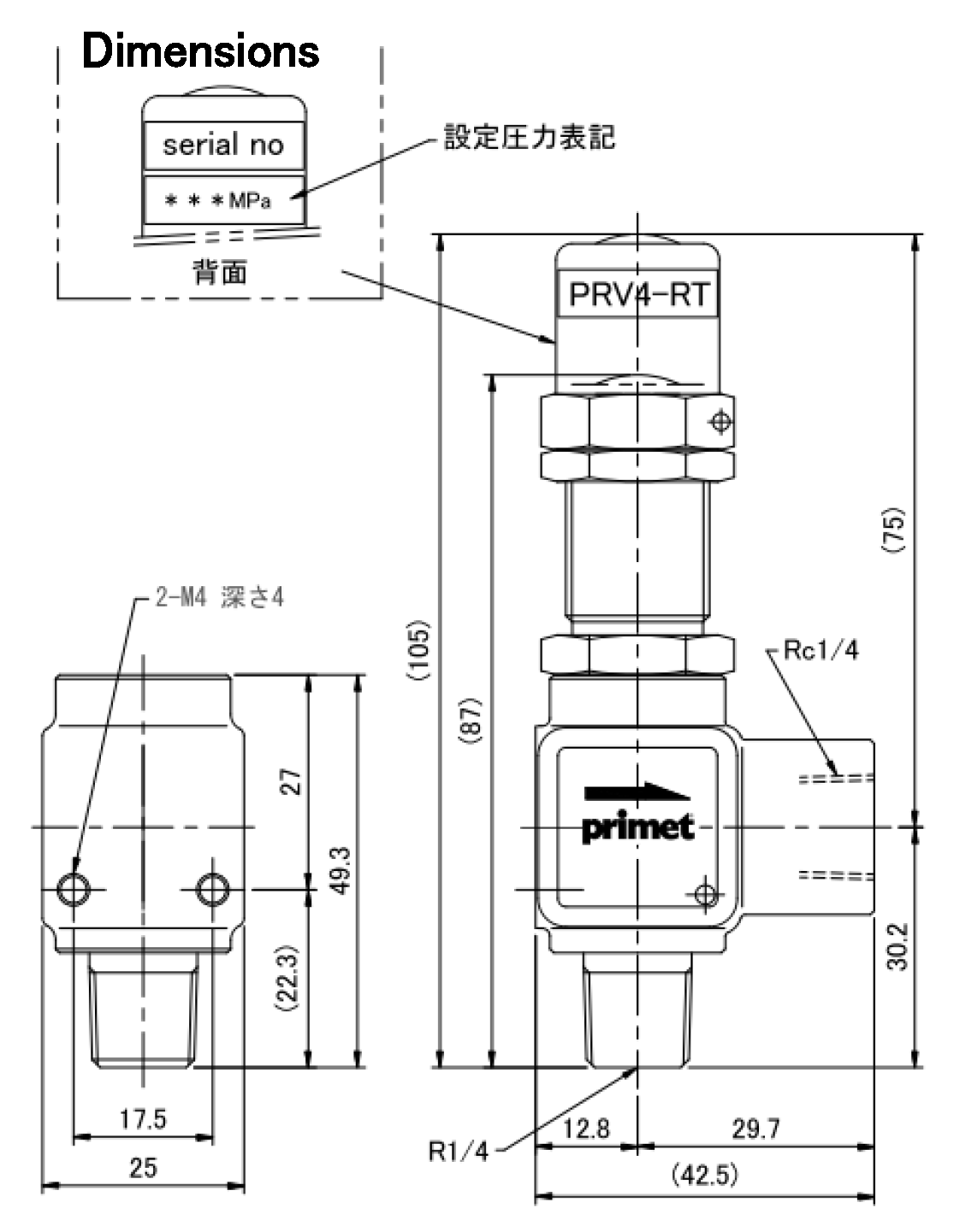

主要寸法表

Unit(mm)/単位(mm)

設定圧力とリシール圧力の許容範囲

設定圧力 設定圧力 リシール圧力
500kpa未満 ±25kpa以内 設定圧力　-50kpa以内
500kpa以上 ±5％以内 設定圧力　-10％以内
※Specification are subjected to change without prior notice.
製品改良のため予告なく仕様を変更する場合があります。
