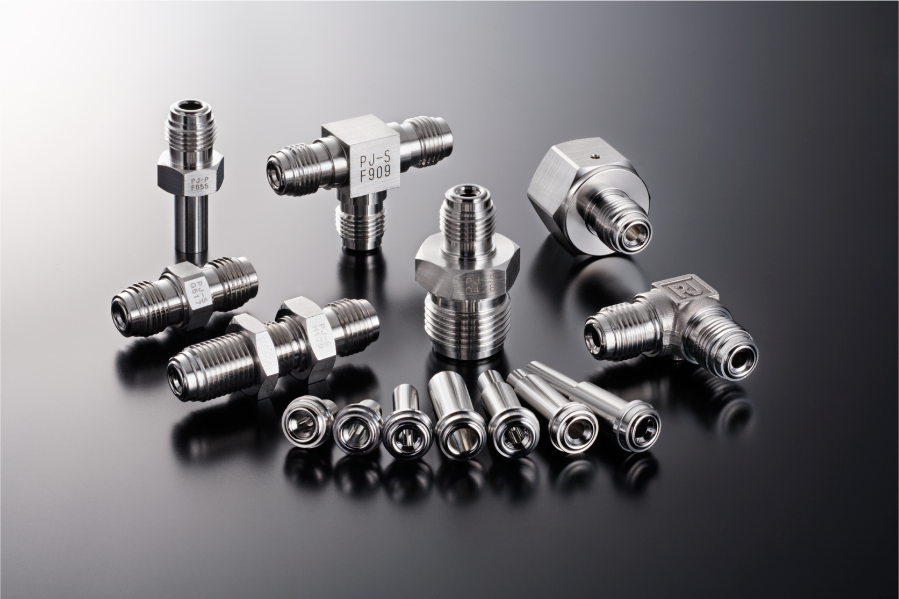

メタルシール継手

プライメットのグランドはTBWに対応したメタルシール継手となります。記載されたものが標準品となりますが、ホームページ未記載の仕様をご希望のお客様は別途お問合せ下さい。

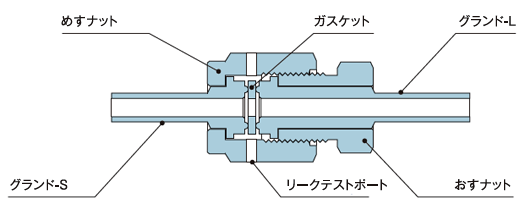

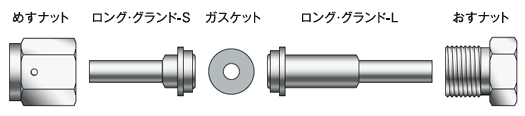

メタルシール継手は、下記に示すように、5種類の基本部品により構成されています。

溶接部寸法 (inch)	めすナット	ロンググランド-S	ガスケット	ロンググランド-L	おすナット
1/4-1/4	SFN04	PLG04S	NGT04	PLG04L	SMN04
1/4-3/8	SFN08	PLG08-04S	NGT08	PLG08-06L	SMN08
1/4-1/2		PLG08-04S		PLG08L
3/8-1/4		PLG08-06S		PLG08-04L
3/8-3/8				PLG08-06L
3/8-1/2				PLG08L
1/2-1/4		PLG08S		PLG08-04L
1/2-3/8				PLG08-06L
1/2-1/2				PLG08L

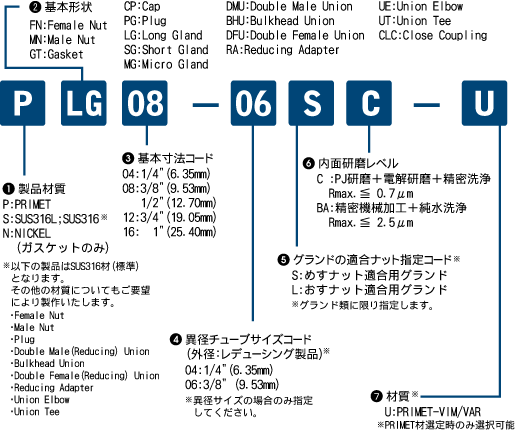

※各部品の基本寸法は、04・08の2種類であり、部品番号の基本寸法コードに表示しています。
※基本寸法コードの異なる部品は、組合せできませんのでご注意ください。
