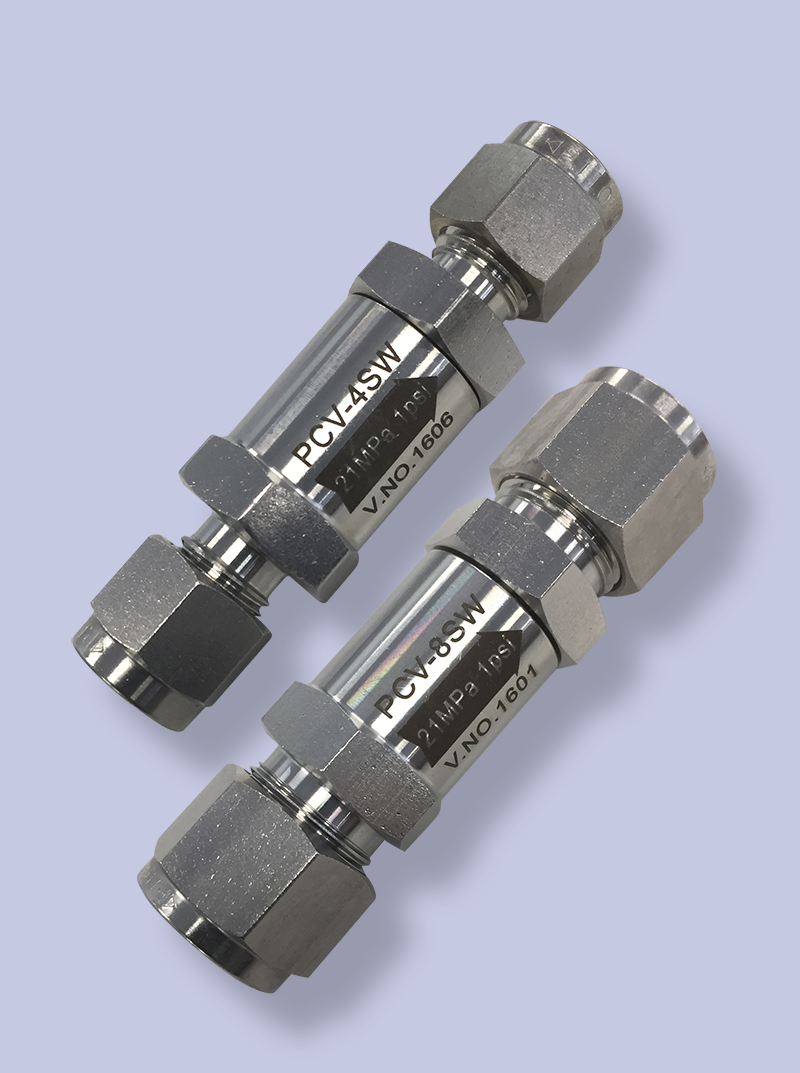

チャッキバルブ

PCVシリーズ　チャッキバルブは一般汎用の逆流防止弁になります。
高圧＜最大使用圧力21.0MPa＞での使用が可能なチャッキバルブです。
コンパクトなボディーで計装配管、システム配管等でご使用頂けます。

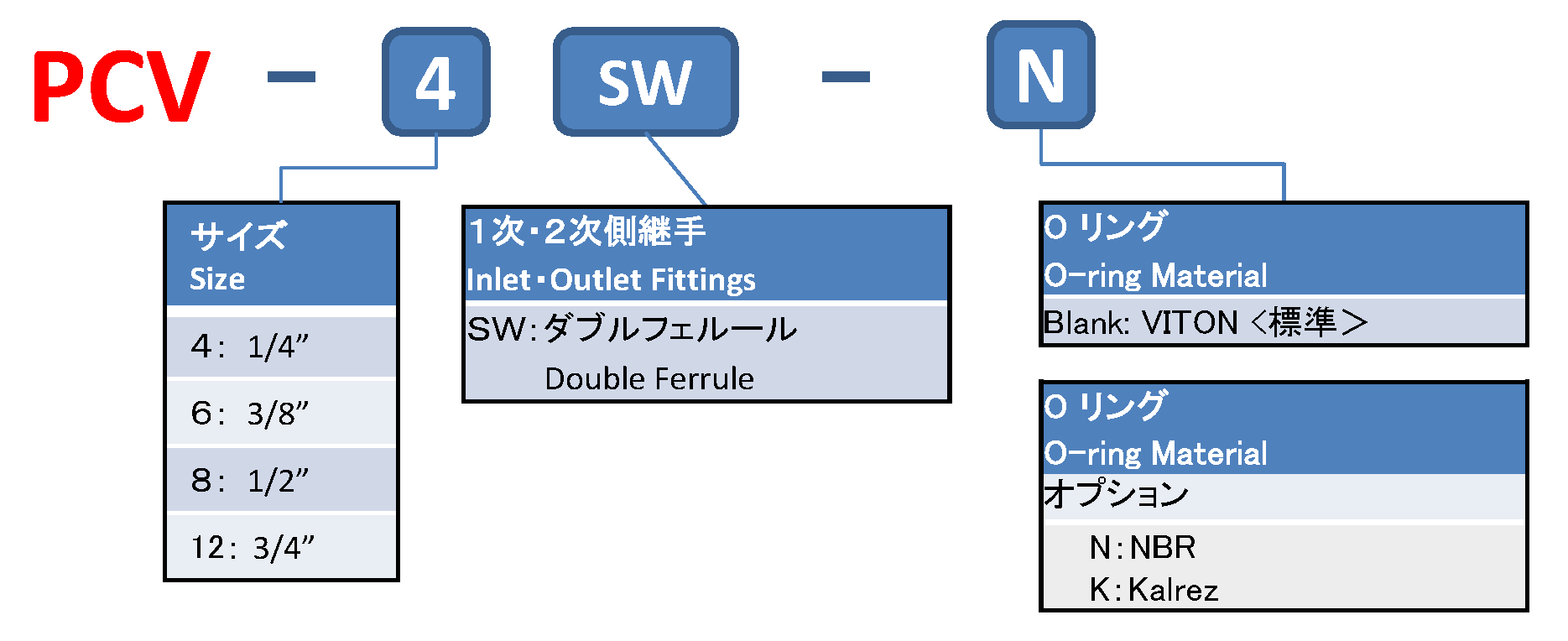

ご注文のための仕様型式

仕様

Size　サイズ 1/4” 3/8” 1/2” 3/4”
Cracking Pressure　クラッキング圧力 1.0 PSI (6.9Kpa)
Max. Operating Pressure　最大使用圧力 21MPa 14MPa
Max. Operating Temp.　最高使用温度 VITON,KALREZ 180℃ / NBR 60℃
External Leakage　外部漏量 ≦0.1 S'td cc/sec,

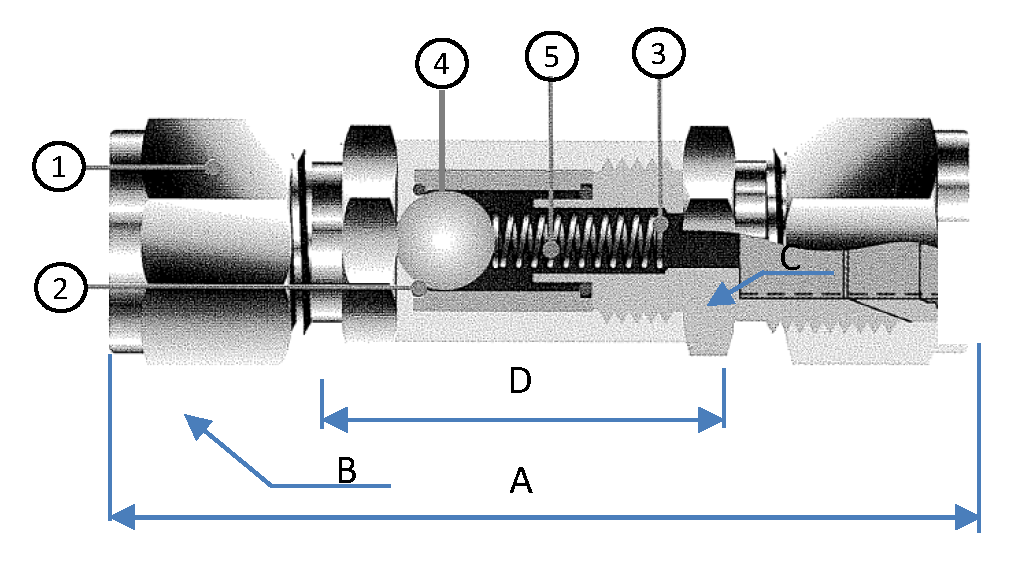

材質

Part name Material
① Body SUS316
② O-Ring VITON
③ Gasket SUS316
④ Poppet SUS316
⑤ Spring SUS302

主要寸法表

Unit(mm)/単位(mm)
型式 Size A B C D
PCV-4SW-□ 1/4″ 66 14 14 30.4
PCV-6SW-□ 3/8″ 70 17 17 30.8
PCV-8SW-□ 1/2″ 82.5 22 22 37.5
PCV-12SW-□ 3/4″ 98 28.5 30 51
※Specification are subjected to change without prior notice.
製品改良のため予告なく仕様を変更する場合があります。
