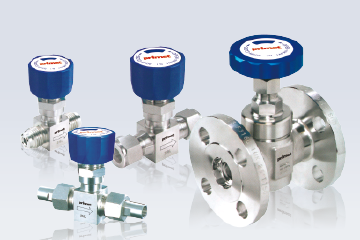

プライメットのベローズバルブはねじ構造のステムを腐食から保護するために媒体との接液部分が外気と接しない外気完全遮断構造になっております。小型のPSBVシリーズはSUS316L製の本体で構成され、オリフィスの直径は4.5mmから12mmまで取り揃えております。また、大型のPLBVシリーズは鍛造ベローズバルブで8mmから20mmのオリフィスサイズまで取り揃えており高流量の用途に適しております。 Materials of Construction

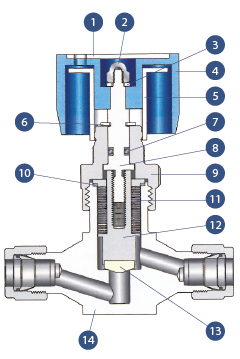

| No. | Part name | Qty | Materials |
|---|---|---|---|
| 1 | Handle Cover | 1 | Nylon |
| 2 | Stem Nut | 1 | St. St. 304 |
| 3 | Locking Washer | 1 | St. St. 304 |
| 4 | Handle | 1 | Nylon(Aluminium PLBV series) |
| 5 | Position Indicator | 1 | Nylon |
| 6 | Stem Locking Ring | 1 | St. St. 304 |
| 7 | O-ring | 1 | Viton® (fluorocarbon KFM) |
| 8 | Actuator | 1 | St. St. 316L |
| 9 | Bonnet | 1 | St. St. 304 |
| 10 | Bonnet Gasket | 1 | PCTFE(PTFE, PCTFE PLBV series) |
| 11 | Bellows | 1 | St. St. 316L |
| 12 | Stem | 1 | St. St. 316L |
| 13 | Disk | 1 | PCTFE / (PTFE PLBV series) |
| 14 | Body | 1 | St. St. 316L |
| PSBV Series | PLBV Series | |
|---|---|---|
| Pressure Test | 1.5 X Max work pressure | 1.5 X Max work pressure |
| Helium Leak Test | ＜7 X 10-10Pa.㎥/sec (7 X 10-9Atm cc/sec) |
＜1 X 10-6Pa.㎥/sec (1 X 10-5Atm cc/sec) |
