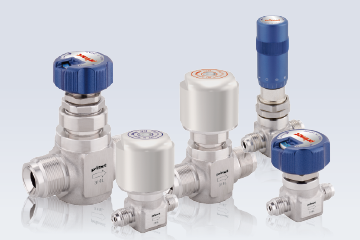

다이아프램 밸브

PDV시리즈(Handle Type、Pneumatic Type)

PDV시리즈는 프라이메트 다이아프램 밸브의 표준입니다。SUS316L 단조 바디로、각종 피팅(메탈 실링、더블 페럴、Butt Weld)으로 구성 가능합니다。

PHFDV시리즈(Handle Type、Pneumatic Type)

PHFDV시리지는 대 유량에 적합한 타입의 다이아프램 밸브입니다。SUS316L단조 바디에、각종 피팅(메탈 시링、더블 패럴、Butt Weld)으로 구성 가능합니다。

PDVS시리즈

PDVS시리즈는 유량 조정용 다이아프램 메탈 밸브입니다。Vernier 눈금 있는 핸들로 돌아감을 방지하는 나사가 있고、 핸들에 Lock장치도 할 수 있습니다。SUS316L단조 바디에、1/4” 피팅 사이즈로 메탈 실링과 Butt Weld 피팅으로도 구성 가능합니다。(상세한 설명은 영업부에 문의 바랍니다。）

기본적인 구조 및 사양에 대해

프라이메트 다이아프램 밸브는、밸브가 작동할 때의 파티클 발생을 억제하기 위해、액체・가스의 접촉하는 부분에 스프링과 나사 등을 사용하지 않고、밸브의 차단은 변형된 메탈 다이아프램에 의한 구조입니다。
PDV시리즈는、1/4”부터1/2”까지 피팅 사이즈로 각종 피팅으로 구성 가능합니다。또한 、PHFDV시리즈는、3/4” 피팅 사이즈로 각종 피팅 구성이 가능하고、대 유량에 적절합니다。
No. Part Materials
1Handle Aluminum
2Position IndicatorAluminum
3Sleeve SUS303
4Nut SUS303
5O-ring NBR
6Button SUS303
7Seat PCTFE
8Body SUS316L
9Diaphragm Ni-Co Alloy
